Кабель фотовольтаический для солнечных электростанций PV1-F

Описание

Кабель с медной луженой многопроволочной жилой, с изоляцией и оболочкой из специальных сшитых полимеров.
Оболочка кабеля выполнена из чрезвычайно износостойкого материала, устойчивого к ультрафиолетовому излучению, озону, агрессивным погодным условиям и гидролизу.
Кабель имеет высокий уровень устойчивости к маслам, химикатам и аммиаку.
Преимущественная область применения кабеля - для подключения подвижных и стационарных компонентов (солнечные модули, приборы и пр.) фотоэлектрических систем.
Прокладка кабеля - внутренняя (в кабельных лотках, трубах, на стенах) и на открытом воздухе.

Типовая конструкция

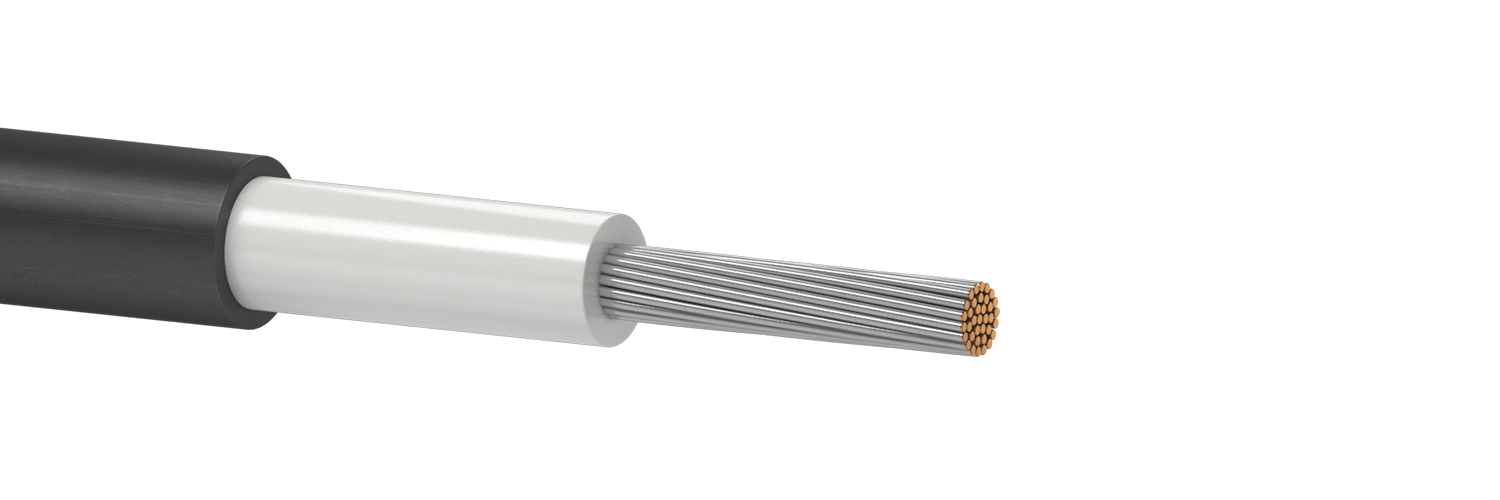

Структура кабеля

1. Токопроводящая жила - медная луженая многопроволочная, 5 класс гибкости согласно ДСТУ EN 60228;
2. Изоляция - специальный сшитый полимер;
3. Оболочка - специальный сшитый полимер (Цвет оболочки: черный, красный или синий).

Варианты исполнения

Соответствие требованиям

EN 50618
ДСТУ EN 50618;
ДСТУ EN 60228;
ДСТУ IEC 60332-1-2;
ДСТУ 4809.

Основные технико-эксплуатационные характеристики

Номинальное напряжение, AC (DC), В 1000 (1500)
Испытательное переменное напряжение, В 6500

Нераспространение горения при одиночной прокладке ДСТУ 4809 (IEC 60332-1-2)
Стойкость к маслам, кислотным и щелочным растворам ДСТУ EN 60811
Halogen free ДСТУ EN 50525-1, Прил. В
Температура окружающей среды при эксплуатации от -40°С до +90°С
Температура окружающей среды при монтаже от -15°С до +40°С
Длительно допустимая температура нагрева жилы, не более 90°С (120°С в теч. 20000 ч.)
Длительно допустимая температура нагрева жилы при коротком замыкании, не более 250°С (5 сек)С
Прочность при растяжении, N/мм2 15
Минимальный радиус изгиба при монтаже 5 диаметров кабеля

Номенклатура и массо-габаритные характеристики

Номин. сечение Наружный диаметр (справочный) Вес кабеля (справочный) Допустимая токовая нагрузка, при темп. +60°C Электрическое сопротивление жилы пост. току, при +20°C Цвет
(mm2) (mm) (kg/km) (A) (Ω / km) изоляция / оболочка
4 5,6 56 55 5,09 натуральный / черный
4 5,6 56 55 5,09 натуральный / красный
4 5,6 56 55 5,09 натуральный / синий
6 6,1 75 70 3,39 натуральный / черный
6 6,1 75 70 3,39 натуральный / красный
6 6,1 75 70 3,39 натуральный / синий
10 7,1 115 98 1,95 натуральный / черный
10 7,1 115 98 1,95 натуральный / красный
10 7,1 115 98 1,95 натуральный / синий
