Провід мідний неізольований М

Провод медный неизолированный М

Застосування

Провід призначений для передачі електричної енергії в повітряних електричних мережах в атмосфері повітря типів I і II за умови утримання в атмосфері сірчистого газу не більше 150 мг / м2 • добу (1,5 мг / м3) на суші всіх макрокліматичних районів по ГОСТ 15150 виконання УХЛ , крім ТВ і МС.

ВКАЗІВКИ ЩОДО МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ
Проводи повинні бути змонтовані відповідно до правил улаштування електроустановок (ПУЕ).
Тривало допустима температура проводів в процесі експлуатації не повинна перевищувати 90 °С.
Гарантійний термін експлуатації - 4 роки з моменту введення проводів в експлуатацію.

Типова конструкція

Структура кабелю

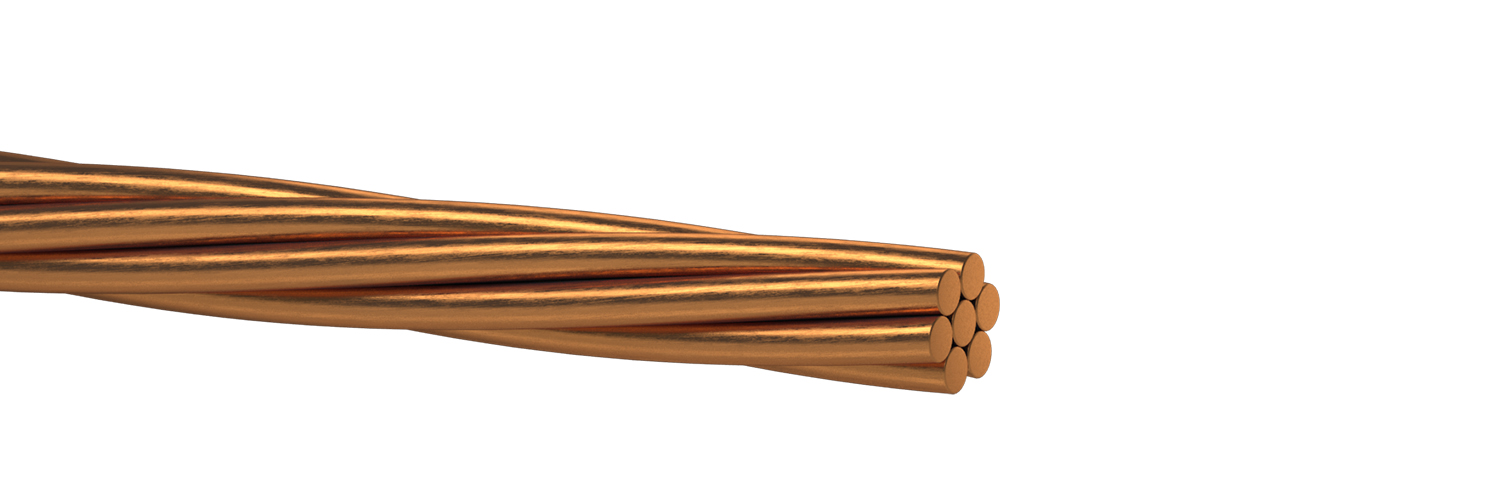

Провід, складається з одного або скручений з декількох мідних дротів.

Мідні дроти, круглої форми, скручені в один або кілька повивів, перетином від 16 до 800мм 2. Поруч розташовані повиви скручені в різні боки. Зовнішній повив має правий напрям скрутки.

Варіанти виконання

ПЩМЛ - провід мідний луджений.

Відповідність вимогам

ГОСТ 839-80

Номенклатура та ваго-габаритні характеристики

Перетин дроту,
кв.мм
Маса проводу,
кг/км
Зовнішній діаметр, мм Розривне зусилля проводу,
не менше Н
Будівельна довжина,
не менше м
16 5,1 142 6031 4000
25 6,4 224 9463 3000
35 7,5 311 13141 2500
50 9,0 444 17455 2000
70 10,7 612 27115 1500
95 12,6 850 37637 1200
120 14,0 1058 46845 1000
150 15,8 1338 55151 800
185 17,6 1659 73303 800
240 19,9 2124 93837 800
300 22,1 2614 107422 600
400 25,5 3528 144988 600
