Кабель телефонний ТППепЗ (пара)

Кабель телефонный ТППэпЗ

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Прокладка в телефонній каналізації, в колекторах, шахтах, по стінах будівель і підвіска на повітряних лініях зв'язку, в умовах підвищеної вологості.

Типова конструкція

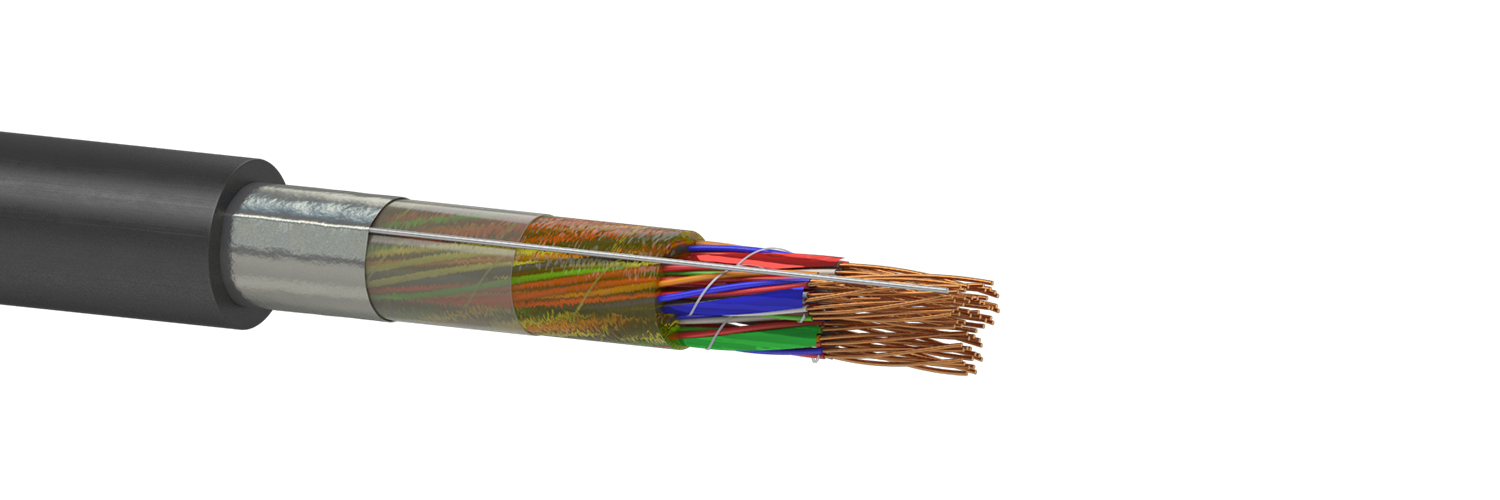

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,32; 0,40; 0,50; 0,64; 0,70 або 0,90 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків (в кабелях з кількістю пар до 100 включно) або з головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.

6. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ, поліамідна або паперово-поліетиленова), накладена подовжньо або спірально. Поверх поясної ізоляції покладено шар гідрофобного заповнювача або водоблокуючої стрічки.

7. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.

8. Оболонка - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573

Варіанти виконання

Можливе виготовлення за спецзамовленням кабелю марки ТППепЗв зі значенням робочої ємності по нормам МЕК

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю
Мінімальний термін служби - 25 років
Діаметр струмопровідних жил, мм, ном.	0,32	0,40	0,50	0,64	0,70	0,90
Електричний опір струмопровідної жили постійному струму, Ом/км, ном.	216	139	90	55	45	27,4
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном.
- для кабелів виконання «З»	50	50	50	50	50	50
- для кабелів виконання «Зв» (середнє значення, не більше)	53	55	55	57	57	57
Електричний опір ізоляції, МОм • км, не менше	5000	5000	5000	5000	5000	5000

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість пар	0,32	0,40	0,50	0,64	0,70	0,90
5	6,4	7,1	8,0	9,0	9,7	12,3
10	7,6	8,6	10,3	11,3	12,7	15,9
20	9,5	11,3	13,4	15,4	16,8	21,5
30	11,1	13,0	15,3	17,8	19,9	25,4
50	14,0	16,4	19,5	22,7	25,2	33,0
100	18,0	21,8	26,0	30,5	33,6	44,1
200	24,4	29,3	35,6	42,1	46,4
300	28,8	35,7	42,3	50,2	55,4
400	32,4	40,3	47,9	57,0
500	36,7	44,3	52,8	63,0
600	39,6	48,0	57,2
700	42,3	51,3	61,3
800	44,8	54,4
900	47,1	57,4
1000	49,3	60,1
1200	53,4	65,3

Розрахункова маса кабелю, кг/км (довідкова)

Кількість пар	0,32	0,40	0,50	0,64	0,70	0,90
5	43	54	69	93	103	166
10	61	82	121	153	194	289
20	100	151	210	295	355	546
30	146	202	285	408	503	778
50	232	328	476	687	833	1319
100	402	588	873	1282	1538	2444
200	757	1109	1663	2467	2967
300	1070	1630	2390	3577	4314
400	1381	2114	3102	4668
500	1742	2586	3811	5756
600	2047	3054	4510
700	2224	3525	5210
800	2507	3985
900	2954	4446
1000	3253	4905
1200	3846	5811
