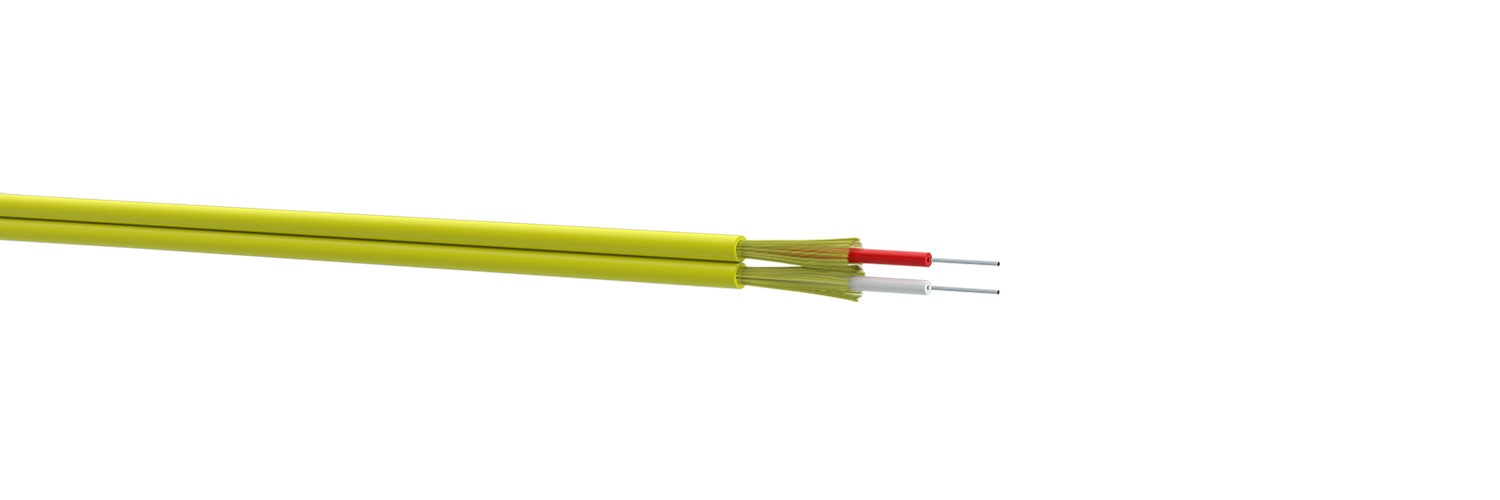

З'єднувальний волоконно-оптичний кабель ОКВк (Duplex)
Застосування
Міжблочні з'єднання на станціях зв'язку, робототехніки, для оптичних з'єднувальних шнурів. У структурованих кабельних мережах, всередині будівель при поверховій розводці.

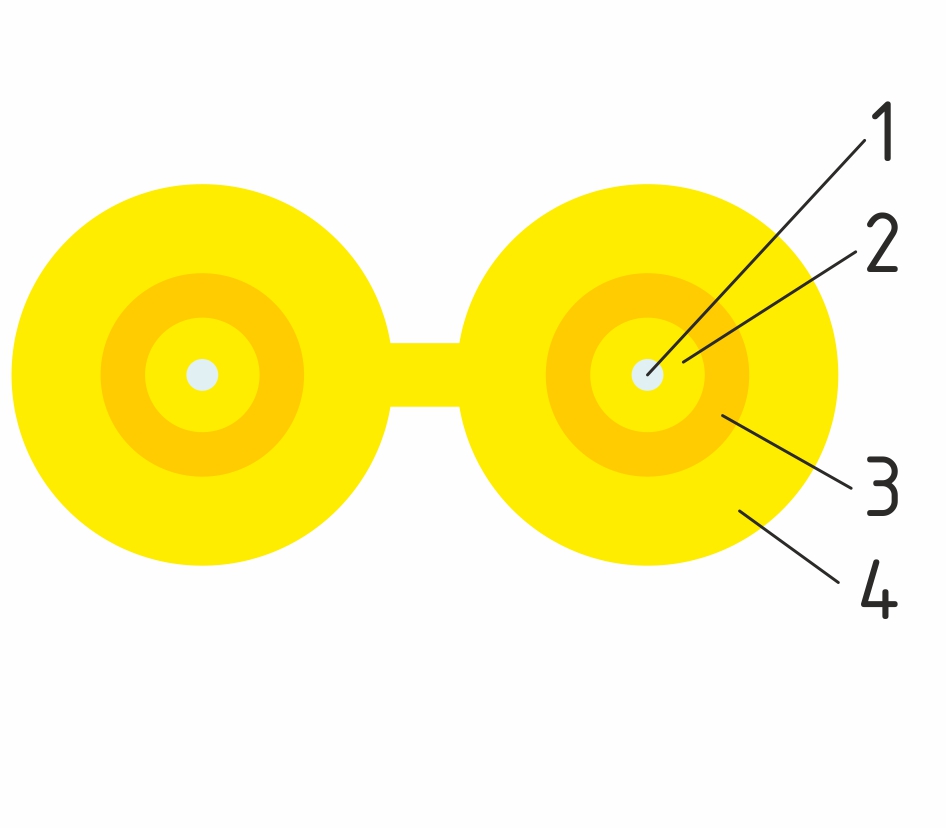

Типова конструкція
1. Оптичне волокно ITU-T G.657A1.
2. Щільна захисна оболонка.
3. Силовий елемент – арамідні нитки.
4. Оболонка.
Варіанти виконання:
1. ОВ:
- багатомодове волокно ITU-T G.651.1; IEC 60793-2-10.
2.Щільна захисна оболонка з:
- компаунда, що не поширює горіння, низькодимного, безгалогенного (LSZH).
3. Оболонка з:
- полівінілхлоридного пластикату зниженої горючості (Внг-HF);
- поліхлорованого пластикату з пониженим димогазовиділенням (Внг-LS);
- пополімера, що не поширює горіння зі зниженим димогазовиділенням, безгалогенного (LSZH).
Стандарти/ТУ
ТУ У 31.3-05758730-016-2004
IEC 60304 IEC 60793-2-50 IEC 60794-2-20
IEC 60793-1-1 IEC60794-2 IEC 60794-3-10
IЕС60794-1-2 IEC 60794-3-20 IEC 60793-2
IEC 60793-2 IEC 60794-3 IEC 60794-3
IEC 60793-2-10 IEC 60794-2-10
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: - 1310nm/1550 nm | 0,5/0,5 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/20 |
| Тип ОВ | ITU-T G.657; ITU-T G.652 D; ITU-T G.651.1; IEC 60793-2-10 |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 500 |
| Допустиме розтягуюче зусилля, кН | 0,2; 0,4; 0,6; 0,8 |
| Діапазон температур експлуатації та монтажу, °С | -10 °С - +50 °С |
Маркування
| Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: J-V(ZN)Н 2х1 Е9/125 |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт. | Код конструкції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 2 | 25311502 | ОКВк-А(0,2)Пнг-HF-2Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 4,2х2,0 ±0,1 | 9 |
| 2 | 25315102 | ОКВк-А(0,2)Пнг-HF-2Е7/Пнг-HF-0,50Ф3,5/0,50Н20 | 4,2х2,0 ±0,1 | 9 |
| 2 | 8724004 | ОКВк-А(0,2)Пнг-HF-2М/Пнг-HF-3,5В200/1,5А500 | 4,2х2,0 ±0,1 | 9 |
| 2 | 8724005 | ОКВк-А(0,8)Пнг-HF-2М/Пнг-HF-3,0В200/1,0А400 | 6,2х3,0 ±0,1 | 19 |
| 2 | 8724007 | ОКВк-А(0,8)Пнг-HF-2М2/Пнг-HF-3,5В200/1,5А500 | 6,2х3,0 ±0,1 | 19 |
| 2 | 25314105 | ОКВк-А(0,8)Пнг-HF-2Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 6,2х3,0 ±0,1 | 19 |
