Кабель станційний симетричний КММС-2

Кабель станционный симметричный КММС-2

Застосування

Кабель призначений для міжстоякового монтажу обладнання високочастотних систем передачі в діапазоні частот 12-252 кГц.

Типова конструкція

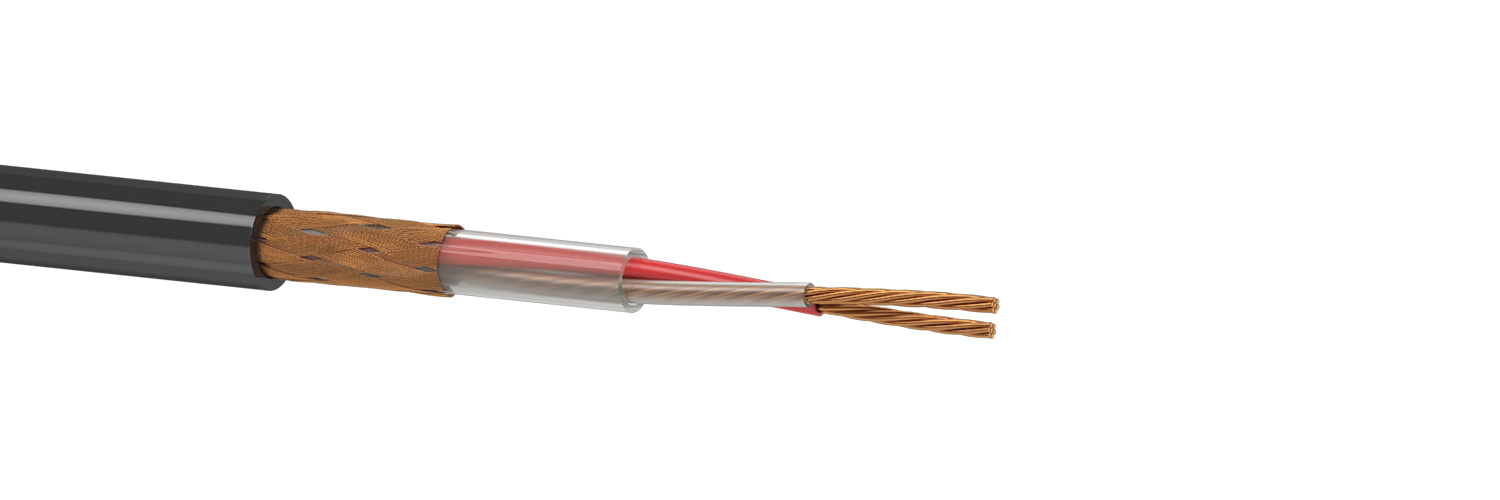

Структура кабелю

1. Струмопровідна жила - мідна багатодротяна (7х0,15 мм).

2. Ізоляція жил - поліетилен (ПЕ), суцільна.

3. Ізольовані жили скручені в пару, поверх пари накладена трубка з ПЕ.

4. Екран - обплетення з мідних дротів.

5. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ 16.МТ 27-93

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Мінімальний радіус вигину при монтажі: 5 діаметрів кабелю
Мінімальний термін служби кабелю – 20 років
Електричний опір струмопровідної жили, Ом/км, не більше 165
Електричний опір ізоляції, МОм•км, що не менше 8000
Робоча ємність на частоті 0,8 кГц, нФ/км, не більше 50
Коефіцієнт загасання на частоті 259 кГц, дБ/100м, не більше 1,3
Хвильовий опір на частоті 110 кГц, Ом 150
Перехідне загасання на ближньому кінці між двома кабелями на довжині 100 м:
- на частоті до 250 кГц, дБ, не менше 95
- на частоті до 110 кГц, дБ, не менше 100

Розрахунковий зовнішній діаметр кабелю, мм

Марка кабелю
КММС-2 5,2

Розрахункова маса кабелю, кг/км

Марка кабелю
КММС-2 35,2
