Кабель телефонний ТППепт (пара)
Застосування
Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Підвіска на опорах.

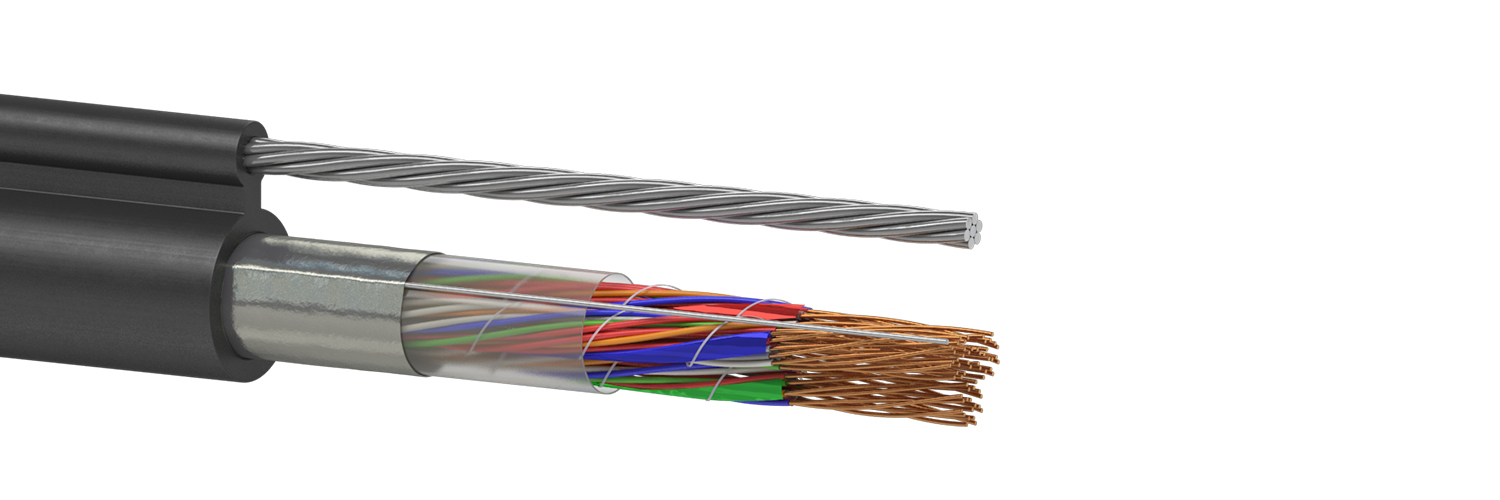

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50; 0,64; 0,70; або 0,90 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили, що різко відрізняються за кольором, скручені в пару.
3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
5. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕТ-Е або ПЕ), накладена подовжньо або спірально. Поверх поясної ізоляції можливе накладення водоблокуючої стрічки.
6. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.
7. Оболонка - ПЕ світлостабілізований.
Оболонка накладена одночасно на трос і сердечник.
8. Трос - звитий із сталевих дротів. Ø троса 3,1 або 3,7 мм.
Стандарти/ТУ
ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -50 °C до +60 °C | |||||
| Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C | |||||
| Радіус вигину не менше 10 діаметрів кабелю | |||||
| Мінімальний термін служби - 20 років | |||||
| Діаметр струмопровідних жил, мм, ном. | 0,40 | 0,50 | 0,64 | 0,70 | 0,90 |
| Електричний опір струмопровідної жили постійному струму, Ом/км, ном. | 139 | 90 | 55 | 45 | 27,4 |
| Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном. | 45±5 | 45±5 | 45±5 | 45±5 | 45±5 |
| Електричний опір ізоляції, МОм • км, не менше | 6500 | 6500 | 6500 | 6500 | 6500 |
Розрахункові зовнішні розміри кабелю, мм (довідкові)
| Кількість пар | 0,40 мм | 0,50 мм | 0,64 мм | 0,70 мм | 0,90 мм |
| 5 | 8,1*7,2*19,3 | 8,1*8,0*20,1 | 8,1*9,1*21,2 | 8,1*9,8*21,9 | |
| 10 | 8,1*8,5*20,6 | 8,1*9,7*21,8 | 8,1*11,2*23,3 | 8,1*12,1*24,2 | 8,1*15,1*27,2 |
| 20 | 8,1*10,6*22,7 | 8,1*12,3*24,4 | 8,1*15,0*27,1 | 8,1*16,4*28,5 | |
| 30 | 8,1*12,1*24,2 | 8,1*14,7*26,8 | 8,1*17,2*29,3 | ||
| 50 | 8,1*15,1*27,2 | 8,1*17,8*29,9 | 8,1*22,0*34,1 | ||
| 100 | 8,1*20,6*32,7 | 8,1*24,4*36,5 | |||
| Розміри кабелю | d*D*H | ||||
| d-діаметр ізольован. троса | |||||
| D-діаметр кабелю | |||||
| H-висота кабелю |
Розрахункова маса кабелю, кг/км (довідкова)
| Кількість пар | 0,40 мм | 0,50 мм | 0,64 мм | 0,70 мм | 0,90 мм |
| 5 | 154 | 169 | 190 | 201 | |
| 10 | 177 | 202 | 239 | 262 | 348 |
| 20 | 222 | 269 | 351 | 394 | |
| 30 | 264 | 335 | 442 | ||
| 50 | 356 | 457 | 663 | ||
| 100 | 575 | 895 |
