Кабель абонентський високочастотний КВАВ

Кабель абонентский высокочастотный КВАВ

Застосування

Для мереж абонентського доступу з використанням технологій цифрового ущільнення абонентських ліній xDSL, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка по внутрішніх стінах будівель, у вертикальних і горизонтальних кабельних магістралях і кабельростах.

Типова конструкція

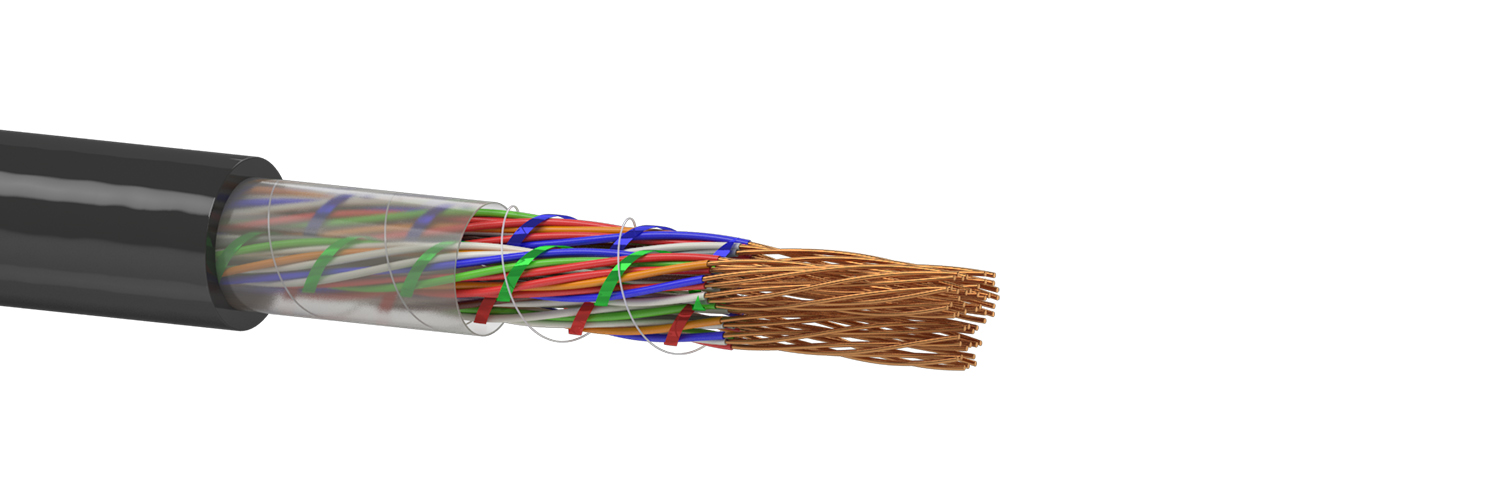

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50 або 0,60 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили,що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 8-ми або 16-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 8-ми або 16-парних елементарних пучків або 32-парних головних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-043:2006

Варіанти виконання

Для прокладки в пучках кабелів на кабельростах і в жолобах можливе виготовлення кабелю КВАВнг з оболонкою з ПВХ зниженої горючості; при пред'явленні вимог зниженого димогазовиділення - КВАВнг-LS з оболонкою з ПВХ зі зниженим димогазовиділенням.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном.	0,40	0,50	0,60
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше	150	100	70
Омічна асиметрія жил в парі, %, не більше	5	5	5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше	55	55	55
Електричний опір ізоляції, не менше, МОм•км	5000	5000	5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1000 кГц, не менше, дБ	52	52	52
Зворотні втрати (RL), на довжині 100 м, при частоті 1 024 кГц, дБ, не менше	20	20	20

Зовнішній діаметр кабелю, мм, не більше

Кількість пар	0,40 мм	0,50 мм	0,60 мм
4	7,1	7,9	8,7
8	10,0	11,0	12,0
16	11,9	13,5	15,0
24	13,2	15,2	16,9
32	13,8	16,9	17,8
48	15,5	18,1	20,4
64	17,0	20,0	22,6
96	21,2	24,8	28,1
128	23,2	27,4	31,2

Маса кабелю, кг / км

Кількість пар	0,40 мм	0,50 мм	0,60 мм
4	23	32	42
8	37	53	71
16	65	96	132
24	92	137	189
32	118	177	246
48	159	257	362
64	220	333	470
96	348	529	737
128	454	688	954
