Кабель сигнально-блокувальний СБВБбШв
Застосування
Кабель призначений для залізничних ланцюгів, електричних установок сигналізації, централізації, блокування, пожежної сигналізації, телеграфу і автоматики з номінальною змінною напругою 380 В або постійною напругою 700 В.
Прокладка в сухих каналах і тунелях, в умовах агресивного середовища, при відсутності значних механічних впливів на кабель.

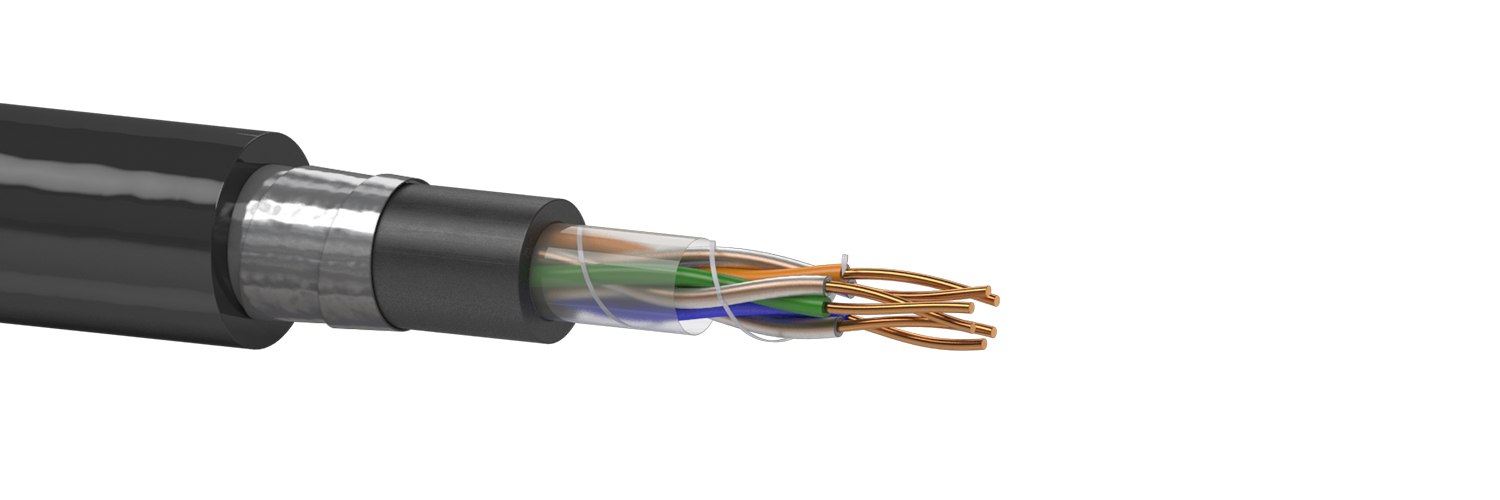

Типова конструкція
1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,0 мм.
2. Ізоляція жил - поліетилен (ПЕ).
3. Сердечник кабелю складається з одиночних жил або пар (у кількості жил або пар до 12), або з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка. Кількість пар: 3, 4, 7, 10, 12, 14, 19, 24, 27 або 30. Кількість одиночних жил: 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30 , 33, 37, 42, 48, 61.
4. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е).
5. Оболонка - ПВХ пластикат.
6. Броня - плоскі сталеві оцинковані стрічки, накладені спірально з перекриттям.
7. Захисний шланг - ПВХ пластикат.
Стандарти/ТУ
ТУ У 31.3-05758730-018-2004
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -40 °C до +60 °C | ||
| Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C | ||
| Радіус вигину не менше 12 діаметрів кабелю | ||
| Мінімальний термін служби - 25 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,9 | 1,0 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 23,3 | 28,8 |
| Робоча ємність пар кабелів парної скрутки, нФ / км, не більше | 100 | 100 |
| Робоча ємність жил кабелів з поодинокими жилами, нФ / км, не більше | 150 | 150 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 11,7 | |
| 4 | 12,2 | |
| 5 | 12,7 | |
| 7 | 13,2 | |
| 9 | 14,5 | |
| 12 | 15,4 | |
| 16 | 16,5 | |
| 19 | 17,6 | |
| 21 | 17,6 | |
| 24 | 18,7 | |
| 27 | 18,7 | |
| 30 | 19,8 | |
| 33 | 19,8 | |
| 37 | 20,8 | |
| 42 | 21,6 | |
| 48 | 22,5 | |
| 61 | ||
| 3х2 | 14,0 | |
| 4х2 | 14,8 | |
| 7х2 | 16,8 | |
| 10х2 | 18,7 | |
| 12х2 | 19,9 | |
| 14х2 | 21,4 | |
| 19х2 | 23,4 | |
| 24х2 | 25,7 | |
| 27х2 | 26,6 | |
| 30х2 |
Розрахункова маса кабелю, кг / км (довідкова)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 229 | |
| 4 | 249 | |
| 5 | 270 | |
| 7 | 299 | |
| 9 | 348 | |
| 12 | 397 | |
| 16 | 459 | |
| 19 | 512 | |
| 21 | 527 | |
| 24 | 581 | |
| 27 | 604 | |
| 30 | 656 | |
| 33 | 678 | |
| 37 | 735 | |
| 42 | 792 | |
| 48 | 860 | |
| 61 | ||
| 3х2 | 314 | |
| 4х2 | 349 | |
| 7х2 | 449 | |
| 10х2 | 540 | |
| 12х2 | 610 | |
| 14х2 | 681 | |
| 19х2 | 814 | |
| 24х2 | 965 | |
| 27х2 | 1039 | |
| 30х2 |
