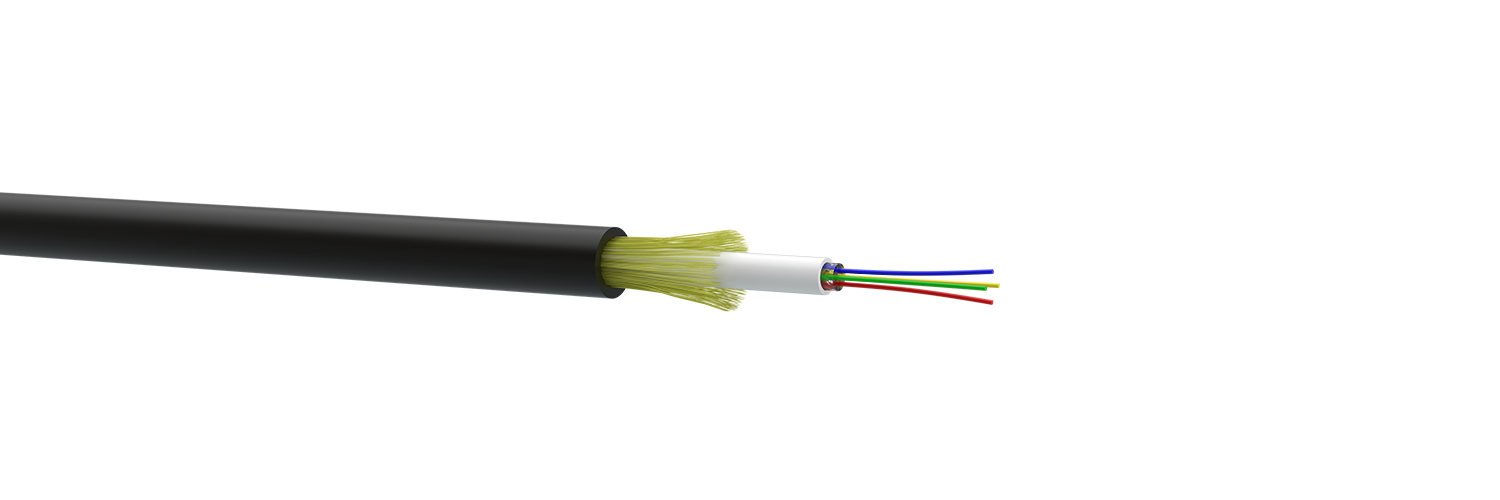

Неброньований волоконно-оптичний кабель ОКТ
Застосування
Кабель призначений для прокладки ручним і механізованим способами в субканалах, кабельних каналізаціях, трубах, блоках за відсутності небезпеки пошкодження гризунами і за відсутності загрози затоплення; підвіс на лініях електропередач з напругою до 35 кВ, контактних мережах залізничного та міського електротранспорту. Кабель забезпечує міцність і гнучкість, що необхідна для підвісу та прокладки в кабельну каналізацію, труби і субканали. Цей кабель постачає стійкі та достовірні параметри передачі даних.
Типова конструкція

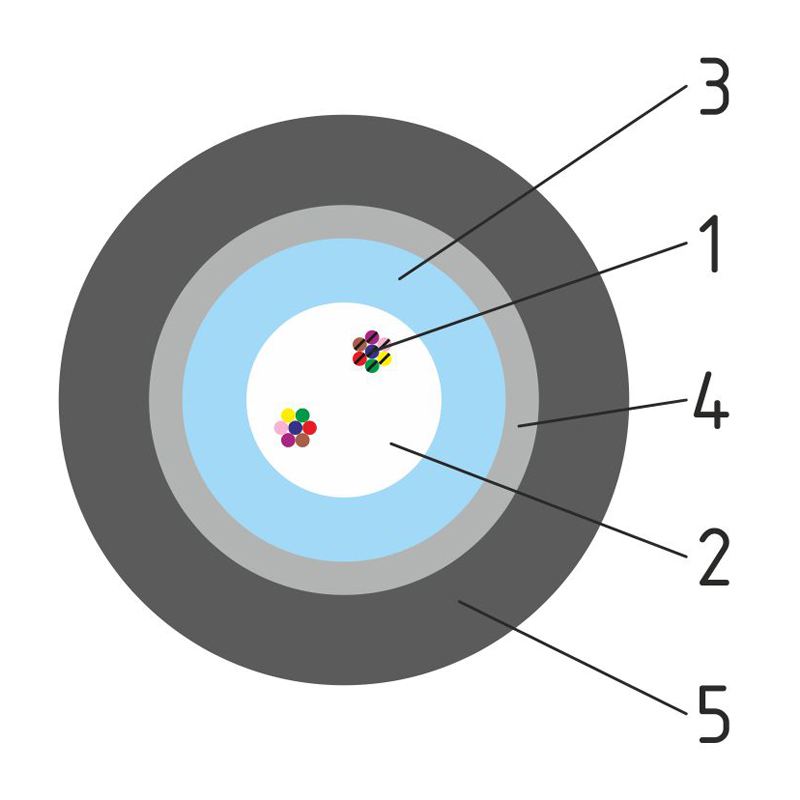

1.Оптичне волокно ITU-T G.652 D.
2.Тиксотропний гідрофобний заповнювач.
3. Центральна трубка.
4. Силовий елемент.
5. Оболонка з поліетилену.
Варіанти виконання
1. ОВ:
- багатомодове ОВ ITU-T G.651.1; IEC 60793-2-10.
2. Оболонка з:
- полімеру, що не поширює горіння (Пнг-HF);
- полівінілхлоридного пластикату пониженої горючості (Внг-РА)
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).
Стандарти/ТУ
ТУ У 31.3-05758730-032-2003
IEC 60332-1-2 IEC 60793-1-1 IEC 60793-1-1 IEC 60793-1-20
IEC 60793-1-21 IEC60793-1-22 IEC 60793-1-40 IEC 60793-1-43
IEC 60793-1-44 IEC 60793-1-41 IEC 60793-1-42 IEC 60793-2
IEC 60793-1-45 IEC 60794-1-1 IEC 60794-1-2 I IEC 60794-3
IEC 60794-3-10 IEC 60794-3
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| Тип ОВ | ITU-T G.652 D |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 3000 |
| Допустиме розтягуюче зусилля, кН | 1,0 и 1,5 |
| Діапазон температур експлуатації та монтажу, °С | -40 °С - +60 °С |
Маркування
| Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: A-D(BN)2Y |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт | Код продукції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 2 | 8731039 | OKТ-Д(1,0)П…2 | 5,5±0,4 | 26 |
| 2 | OKТ-Д(1,5)П…2 | 6,7±0,4 | 40 | |
| 4 | 8731040 | OKТ-Д(1,0)П…4 | 5,5±0,4 | 26 |
| 4 | 8731055 | OKТ-Д(1,5)П…4 | 6,7±0,4 | 40 |
| 8 | 8731041 | OKТ-Д(1,0)П…8 | 6,0±0,4 | 30 |
| 8 | 8731103 | OKТ-Д(1,5)П…8 | 7,2±0,4 | 45 |
| 12 | 8731042 | OKТ-Д(1,0)П…12 | 6,0±0,4 | 30 |
| 12 | 8731056 | OKТ-Д(1,5П…12 | 7,2±0,4 | 45 |
| 16 | OKТ-Д(1,0)П…2х8 | 7,1±0,4 | 42 | |
| 16 | 8731057 | OKТ-Д(1,5)П…2х8 | 8,3±0,4 | 59 |
| 24 | 8731051 | OKТ-Д(1,0)П…2х12 | 7,1±0,4 | 42 |
| 24 | 8731058 | OKТ-Д(1,5)П…2х12 | 8,3±0,4 | 59 |
| 48 | 8731059 | OKТ-Д(1,5)П…4х12 | 9,7±0,4 | 80 |
