Кабель для структурованих кабельних мереж КПВ-ВП (16)
Застосування
Для експлуатації в структурованих кабельних системах (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка по внутрішніх стінах будівель, у вертикальних і горизонтальних кабельних магістралях і кабельростах.

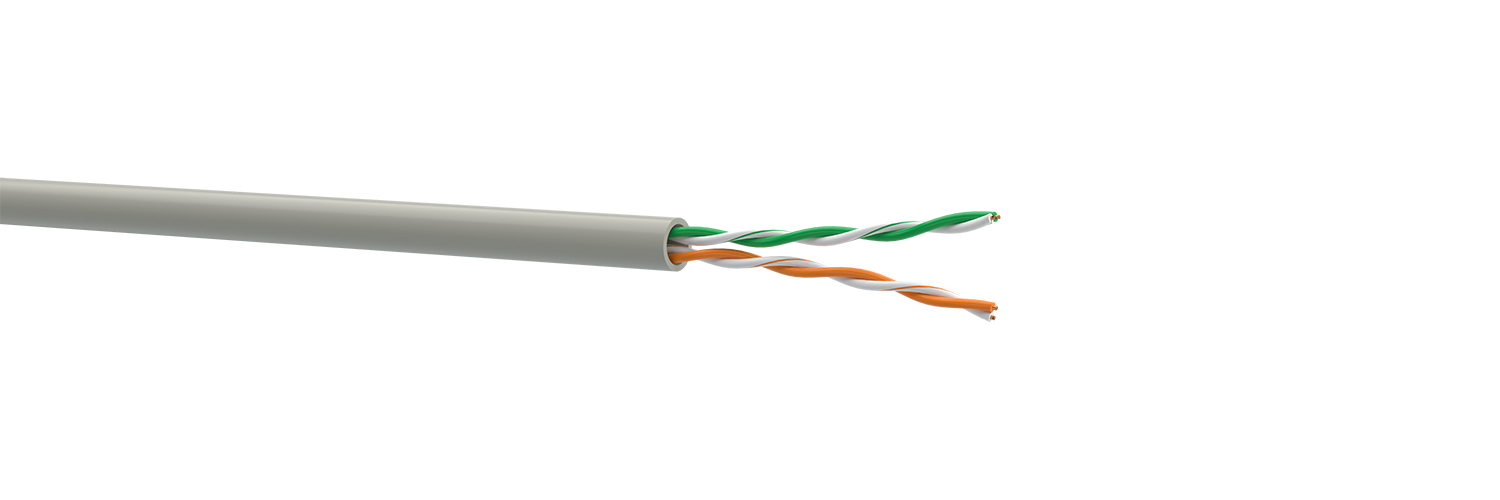

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,40 або 0,50 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили,що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.
3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.
6. Оболонка - полівінілхлоридний пластикат (ПВХ).
Стандарти/ТУ
ТУ У 31.3 - 05758730-030:2003
Варіанти виконання
Основні техніко-експлуатаційні характеристики
Температурний діапазон експлуатації: від -20 °C до +60 °C | ||
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C | ||
Радіус вигину не менше 10 діаметрів кабелю. | ||
Мінімальний термін служби - 20 років | ||
Діаметр струмопровідних жил, мм, ном. | 0,40 | 0,50 |
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 150 | 100 |
Омічна асиметрія жил в парі, %, не більше | 5 | 5 |
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше | 55 | 55 |
Електричний опір ізоляції, не менше, МОм•км | 5000 | 5000 |
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, не менше, дБ: | ||
- при частоті 1 000 кГц | 41 | 41 |
- при частоті 4 000 кГц | 32 | 32 |
- при частоті 10 000 кГц | 26 | 26 |
- при частоті 16 000 кГц | 23 | 23 |
Власне загасання, на довжині 100 м, не більше, дБ: | ||
- при частоті 1 000 кГц | 4,0 | 4,0 |
- при частоті 4 000 кГц | 5,6 | 5,6 |
- при частоті 10 000 кГц | 9,8 | 9,8 |
- при частоті 16 000 кГц | 13,1 | 13,1 |
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, не менше, дБ | ||
- при частоті 1 000 кГц | 39 | 39 |
- при частоті 4 000 кГц | 27 | 27 |
- при частоті 10 000 кГц | 19 | 19 |
- при частоті 16 000 кГц | 15 | 15 |
Зворотні втрати (RL), на довжині 100 м, не менше, дБ | ||
- при частоті 1 000 кГц | 12 | 12 |
- при частоті 4 000 кГц | 12 | 12 |
- при частоті 10 000 кГц | 12 | 12 |
- при частоті 16 000 кГц | 10 | 10 |
Зовнішній діаметр кабелю, мм, не більше
Кількість пар | 0,40 мм | 0,50 мм |
5 | 8,5 | 9,4 |
10 | 9,7 | 11,0 |
20 | 11,6 | 14,4 |
25 | 12,3 | 15,5 |
30 | 13,0 | 15,8 |
50 | 16,1 | 17,8 |
100 | 19,7 | 23,5 |
150 | 22,8 | 27,5 |
200 | 25,4 | 30,8 |
300 | 30,7 | 37,3 |
Маса кабелю, кг / км
Кількість пар | 0,40 мм | 0,50 мм |
5 | 39 | 53 |
10 | 61 | 84 |
20 | 101 | 144 |
25 | 120 | 174 |
30 | 138 | 220 |
50 | 211 | 312 |
100 | 407 | 607 |
150 | 574 | 862 |
200 | 744 | 1124 |
300 | 1072 | 1632 |
