Волоконно-оптичні кабелі внутрішньооб'єктові

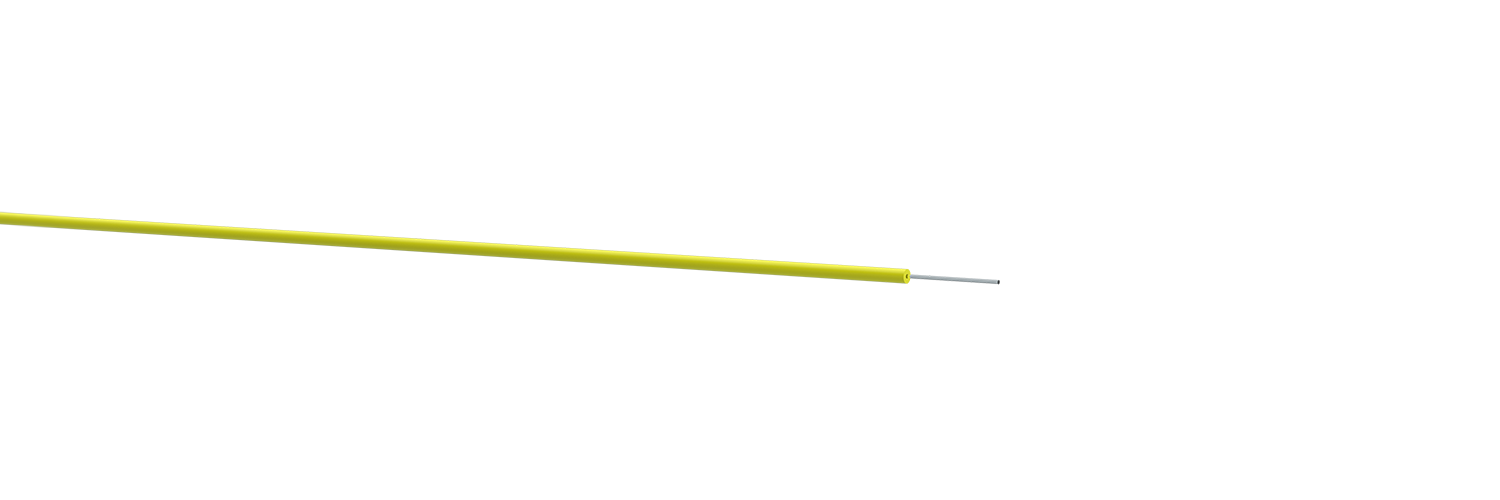

Мікрокабель ОКВ (Tight/Semi-Tight Buffer Cable)
Застосування
Внутрішньоблокові з'єднання на станціях зв'язку, приладах, та для оптичних з'єднувальних шнурів (пігтейлів).
Типова конструкція

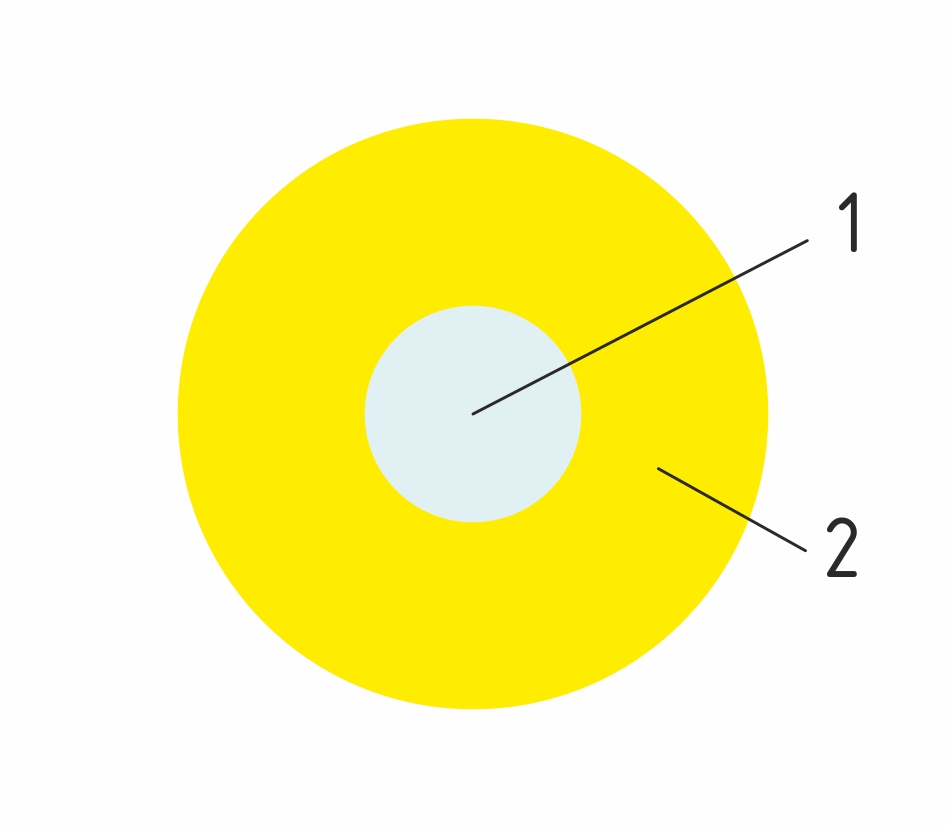

Структура кабелю
1. Оптичне волокно ITU-T П.657A1.
2. Щільна захисна оболонка.
Варіанти виконання
Щільна захисна оболонка з:
- компаунда, що не поширює горіння, низькодимного, безгалогенного (LSZH).
Стандарти/ТУ
ТУ У 31.3-05758730-016-2004
IEC 60304 IEC 60793-2-50 IEC 60794-2-20
IEC 60793-1-1 IEC60794-2 IEC 60794-3-10
IЕС60794-1-2 IEC 60794-3-20 IEC 60793-2
IEC 60793-2 IEC 60794-3 IEC 60794-3
IEC 60793-2-10 IEC 60794-2-10
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm | 0,5/0,5 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/20 |
| Тип ОВ | ITU-T G.652 D |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Діапазон температур експлуатації та монтажу, °С | -10 °С - +60 °С |
Маркування
| Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: J-VH 1Е9/125 |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт. | Код продукції | Марка кабелю | Діаметр кабелю, мм. | Маса кабелю, кг/км. |
| 1 | 25121101 | ОКВ-1Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 0,9 ±0,5 | 1,0 |
| 1 | 25122201 | ОКВ-1Е/Пнг-HF-0,50Ф3,5/0,50Н20 | 0,9 ±0,5 | 1,0 |
