Кабель телефонний ТПВ

Кабель телефонный ТПВ

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Прокладка по внутрішніх стінах будівель і всередині приміщень.

Типова конструкція

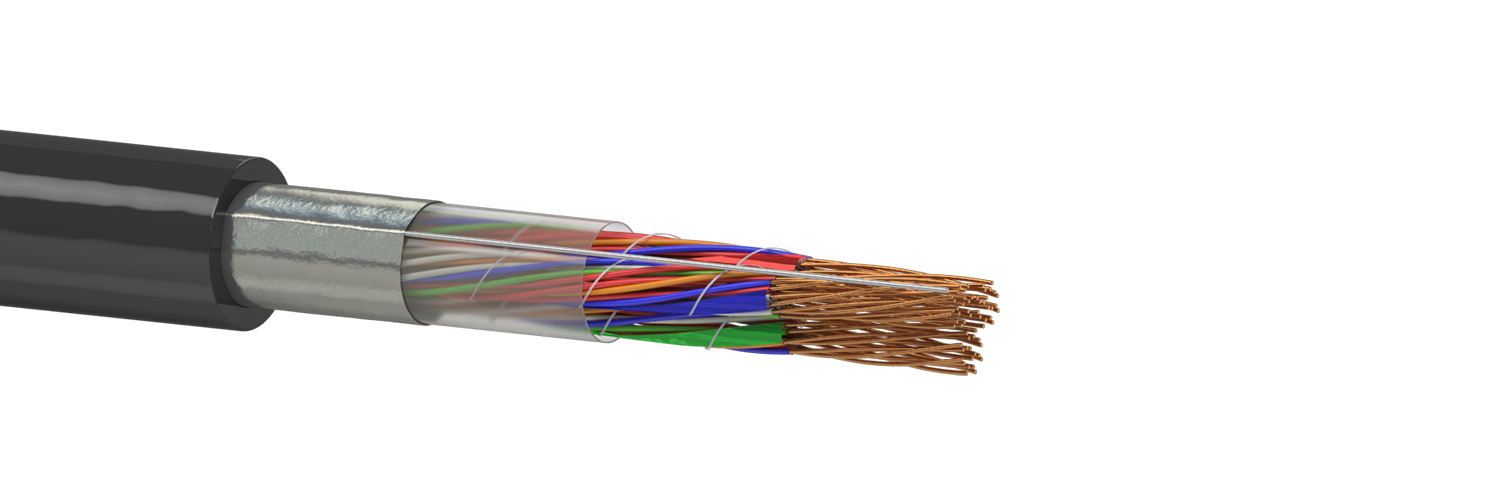

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50 або 0,64 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Екран - алюмінієва або алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.

7. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 05758730.014-2000
МЭК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573

Варіанти виконання

Для прокладки в пучках кабелів на кабельростах і в жолобах можливе виготовлення кабелю ТПВнг з оболонкою з ПВХ зниженої горючості; при пред'явленні вимог зниженого димогазовиділення - ТПВнг-LS з оболонкою з ПВХ зі зниженим димогазовиділенням.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,64
Електричний опір струмопровідної жили постійному струму, Ом/км, ном. 139 90 55
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном. 45±5 45±5 45±5
Електричний опір ізоляції, не менше, МОм•км 6500 6500 6500

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість пар 0,40 мм 0,50 мм 0,64 мм
5 7,2 8,0 9,1
10 8,5 9,7 11,1
20 10,6 12,3 15,0
30 12,0 14,7 17,2
50 15,1 17,8 22,0
100 20,6 24,4 29,9

Розрахункова маса кабелю, кг/км (довідкова)

Кількість пар 0,40 мм 0,50 мм 0,64 мм
5 62 78 102
10 89 117 158
20 139 189 286
30 182 272 385
50 292 407 637
100 542 768 1188
