Кабель зв'язку телефонний шахтний розподільний КТППВЕЗ
Застосування
Кабель призначений для організації зв'язку та передачі інформації в підземних виробках шахт, що характеризуються високою вологістю, вибухонебезпечною атмосферою, впливом вод лужного та слабокислого характеру, і на поверхні. Кабель використовується для монтажу іскробезпечних ланцюгів з номінальною напругою до 200 В постійного струму або 145 В змінного струму.
Прокладка в шахтах по горизонтальних і похилих виробках і зовнішня прокладка на поверхні, в умовах підвищеної вологості.

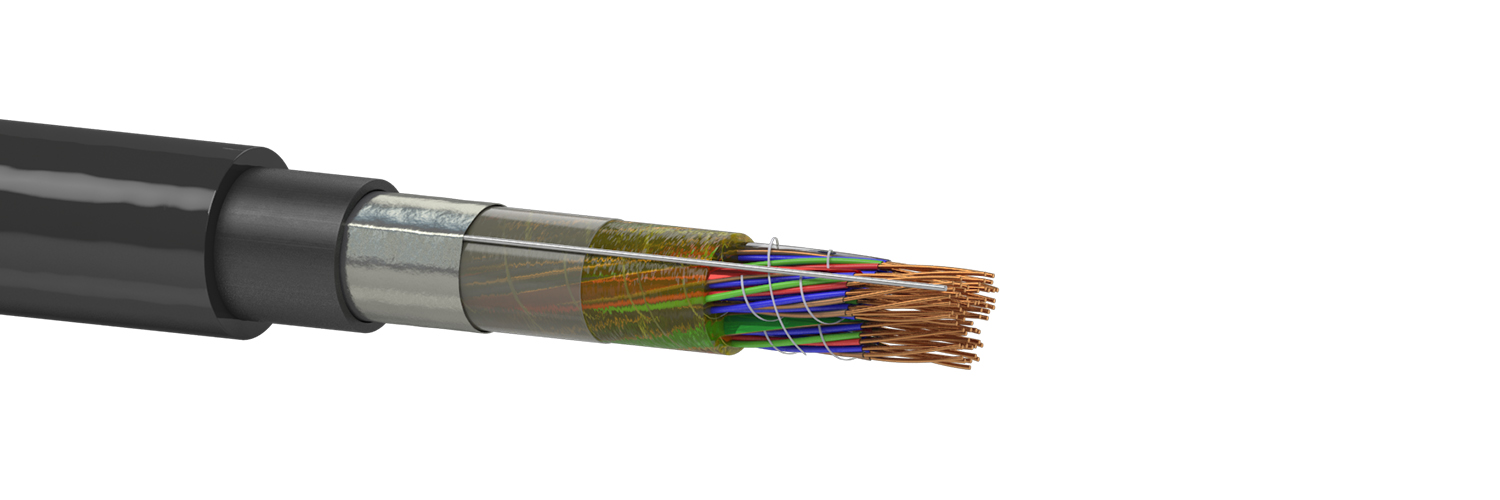

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,50; 0,60; 0,64; або 0,70 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.
3. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка.
4. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.
5. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕ, поліамідна або ПЕТ-Е), накладена подовжньо або спірально.
6. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.
7. Оболонка - подвійна: перша - ПЕ; друга - полівінілхлоридний пластикат (ПВХ).
Стандарти/ТУ
ТУ У 27.3-05758730-061:2013
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -40 °C до +50 °C | ||||
| Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C | ||||
| Радіус вигину не менше 10 діаметрів кабелю | ||||
| Мінімальний термін служби - 10 років | ||||
| Діаметр струмопровідних жил, мм, ном. | 0,50 | 0,60 | 0,64 | 0,70 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 96 | 65 | 58 | 48 |
| Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше | 60 | 60 | 60 | 60 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 | 5000 | 5000 |
Зовнішній діаметр кабелю, мм
| Кількість пар | 0,50 мм | 0,60 мм | 0,64 мм | 0,70 мм |
| 5 | 12,8 | |||
| 10 | 15,3 | |||
| 20 | 19,7 | |||
| 30 | 22,3 | |||
| 50 | 27,7 | |||
| 100 | 36,9 |
Маса кабелю, кг/км
| Кількість пар | 0,50 мм | 0,60 мм | 0,64 мм | 0,70 мм |
| 5 | 135 | 167 | 167 | 186 |
| 10 | 192 | 243 | 243 | 277 |
| 20 | 307 | 407 | 407 | 472 |
| 30 | 394 | 535 | 535 | 625 |
| 50 | 600 | 830 | 830 | 969 |
| 100 | 1061 | 1500 | 1500 | 1782 |
