Мінікабель ОКВс (Simplex)
Застосування
Міжблочні з'єднання на станціях зв'язку, робототехніки, для оптичних з'єднувальних шнурів. У структурованих кабельних мережах, всередині будівель при поверховій розводці.

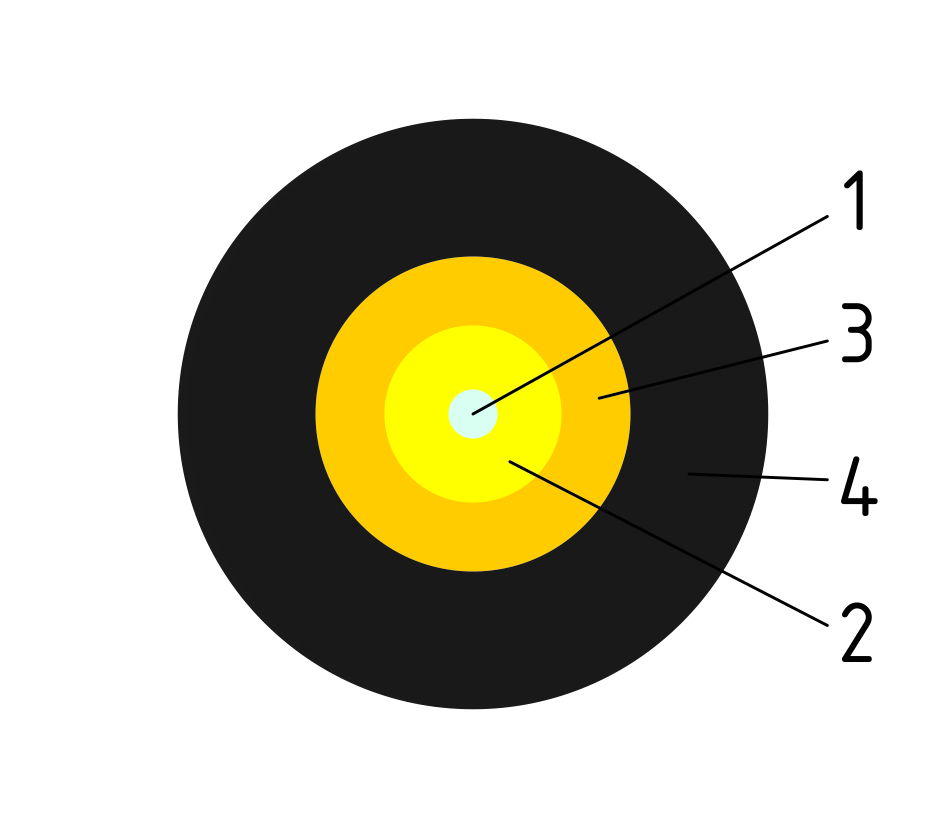

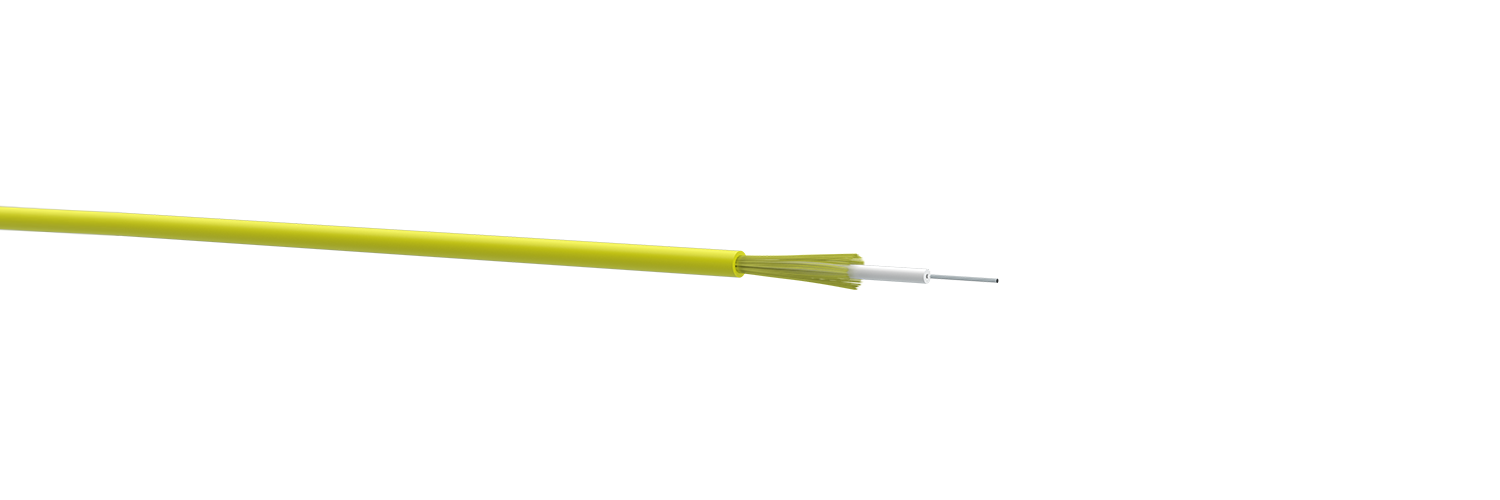

Типова конструкція
1. Оптичне волокно ITU-T G.657А1.
2. Щільна захисна оболонка.
3. Силовий елемент.
4. Оболонка.
Варіанти виконання
1. ОВ:
- багатомодове волокно ITU-T G.651.1; IEC 60793-2-10.
2. Силовий елемент - арамідні нитки.
3. Щільна захисна оболонка з:
- компаунда, що не поширює горіння, низькодимного, безгалогенного (LSZH).
4. Оболонка з:
- полівінілхлоридного пластикату зниженої горючості (Внг-HF);
- поліхлорованого пластикату зі зниженним димогазовиділенням (Внг-LS);
- пополімера, що не поширює горіння зі зниженим димогазовиділенням, безгалогенного (LSZH).
Стандарти/ТУ
ТУ У 31.3-05758730-016-2004
IEC 60304 IEC 60793-2-50 IEC 60794-2-20
IEC 60793-1-1 IEC60794-2 IEC 60794-3-10
IЕС60794-1-2 IEC 60794-3-20 IEC 60793-2
IEC 60793-2 IEC 60794-3 IEC 60794-3
IEC 60793-2-10 IEC 60794-2-10
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: - 1310nm/1550 nm | 0,5/0,5 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/20 |
| Тип ОВ | ITU-T G.657; ITU-T G.652 D; ITU-T G.651.1; IEC 60793-2-10 |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 500 |
| Допустиме розтягуюче зусилля, кН | 0,08; 0,1; 0,2; 0,3; 0,4; 0,5 |
| Діапазон температур експлуатації та монтажу, °С | 0 °С - +60 °С |
Маркування
| Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: J-V(ZN)Н 1 Е9 / 125 |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт. | Код конструкції | Марка кабеля | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 1 | 25211801 | ОКВс-А(0,08)Пнг-HF-1Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 1,8 ±0,1 | 3,5 |
| 1 | 25213501 | ОКВс-А(0,08)Внг-1Е1/Внг-0,50Ф3,5/0,50Н20 | 1,8 ±0,1 | 3,5 |
| 1 | 25213502 | ОКВс-А(0,1)Внг-1Е1/Внг-0,50Ф3,5/0,50Н20 | 2,0 ±0,1 | 4 |
| 1 | 25211802 | ОКВс-А(0,1)Пнг-HF-1Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 2,0 ±0,1 | 4,5 |
| 1 | 25211902 | ОКВс-А(0,1)Пнг-HF-1Е7/Пнг-HF-0,50Ф3,5/0,50Н20 | 2,0 ±0,1 | 4,5 |
| 1 | 25211803 | ОКВс-А(0,2)Пнг-HF-1Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 3,0 ±0,1 | 9 |
| 1 | 8722007 | ОКВс-А(0,2)Пнг-HF-1Е7/Пнг-HF-0,50Ф3,5/0,50Н20 | 3, 0 ±0,1 | 9 |
| 1 | 8722005 | ОКВс-А(0,3)Пнг-HF-1Е7/Пнг-HF-0,50Ф3,5/0,50Н20 | 3,0 ±0,1 | 9 |
| 1 | 25211805 | ОКВс-А(0,4)Пнг-HF-1Е1/Пнг-HF-0,50Ф3,5/0,50Н20 | 3,0 ±0,1 | 9,5 |
| 1 | 8722019 | ОКВс-С(0,5)Пнг-HF-1М/Пнг-HF-3,5 В500/1,5 А500 | 3,0 ±0,1 | 10 |
| 1 | 8722018 | ОКВс-С(0,5)Пнг-HF-1Е7/Пнг-HF-0,50Ф3,5/0,50Н20 | 3,0 ±0,1 | 10 |
| 2 | 8761030 | ОКАД-А(0,5)ПУнг-HF-2Е7 | 3,0 ±0,1 | 7,5 |
