Кабель телефонний станційний ТСВ
Застосування
Кабель призначений для внутрішньої прокладки, монтажу низькочастотного станційного устаткування напругою не більше 120В.

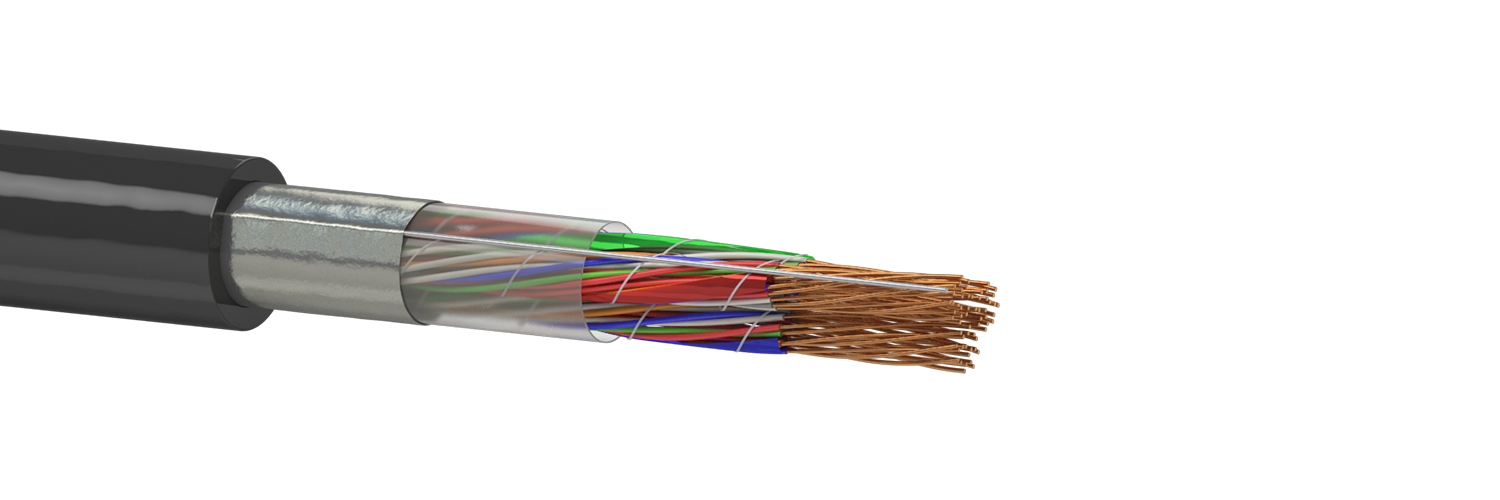

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,32; 0,40; або 0,50 мм.
2. Ізоляція жил - полівінілхлоридний пластикат (ПВХ).
Ізольовані жили, що відрізняються за кольором, скручені в пару або трійку.
3. Елементарний пучок складається з 5-ти або 10-ти пар або трійок. Всі пари або трійки в елементарному пучку мають індивідуальне забарвлення.
4. Сердечник кабелю складається з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка.
5. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е), накладена спірально.
6. Екран - алюмінієва фольга або фольгована плівка, накладена спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.
7. Оболонка - ПВХ пластикат.
Стандарти/ТУ
ТУ У 31.3-05758730-015-2001
МЕК 60189
Варіанти виконання
Для прокладки в пучках кабелів можливе виготовлення кабелю ТСВнг з оболонкою з ПВХ зниженої горючості, при пред'явленні вимог зниженого димогазовиділення - ТСВнг-LS з оболонкою з ПВХ зі зниженим димогазовиділенням.
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -20 °C до +50 °C | |||
| Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C | |||
| Радіус вигину не менше 10 діаметрів кабелю. | |||
| Мінімальний термін служби - 15 років | |||
| Діаметр струмопровідних жил, мм, ном. | 0,32 | 0,40 | 0,50 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 229 | 148 | 96 |
| Електричний опір ізоляції, МОм • км, не менше | 100 | 100 | 100 |
| Робоча ємність (довідкова), нФ/км, ном. | 100 | 100 | 100 |
| Коефіцієнт загасання на частоті 1 кГц (довідковий), дБ / км, не більше | 2,95 | 2,40 | 1,90 |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Кількість пар | 0,32 мм | 0,40 мм | 0,50 мм |
| 5 | 5,4 | 6,1 | 6,6 |
| 10 | 6,6 | 7,6 | 8,2 |
| 16 | 7,6 | 9,0 | 9,7 |
| 20 | 8,5 | 10,0 | 10,9 |
| 30 | 10,1 | 11,6 | 13,3 |
| 41 | 11,7 | 13,5 | 14,6 |
| 103 | 17,7 | 20,2 | 22,0 |
| Кількість трійок | |||
| 5 | 6,1 | 7,1 | 7,6 |
| 10 | 7,6 | 9,0 | 9,7 |
| 20 | 10,5 | 12,6 | 13,9 |
Розрахункова маса кабелю, кг/км (довідкова)
| Кількість пар | 0,32 мм | 0,40 мм | 0,50 мм |
| 5 | 36 | 47 | 57 |
| 10 | 55 | 74 | 91 |
| 16 | 76 | 105 | 133 |
| 20 | 90 | 126 | 161 |
| 30 | 132 | 172 | 242 |
| 41 | 176 | 234 | 303 |
| 103 | 377 | 523 | 692 |
| Кількість трійок | |||
| 5 | 47 | 62 | 76 |
| 10 | 73 | 100 | 127 |
| 20 | 125 | 175 | 233 |
