Кабель зв'язку телефонний шахтний розподільний КТППВЕ

Кабель связи телефонный шахтный распределительный КТППВЭ

Застосування

Кабель призначений для організації зв'язку та передачі інформації в підземних виробках шахт, що характеризуються високою вологістю, вибухонебезпечною атмосферою, впливом вод лужного та слабокислого характеру, і на поверхні. Кабель використовується для монтажу іскробезпечних ланцюгів з номінальною напругою до 200 В постійного струму або 145 В змінного струму.
Прокладка в шахтах по горизонтальних і похилих виробках та зовнішня прокладка на поверхні.

Типова конструкція

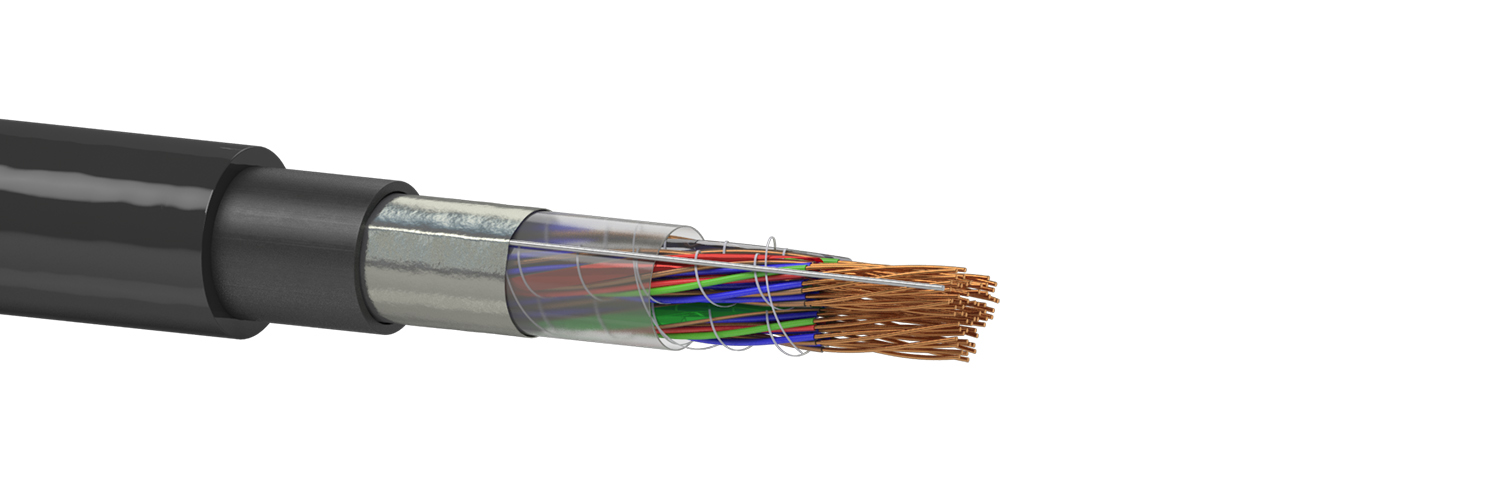

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,50; 0,60; 0,64; або 0,70 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка.

4. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕ, поліамідна або ПЕТ-Е), накладена подовжньо або спірально.

5. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

6. Оболонка - подвійна: перша - ПЕ; друга - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 27.3-05758730-061:2013

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю
Мінімальний термін служби - 10 років
Діаметр струмопровідних жил, мм, ном. 0,50 0,60 0,64 0,70
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 96 65 58 48
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше 60 60 60 60
Електричний опір ізоляції, МОм • км, не менше 5000 5000 5000 5000

Зовнішній діаметр кабелю, мм

Кількість пар 0,50 мм 0,60 мм 0,64 мм 0,70 мм
5 10,6 11,5 11,7 12,4
10 12,3 13,5 13,7 14,7
20 15,4 17,1 17,4 18,8
30 17,1 19,2 19,6 21,3
50 21,0 23,6 24,2 26,3
100 29,3 31,2 31,9 35,0

Маса кабелю, кг/км

Кількість пар 0,50 мм 0,60 мм 0,64 мм 0,70 мм
5 122 149 149 167
10 167 211 211 244
20 259 345 345 397
30 330 450 450 522
50 502 700 700 814
100 868 1244 1244 1464
