U/UTP Cat.5e 4Pr Outdoor FG-8
Застосування
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 метров)

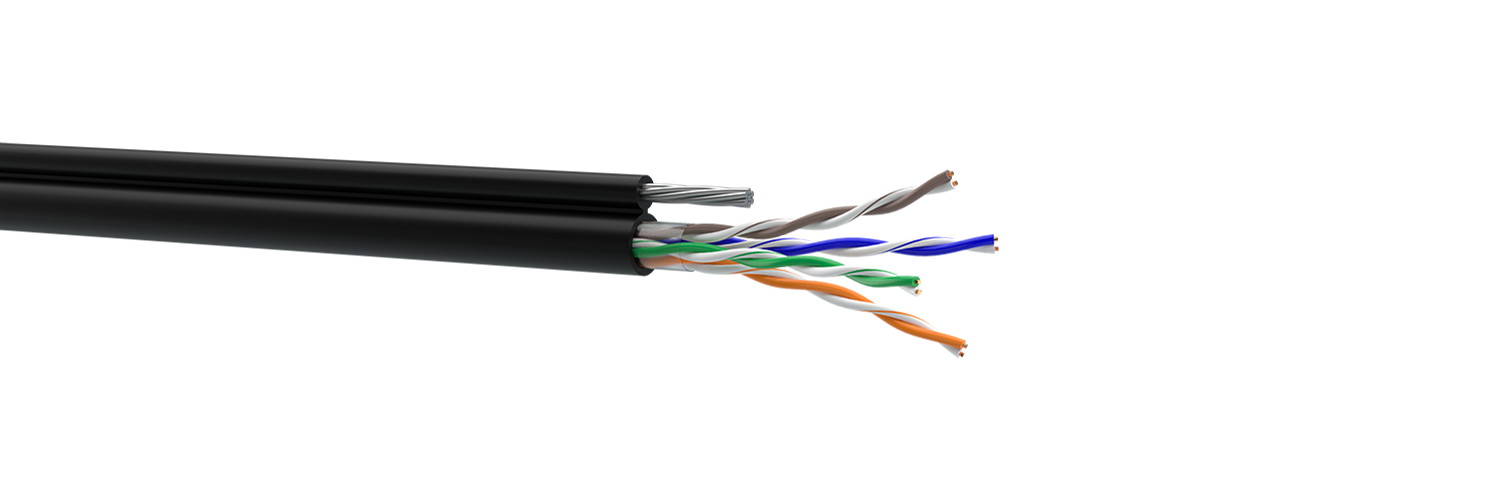

Типова конструкція
1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
5. Несучий елемент: трос із сталевих дротів, розмір троса 7х0,5 мм
6. Оболонка: світлостабілізований ПЕ чорного кольору
Стандарти/ТУ
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -50 °C...+60 °C
Радіус вигину: ≥ 10 діаметрів кабелю
Зусилля розтягування: ≤ 1200 N
Електричні характеристики при 20 °C:
Параметр | Од. вим. | Значення |
Робоча ємність, не більше | нФ/км | 56 |
Електричний опір тпж постійному струму, не більше | Ом/км | 95 |
Омічна асиметрія жил у парі, не більше | % | 2 |
Електричний опір ізоляції, не менше | ГОм/км | 5 |
Номінальна швидкість поширення сигналу | % | 68 |
Модуль хвильового опору | Ом | |
- в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 0 C:
Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
Власне загасання, дБ/100 м, не більше | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
NEXТ, дБ, не менше | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
PS NEXТ, дБ, не менше | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
ELFEXТ, дБ, не менше | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Інформація для замовлень:
Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Діаметр провідника, мм | Діаметр/розмір кабелю, мм | Упаковка | Розрахункова маса, кг/км |
49223 | КППт-ВП (100) 4*2*0,51 (U/UTP-cat.5E) | PE | 0,51 | 0,93 | 6,2х9,7 | фанерна котушка 305/500/1000 м | 55,8 |
