Кабель абонентський високочастотний КВАЕВ

Кабель абонентский высокочастотный КВАЭВ

Застосування

Для мереж абонентського доступу з використанням технологій цифрового ущільнення абонентських ліній xDSL, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка по внутрішніх стінах будівель, у вертикальних і горизонтальних кабельних магістралях і кабельростах, в умовах підвищених електромагнітних впливів.

Типова конструкція

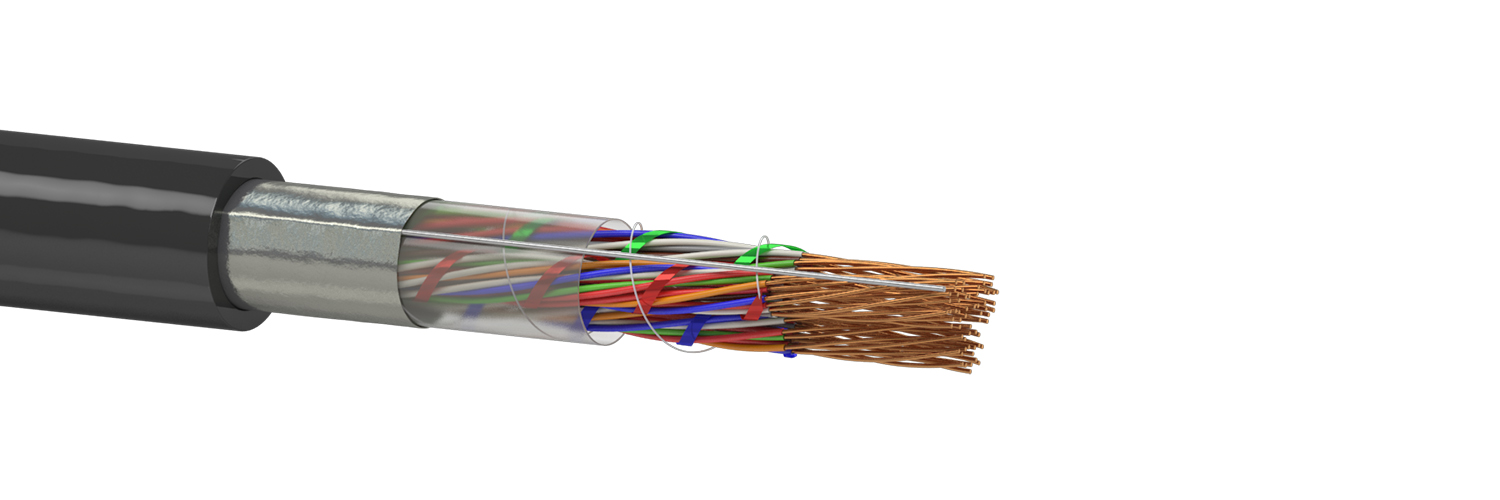

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50 або 0,60 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

7. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Варіанти виконання

Для прокладки в пучках кабелів на кабельростах і в жолобах можливе виготовлення кабелю КВАЕВнг з оболонкою з ПВХ зниженої горючості; при пред'явленні вимог зниженого димогазовиділення - КВАЕВнг-LS з оболонкою з ПВХ зі зниженим димогазовиділенням.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,60
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100 70
Омічна асиметрія жил в парі, %, не більше 5 5 5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ / км, не більше 55 55 55
Електричний опір ізоляції, не менше, МОм•км 5000 5000 5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті тисяча двадцять чотири кГц, не менше, дБ 52 52 52
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, при частоті +1024 кГц, не менше, дБ 50 50 50
Зворотні втрати (RL), на довжині 100 м, при частоті 1 024 кГц, дБ, не менше 20 20 20

Зовнішній діаметр кабелю, мм

Кількість пар 0,40 мм 0,50 мм 0,60 мм
5 8,8 9,7 10,5
10 10,0 11,3 12,3
20 11,9 13,7 15,2
25 12,7 14,8 16,4
30 13,2 15,2 17,1
50 15,4 18,0 20,5
100 19,9 23,7 27,2
150 23,0 27,7 31,9
200 25,6 31,0 36,0
300 30,9 37,6 43,5

Маса кабелю, кг / км

Кількість пар 0,40 мм 0,50 мм 0,60 мм
5 46 60 76
10 69 94 121
20 112 158 208
25 131 164 249
30 149 214 287
50 201 329 447
100 427 630 863
150 597 890 991
200 769 1154 1603
300 1102 1671 2330
