Кабель мікрофонний малогабаритний КММ

Кабель микрофонный малогабаритный КММ

Застосування

Кабель призначений для підключення мікрофонів, для монтажу мікрофонних ліній.

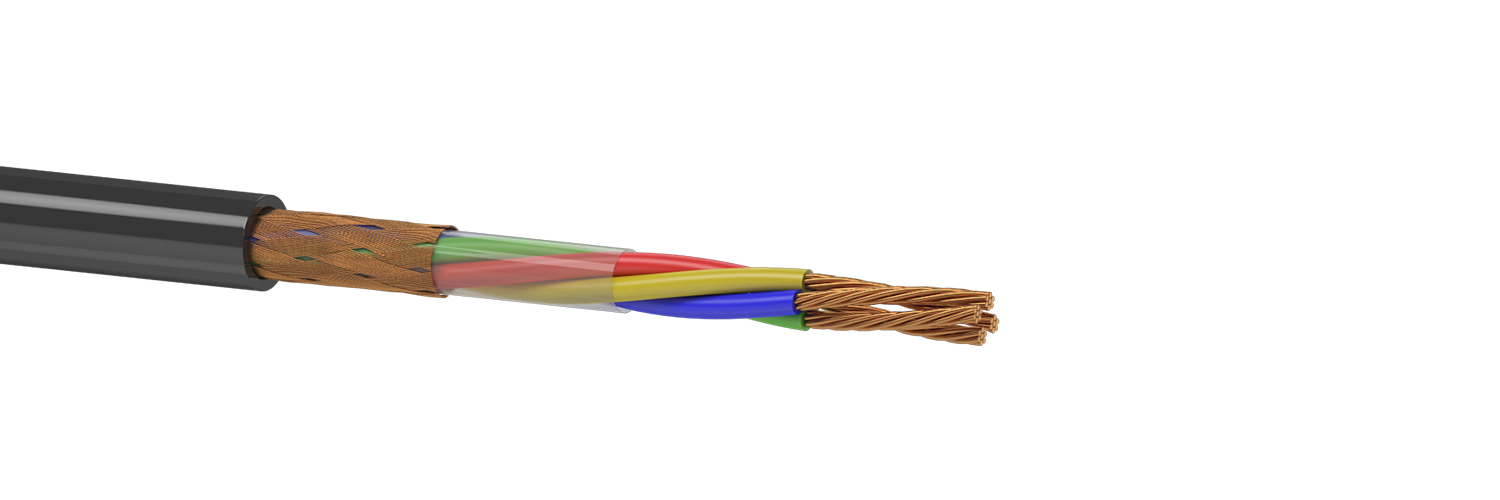

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідна багатодротяна з перетином 0,12 мм 2 (від 1 до 7 жил) або 0,35 мм 2 (від 2 до 7 жил).

2. Ізоляція жил - поліетилен (ПЕ), суцільна.

3. Поверх скручених жил накладена скріплююча обмотка з ПЕТ-Е плівки.

4. Екран - обплетення з мідних дротів.

5. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

Технічна специфікація

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Мінімальний радіус вигину при монтажі за температури не нижче -10°С не менше 10 діаметрів кабелю
Кількість вигинів не більше 10
Середній термін служби – 8 років
Перетин струмопровідних жил, мм2, ном. 0,12 0,35
Електричний опір жил постійному струму, Ом/км, не більше 198,4 68,4
Електричний опір ізоляції постійному струму, МОм•км, не менше 200 5
Електрична ємність робочої пари, пФ/км, не більше 72 83

Максимальний зовнішній діаметр кабелю, мм (довідковий)

Кількість жил 0,12 0,35
1 3,5 -
2 4,8 6,8
3 5,0 7,2
4 5,7 7,6
5 6,5 9,0
7 6,9 9,5

Розрахункова маса кабелю, кг/км (довідкова)

Кількість жил 0,12 0,35
1 11,1 -
2 19,5 44,4
3 23,4 51,5
4 34,4 61,8
5 37,8 70,7
7 45,3 84,8
