Кабель телефонний ТППепЗБбШп (четвірка)

Кабель телефонный ТППэпЗБбШп

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Прокладка в ґрунтах всіх категорій (крім механізованої - в скельних ґрунтах), не схильних до мерзлотних деформацій, в умовах підвищеної вологості.

Типова конструкція

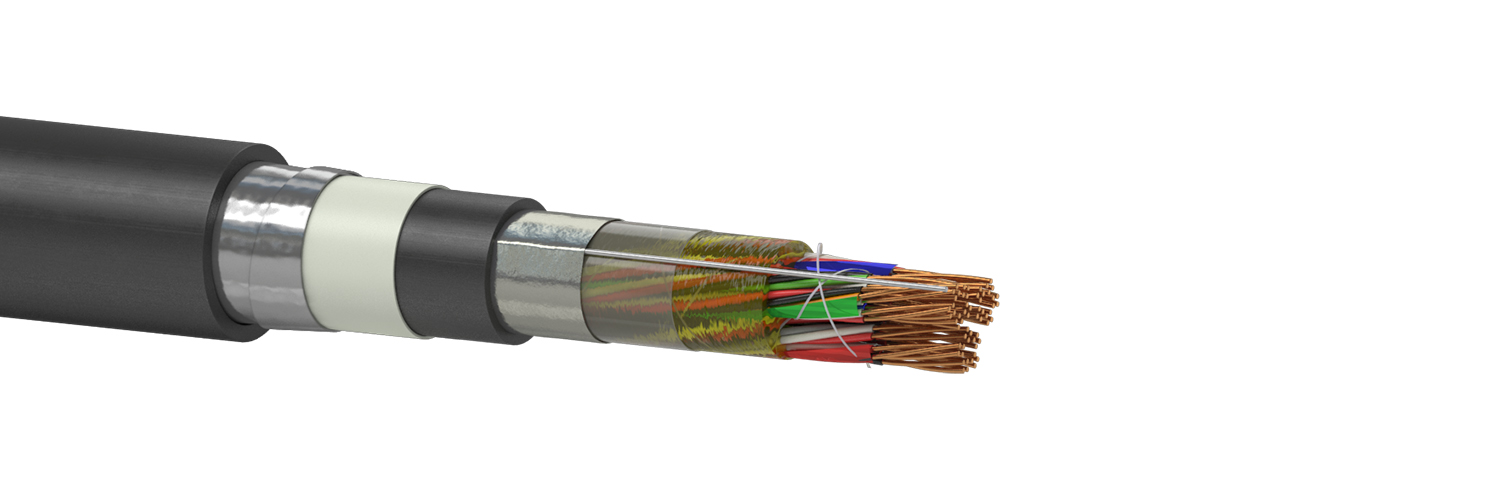

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50; 0,60 або 0,80 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили, що різко відрізняються за кольором, скручені в четвірку. У кожній четвірці дві жили, розташовані по діагоналі утворюють робочу пару.

3. Елементарний пучок - формується з 5-ти четвірок. Всі четвірки в елементарному пучку мають індивідуальне забарвлення.

4. Сердечник кабелю складається з елементарних 5-ти четверних пучків (в кабелях з кількістю четвірок до 50 включно) або з головних 25-ти або 50-ти четверних пучків (в кабелях з кількістю четвірок більше 50). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.

6. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ, поліамідна або паперово-поліетиленова), накладена подовжньо або спірально. Поверх поясної ізоляції покладено шар гідрофобного заповнювача або водоблокуючої стрічки.

7. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

8. Оболонка - ПЕ світлостабілізований.

9. Броня - плоскі сталеві оцинковані стрічки, накладені спірально з перекриттям. Подушка під броню - ПВХ стрічки.

10. Захисний шланг - ПЕ світлостабілізована.

Стандарти/ТУ

ТУ У 05758730-040-2006
МЕК 60708-1
МЕК 60189-1

Варіанти виконання

Можливе виготовлення кабелю з поздовжнім накладенням сталевої гофрованої ламінованої броні без ПВХ стрічок під бронею.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 12 діаметрів кабелю
Мінімальний термін служби - 25 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,60 0,80
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 148 96 65 36,6
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше 55 55 55 55
Електричний опір ізоляції, МОм • км, не менше 5000 5000 5000 5000
Коефіцієнт ємнісного зв'язку k1, перерахований на 300 м довжини, пФ, не більше 600 600 600 600
Коефіцієнти ємнісного зв'язку k9-k12, перерахований на 300 м довжини, пФ, не більше 300 300 300 300

Розрахункова маса кабелю, кг/км (довідкова)

Кількість четвірок 0,40 мм 0,50 мм 0,60 мм 0,80 мм
5 265 314 394 520
10 340 446 537 912
15 508 566 715 1069
20 523 686 997 1474
25 591 786 1168 1741
50 1068 1456 1851 2924
75 1423 1908 2494 3923
100 1724 2379 3159 4924
150 2308 3257 4300 6750
200 2899 4059 5342 8494
250 3402 4809 6371 10233
300 3938 5526 7365 11908
