Кабель сигнально-блокувальний СБВГ

Кабель сигнально-блокировочный СБВГ

Застосування

Кабель призначений для залізничних ланцюгів, електричних установок сигналізації, централізації, блокування, пожежної сигналізації, телеграфу і автоматики з номінальною змінною напругою 380 В або постійною напругою 700 В.
Прокладка в приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища при відсутності механічних впливів на кабель.

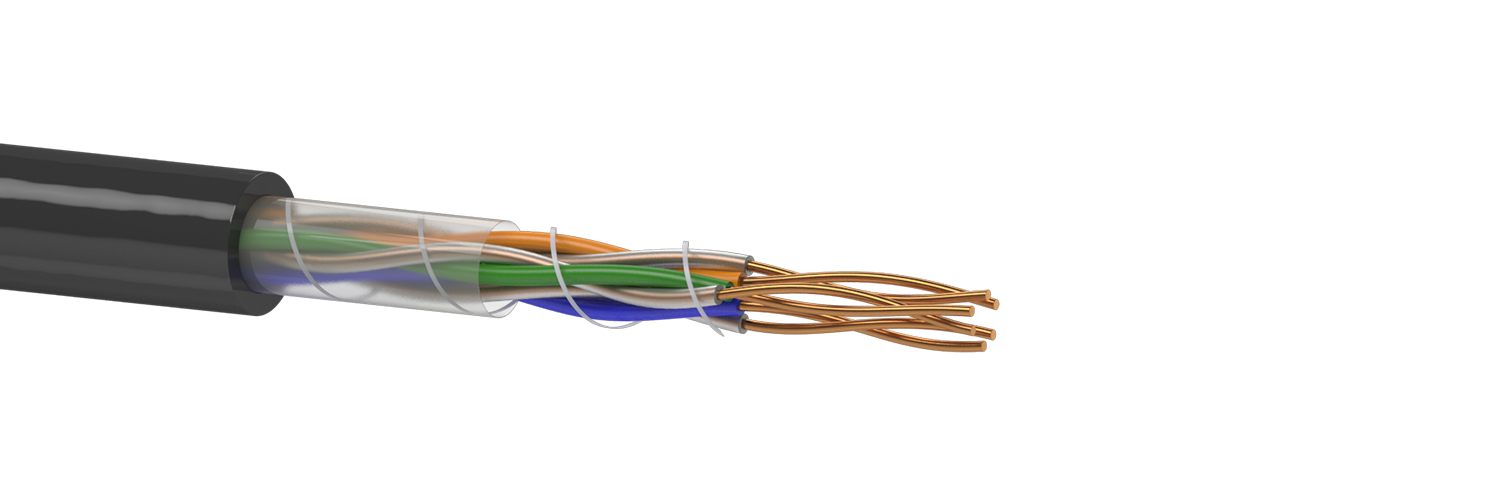

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,0 мм.

2. Ізоляція жил - поліетилен (ПЕ).

3. Елементарний пучок - формується з одиночних жил або пар. Скріплююча обмотка пучка - капронова нитка.

4. Сердечник кабелю складається з одиночних жил або пар (у кількості жил або пар до 12) або з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка. Кількість пар: 3, 4, 7, 10, 12, 14, 19, 24, 27 або 30. Кількість одиночних жил: 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30 , 33, 37, 42, 48, 61.

5. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е).

6. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3-05758730-018-2004

Варіанти виконання

Для прокладки в пучках кабелів можливе виготовлення кабелю марки СБВГнг з оболонкою з ПВХ пластикату зниженої горючості і марки СБВГнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димогазовиділенням (LS).

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +60 °C
Температурний діапазон прокладки і монтажу: від-10 °C до +60 °C
Радіус вигину не менше 7 діаметрів кабелю
Мінімальний термін служби - 25 років
Діаметр струмопровідних жил, мм, ном. 0,9 1,0
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 28,8 23,3
Робоча ємність пар кабелів парної скрутки, нФ / км, не більше 100 100
Робоча ємність жил кабелів з поодинокими жилами, нФ / км, не більше 150 150
Електричний опір ізоляції, МОм • км, не менше 5000 5000

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість жил (пар) 0,9 мм 1,0 мм
3   7,1
4   7,6
5   8,5
7
9 10,1
12 11,0 11,4
16 12,1 12,6
19 13,2
21 13,2
24 14,3
27 14,3
30 15,4 16,0
33 15,4
37 16,3
42 17,2
48 18,1
61 20,9
3х2 9,5 9,9
4х2 10,4 10,8
7х2 12,4 12,9
10х2 14,3 14,9
12х2 15,4 16,1
14х2 16,9
19х2 19,6
24х2 21,5
27х2 22,4
30х2 23,1

Розрахункова маса кабелю, кг / км (довідкова)

Кількість жил (пар) 0,9 мм 1,0 мм
3   66,5
4   79,1
5   99,8
7
9 135
12 165 187
16 208 234
19 238
21 253
24 286
27 308
30 340 390
33 362
37 401
42 447
48 500
61 651
3х2 106 119
4х2 128 121
7х2 189 215
10х2 250 285
12х2 292 335
14х2 337
19х2 456
24х2 550
27х2 606
30х2 658
