Кабель телефонний ТПппЗП

Кабель телефонный ТПппЗП

Застосування

<pКабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Прокладка в телефонній каналізації, в колекторах, шахтах, по стінах будівель і підвіска на повітряних лініях зв'язку, в умовах підвищеної вологості.

Типова конструкція

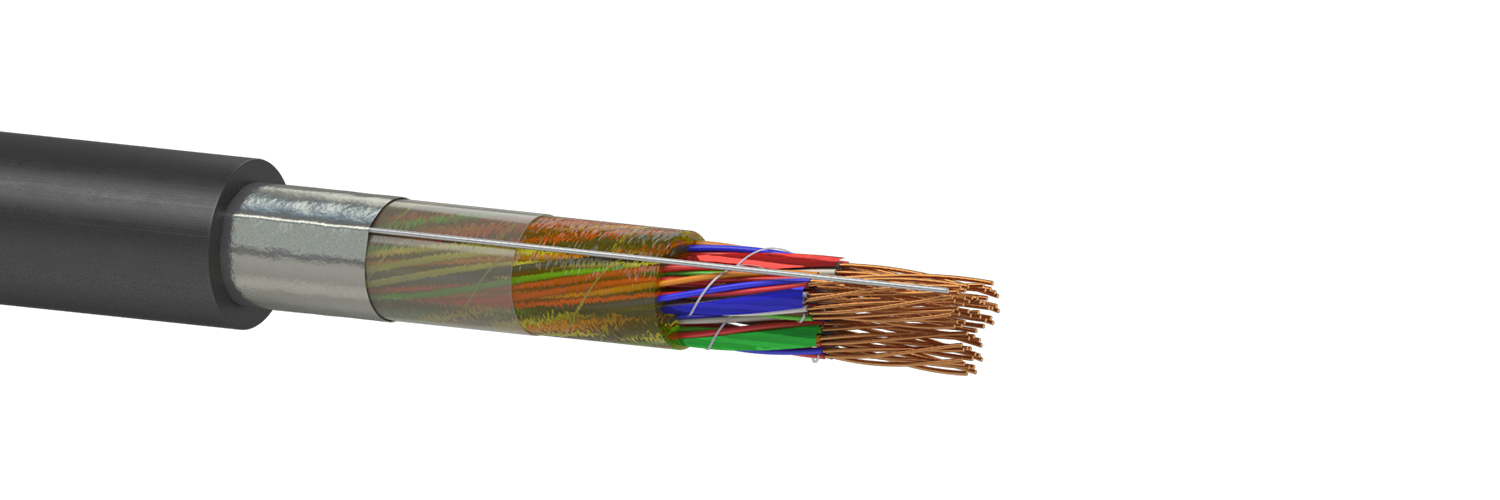

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50 або 0,64 мм.

2. Ізоляція жил - поліетилен (ПЕ), плівко-пориста.
Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - капронова нитка або стрічка.

4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків (в кабелях з кількістю пар до 100 включно) або з головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.

6. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ, поліамідна або паперово-поліетиленова), накладена подовжньо або спірально. Поверх поясної ізоляції покладений шар гідрофобного заповнювача або водоблокуючої стрічки.

7. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.

8. Оболонка - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 25 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,64
Електричний опір струмопровідної жили постійному струму, Ом/км, ном. 139 90 55
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном. 50±5 50±5 50±5
Електричний опір ізоляції, МОм•км, не менше 5000 5000 5000

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість пар 0,40 мм 0,50 мм 0,64 мм
5
10 8,1 9,3 10,8
20 10,2 12,0 14,2
30 11,6 13,9 16,4
50 14,3 16,9 20,6
100 19,1 22,9 28,0
200 26,0 31,3 38,8
300 31,0 38,4 46,3
400 35,9 43,5 52,6
500 39,5 47,9 58,2
600 42,7 51,9 63,1

Розрахункова маса кабелю, кг/км (довідкова)

Кількість пар 0,40 мм 0,50 мм 0,64 мм
5
10 73 97 140
20 121 169 250
30 162 234 347
50 251 365 558
100 463 684 1063
200 883 1321 2068
300 1271 1996 3006
400 1702 2541 3926
500 2085 3132 4841
600 2460 3704 5754
