Кабель місцевого зв'язку високочастотний КСПП
Застосування
Кабель призначений для ліній міжстанційного і абонентського зв'язку з ущільненням багатоканальними системами передачі з тимчасовим поділом каналів і імпульсно-кодовою модуляцією зі швидкістю передачі до 2048 кбіт / с при напрузі дистанційного живлення до 500 В постійного струму.
Прокладка в ґрунті, що не піддається зміщенню, і в районах, які не характеризуються підвищеною небезпекою ушкодження гризунами.

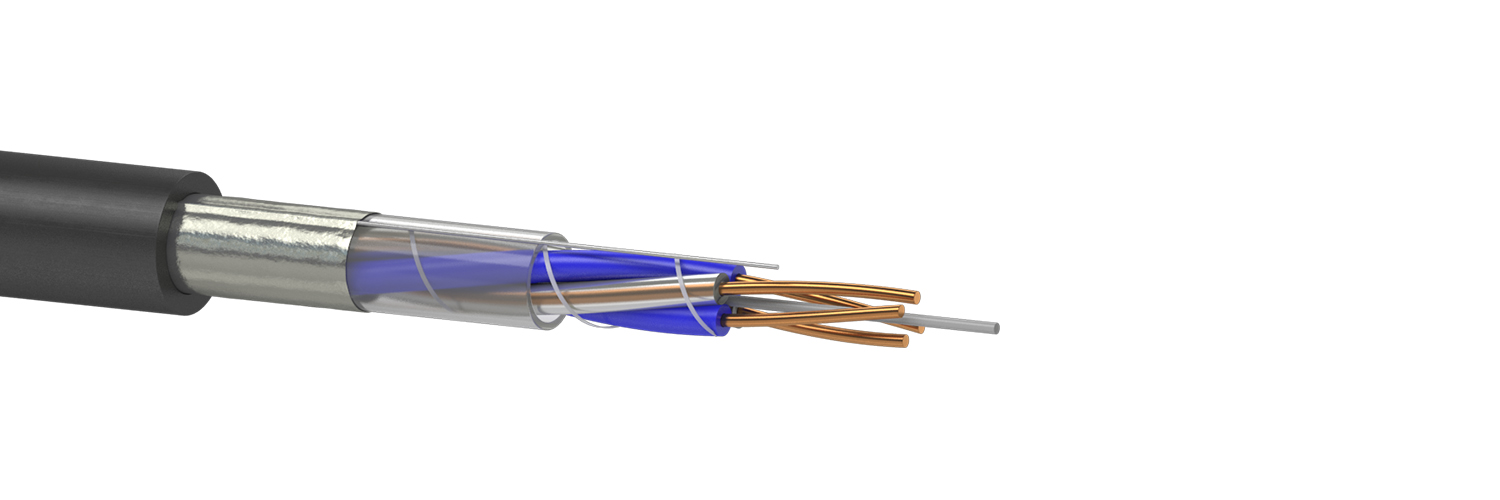

Типова конструкція
1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,2 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Чотири ізольованих жили скручені в четвірку. У четвірці дві жили, розташовані по діагоналі, утворюють робочу пару. Ізоляція жил однієї пари - натурального кольору, іншої пари - синього або іншого, відмінного від натурального.
3. Кордель (центральний елемент) - ПЕ.
4. Поясна ізоляція - ПЕ, накладена методом екструзії.
5. Екран - алюмополіетіленовая стрічка, накладена подовжньо. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.
6. Оболонка - ПЕ світлостабілізований.
Стандарти / ТУ
ТУ У 05758730.010-98
Варіанти виконання
Для підвіски на опорах повітряних ліній зв'язку можливе виготовлення кабелю КСППт з вбудованим тросом.
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -50 °C до +50 °C | ||
| Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C | ||
| Радіус вигину при монтажі - не менше 15 діаметрів кабелю | ||
| Мінімальний термін служби кабелю - 15 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,9 | 1,2 |
| Електричний опір струмопровідних жил постійному струму, Ом/км, не більше | 28,4 | 15,8 |
| Омічна асиметрія, перерахована на довжину 750 м, Ом, не більше | 1,0 | 1,0 |
| Електричний опір ізоляції жил постійному струму, МОм • км, не менше | 15000 | 15000 |
| Робоча ємність на частоті від 0,8 до 1,0 кГц, нФ/км, ном. | 35,0±3 | 43,5±3 |
| Електричний опір ізоляції оболонки постійному струму, МОм • км, не менше | 5,0 | 5,0 |
| Перехідне загасання між ланцюгами кабелю на ближньому кінці (див. Прим.), ДБ, не менше | 59 | 59 |
| Захищеність між ланцюгами кабелю на дальньому кінці (див. Прим.), ДБ, не менше | 45 | 45 |
| Примітка: перерахунок на довжину 750 м, при цифровому впливає сигналі | ||
| у вигляді псевдослучайной послідовності при швидкості передачі 2048 кБіт/с |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Марка кабелю | 0,9 мм | 1,2 мм |
| КСПП 1х4х... | 12,2 | 12,2 |
Розрахункова маса кабелю, кг/км (довідкова)
| Марка кабелю | 0,9 мм | 1,2 мм |
| КСПП 1х4х... | 132 | 148 |
