Волоконно-оптичні кабелі модульної конструкції

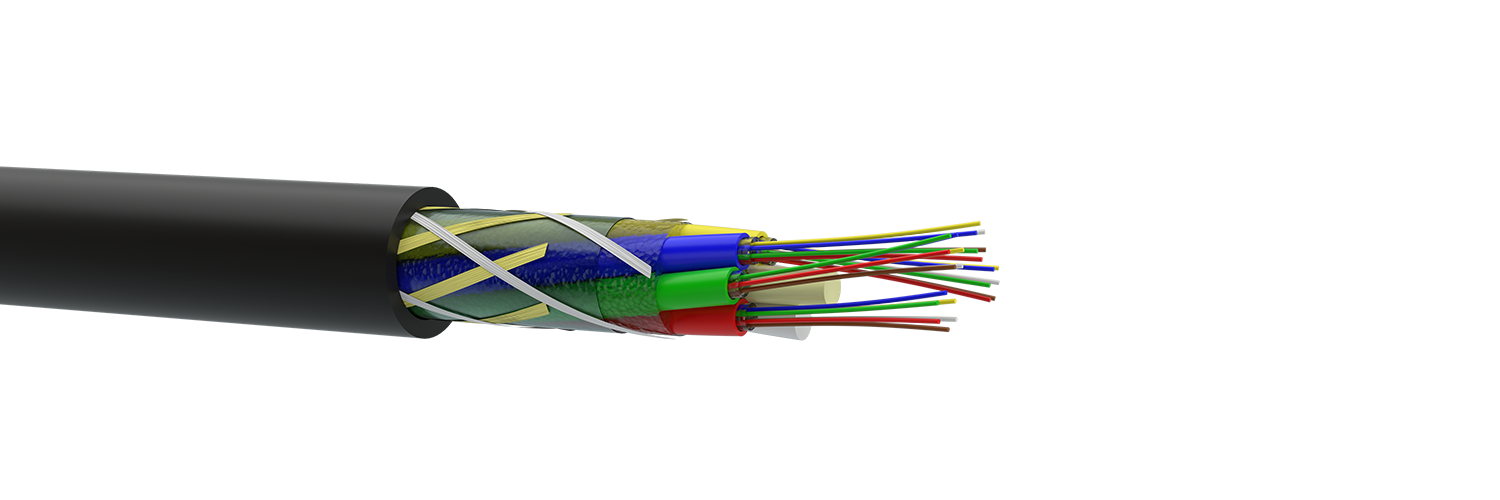

Неброньований волоконно-оптичний кабель ОКЛ

Небронированный волоконно-оптический кабель ОКЛ

Застосування

Кабель призначений для прокладки ручним та механізованим способами в кабельній каналізації, трубах, блоках за відсутності небезпеки пошкодження гризунами і за відсутності загрози затоплення; підвісу на лініях зв'язку, лініях електропередач, контактних мережах залізничного та міського електротранспорту, стовпах міського освітлення, між будинками на високовольтних лініях відповідно до правил улаштування електроустановок (ПУЕ). Кабель забезпечує міцність і гнучкість, необхідну для підвісу та прокладки в кабельну каналізацію, труби і субканали.

Типова конструкція

Небронированный волоконно-оптический кабель ОКЛ

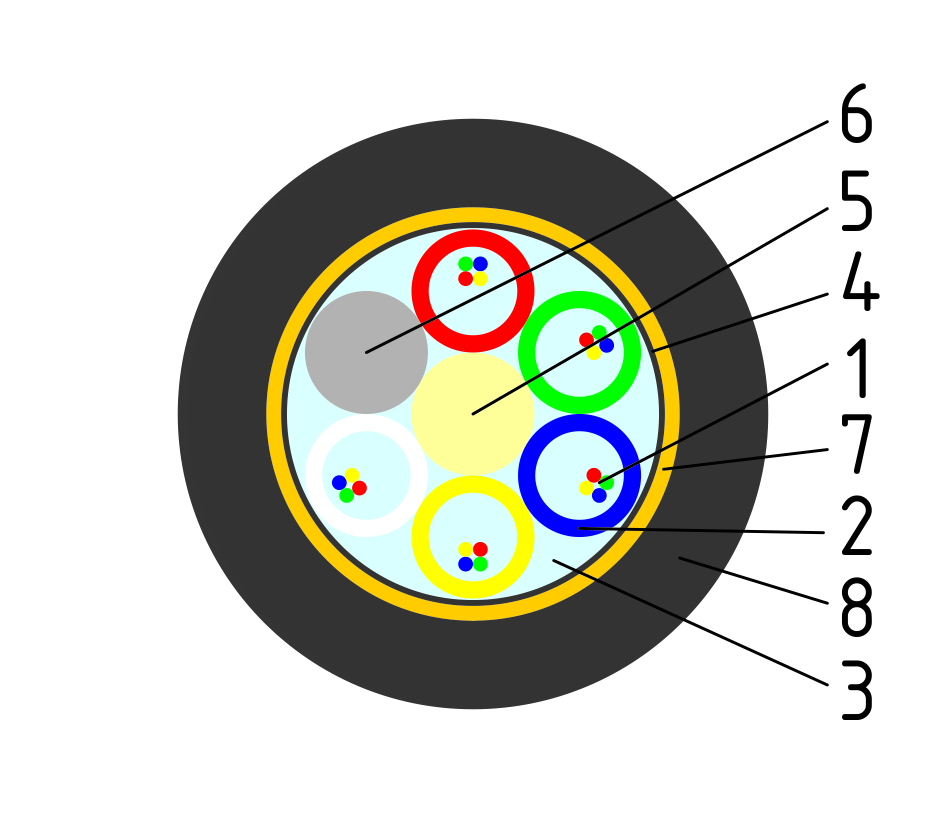

Структура кабелю

1. Оптичні волокна ITU-T G.652 D.
2. Оптичний модуль.
3. Гідрофобний тиксотропний заповнювач.
4. Скріплююча стрічка.
5. Центральний силовий елемент - склопластиковий пруток.
6. Кордель (за наявності).
7. Арамідні нитки.
8. Зовнішня оболонка - поліетилен середнього тиску.

Варіанти виконання

1. З багатомодовим волокном за вимогами ITU-T G.651.1; IEC 60793-2-10.
2. З центральним силовим елементом - сталевий канал або дріт.
3. Із зовнішньою оболонкою з:
- полімеру, що не поширює горіння (Пнг-HF);
- полівінілхлоридного пластикату пониженої горючості (Внг-HF);
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).

Стандарти/ТУ

ТУ У 31.3-05758730-047:2007
IEC 60189-1 IEC 60304 IEC 60332-1-2 IEC 60332-3-22
IEC 60793-1-1 IEC60793-1-4 IEC 60793-2 IEC 60793-2-10
IEC 60793-2-50 IEC 60794-1-1 IEC 60793-1-2 IEC 60794-3
IEC 60794-3-10 IEC 60794-3-20 IEC 60794-3-30 IEC 60811-1-1
IEC 60825-3-1 IEC 61034-2

Основні техніко-експлуатаційні характеристики

Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm 0,36/0,22
Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm 3,5/18

Мінімальний радіус вигину, мм не менше 20 номінальних діаметрів кабелю
Допустиме роздавлююче зусилля, Н/100 мм 3000
Допустиме розтягуюче зусилля, кН 1,5; 2,7 или 3,5
Діапазон температур експлуатації та монтажу, °С -40 °С - +60 °С

Маркування

  Маркування по оболонці кабелю: марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки
  Маркування на основі стандарту DIN VDE 0888: A-DF(ZN)2Y

Номенклатура і масо-габаритні характеристики:

Кількість ОВ у кабелі, шт Код продукції Марка кабелю Діаметр кабелю, мм Маса кабелю, кг/км
4 8711066 ОКЛ-4-ДА(2,7)П-1х4Е1-0,36Ф3,5/0,22Н18-4/0 10,2±0,6 81
8 8711065 ОКЛ-4-ДА(2,7)П-2х4Е1-0,36Ф3,5/0,22Н18-8/0 9,8±0,6 77
12 8711077 ОКЛ-4-ДА(2,7)П-2х6Е1-0,36Ф3,5/0,22Н18-12/0 10,2±0,6 83
16 8711067 ОКЛ-4-ДА(2,7)П-4х4Е1-0,36Ф3,5/0,22Н18-16/0 10,2±0,6 84
24 11645457 ОКЛ-4-ДА(2,7)П-4х6Е1-0,40Ф3,5/0,30Н19-24/0 9,8±0,6 78
48 11645474 ОКЛ-4-ДА(2,7)П-6х8Е1-0,40Ф3,5/0,30Н19-48/0 10,6±0,6 92
