Кабель телефонний ТППепЗБбШп (пара)

Кабель телефонный ТППэпЗБбШп

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму. Прокладка в ґрунтах всіх категорій (крім механізованої - в скельних ґрунтах), не схильних до мерзлотних деформацій, в умовах підвищеної вологості.

Типова конструкція

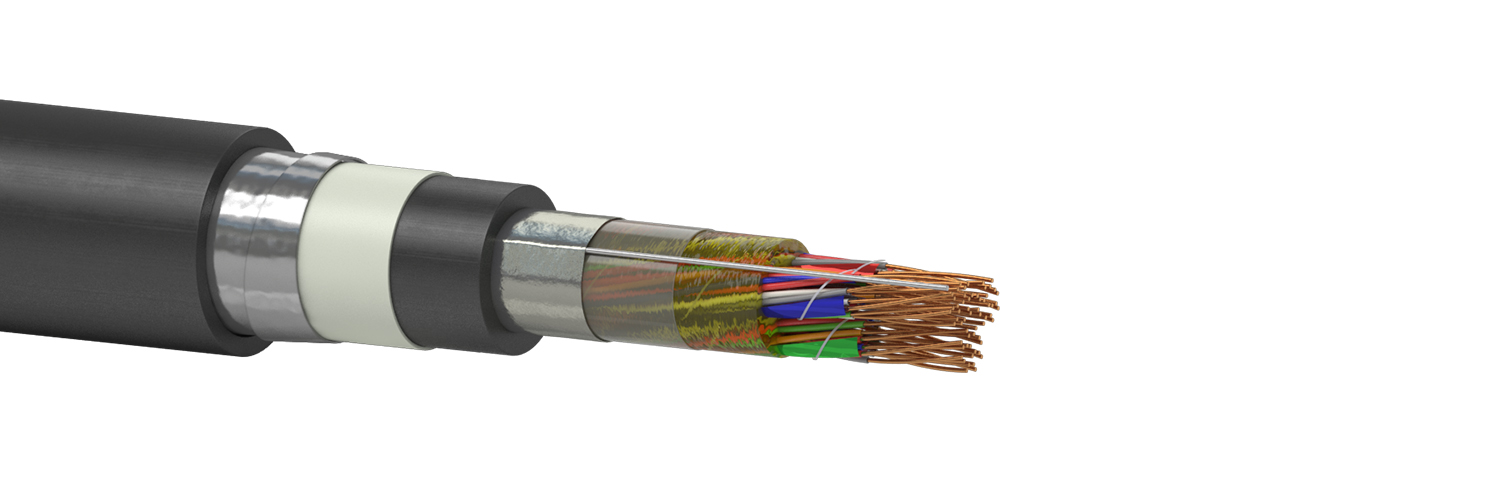

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,32; 0,40; 0,50; 0,64; 0,70 або 0,90 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків (в кабелях з кількістю пар до 100 включно) або з головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.

6. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ, поліамідна або паперово-поліетиленова), накладена подовжньо або спірально. Поверх поясної ізоляції покладено шар гідрофобного заповнювача або водоблокуючої стрічки.

7. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.

8. Оболонка - ПЕ світлостабілізований.

9. Броня - плоскі сталеві оцинковані стрічки, накладені спірально з перекриттям. Подушка під броню - ПВХ стрічки.

10. Захисний шланг - ПЕ світлостабілізована.

Стандарти/ТУ

ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573

Варіанти виконання

Можливе виготовлення кабелю з поздовжнім накладенням сталевої гофрованої ламінованої броні без ПВХ стрічок під бронею.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 12 діаметрів кабелю.
Мінімальний термін служби - 25 років
Діаметр струмопровідних жил, мм, ном. 0,32 0,40 0,50 0,64 0,70 0,90
Електричний опір струмопровідної жили постійному струму, Ом/км, ном. 216 139 90 55 45 27,4
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном. 50±5 50±5 50±5 50±5 50±5 50±5
Електричний опір ізоляції, МОм • км, не менше 5000 5000 5000 5000 5000 5000

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість пар 0,32 мм 0,40 мм 0,50 мм 0,64 мм 0,70 мм 0,90 мм
5 - - 13,6 15,1 15,3 17,9
10 13,2 14,3 15,5 17,3 17,8 22,5
20 15,1 16,6 20,0 21,7 24,2 32,6
30 16,8 19,8 22,7 25,2 27,9 34,5
50 20,6 23,8 28,0 35,3 34,3 41,1
100 25,4 29,8 35,1 42,8 42,7 54,0
200 33,5 37,9 45,5 52,0 56,9
300 37,9 47,0 53,6 60,7
400 41,5 51,6 58,4 67,5 73,5
500 46,6 54,2 63,3 73,5 78,3
600 49,5 58,5 67,7 -

Розрахункова маса кабелю, кг/км (довідкова)

Кількість пар 0,32 мм 0,40 мм 0,50 мм 0,64 мм 0,70 мм 0,90 мм
5 - - 265 326 336 453
10 250 294 346 432 451 670
20 324 399 538 590 881 1268
30 399 530 786 964 1133 1625
50 574 856 1107 1506 1636 2307
100 982 1277 1726 2245 2547 3903
200 1538 2060 2853 3739 4392
300 1963 2916 3868 5091 5946
400 2352 3421 4562 6331 7430
500 2884 3916 5383 7544 7588
600 3260 4521 6180 - -
