Кабель сигнально-блокувальний СБПу
Застосування
Кабель призначений для електричних установок зв'язку та залізничної сигналізації, централізації, блокування та автоматики з номінальною змінною напругою 380 В або постійною напругою 700 В.
Прокладка в землі (в траншеях) в умовах агресивного середовища при відсутності механічних впливів на кабель.

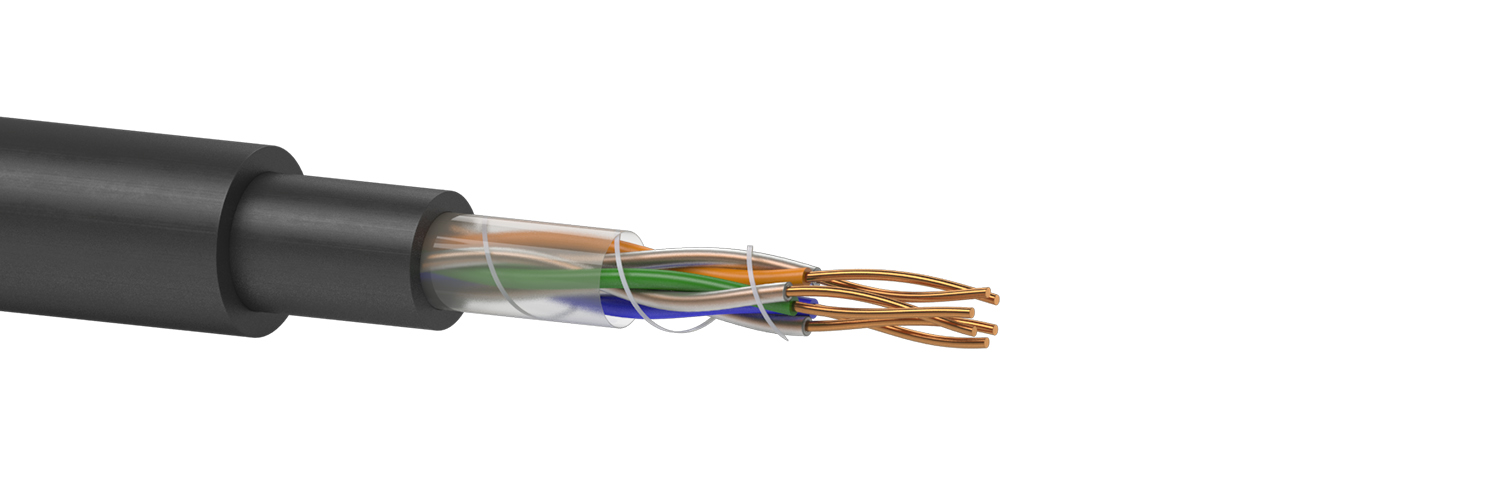

Типова конструкція
1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,0 мм.
2. Ізоляція жил - поліетилен (ПЕ).
3. Елементарний пучок - формується з одиночних жил або пар. Скріплююча обмотка пучка - капронова нитка.
4. Сердечник кабелю складається з одиночних жил або пар (у кількості жил або пар до 12) або з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка. Кількість пар: 3, 4, 7, 10, 12, 14, 19, 24, 27 або 30. Кількість одиночних жил: 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30 , 33, 37, 42, 48, 61.
5. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е).
6. Оболонка - подвійна:
перша - ПЕ або ПВХ;
друга - ПЕ світлостабілізований.
.
Стандарти/ТУ
ТУ У 31.3-05758730-018-2004
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -50 °C до +60 °C | ||
| Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C | ||
| Радіус вигину не менше 7 діаметрів кабелю | ||
| Мінімальний термін служби - 25 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,9 | 1,0 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 28,8 | 23,3 |
| Робоча ємність пар кабелів парної скрутки, нФ / км, не більше | 100 | 100 |
| Робоча ємність жил кабелів з поодинокими жилами, нФ / км, не більше | 150 | 150 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 9,9 | |
| 4 | 10,4 | |
| 5 | 10,9 | |
| 7 | 11,4 | |
| 9 | 12,7 | |
| 12 | 14,0 | |
| 16 | 15,1 | |
| 19 | 16,2 | |
| 21 | 16,2 | |
| 24 | 17,3 | |
| 27 | 17,3 | |
| 30 | 18,4 | |
| 33 | 18,4 | |
| 37 | 19,3 | |
| 42 | 20,2 | |
| 48 | 21,0 | |
| 61 | 23,3 | |
| 3х2 | 12,1 | |
| 4х2 | 13,0 | |
| 7х2 | 15,0 | |
| 10х2 | 16,9 | |
| 12х2 | 18,4 | |
| 14х2 | 19,9 | |
| 19х2 | 22,0 | |
| 24х2 | 23,6 | |
| 27х2 | 24,8 | |
| 30х2 | 25,5 |
Розрахункова маса кабелю, кг / км (довідкова)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 86 | |
| 4 | 98 | |
| 5 | 110 | |
| 7 | 131 | |
| 9 | 158 | |
| 12 | 202 | |
| 16 | 245 | |
| 19 | 279 | |
| 21 | 293 | |
| 24 | 329 | |
| 27 | 354 | |
| 30 | 385 | |
| 33 | 408 | |
| 37 | 449 | |
| 42 | 496 | |
| 48 | 551 | |
| 61 | 675 | |
| 3х2 | 128 | |
| 4х2 | 151 | |
| 7х2 | 215 | |
| 10х2 | 278 | |
| 12х2 | 340 | |
| 14х2 | 387 | |
| 19х2 | 485 | |
| 24х2 | 581 | |
| 27х2 | 637 | |
| 30х2 | 690 |
