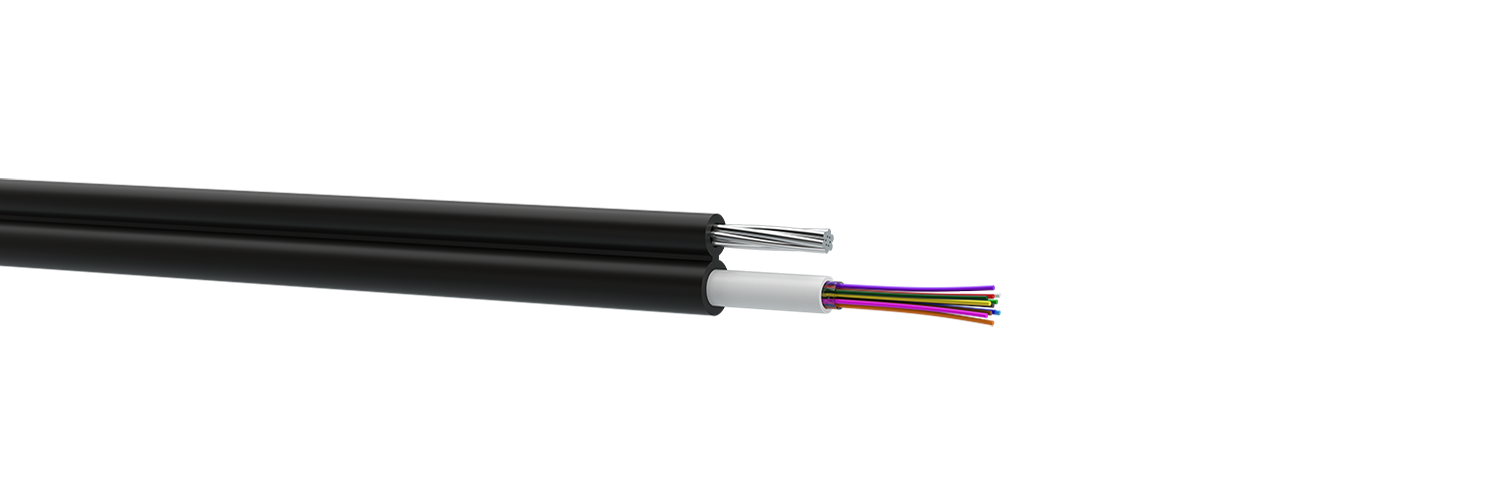

Підвісний волоконно-оптичний кабель ОКТ8
Застосування
Кабель призначений для підвіски на опорах ліній зв'язку, контактних мережах залізничного міського транспорту, стовпах міського освітлення, між будівлями і спорудами.

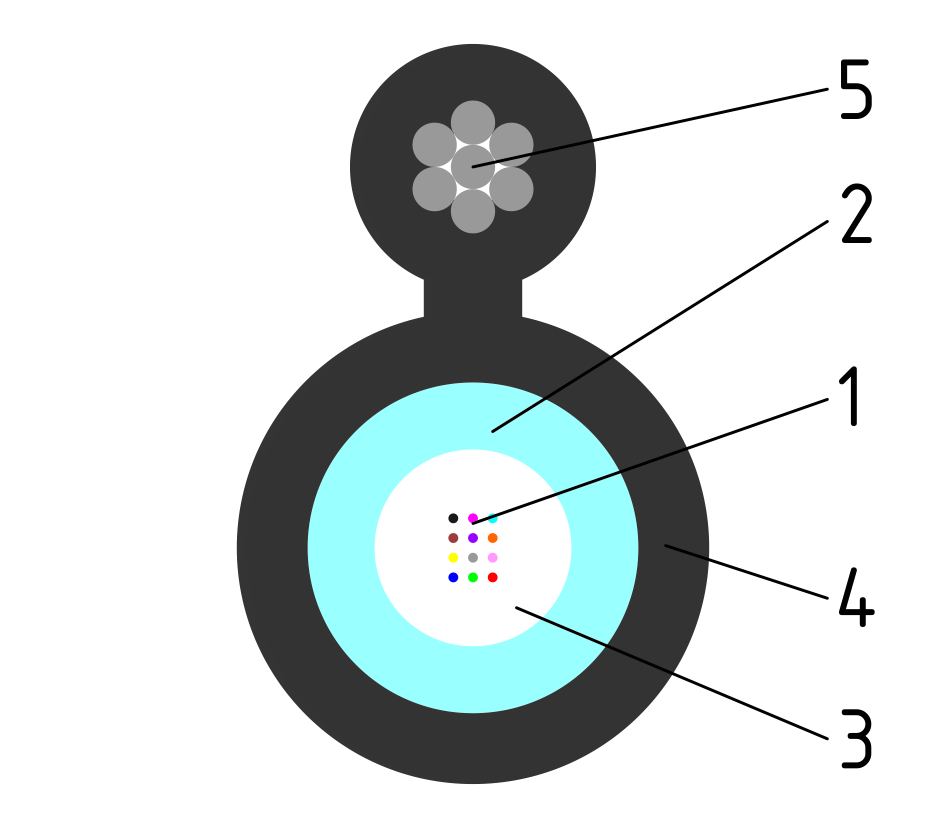

Типова конструкція
1. Оптичне волокно ITU-T G.652 D або G.657A1
2. Тиксотропний гідрофобний заповнювач.
3. Центральна трубка.
4. Зовнішня оболонка - поліетилен середнього тиску.
5. Виносний силовий елемент - сталевий канат або дріт.
Варіанти виконання
1. З багатомодовим волокном по ITU-T G.651.1; IEC 60793-2-10.
2. З виносним силовим елементом - склопластиковий пруток.
3. Із зовнішньою оболонкою з:
- полімеру, що не поширює горіння (Пнг-HF);
- полівінілхлоридного пластикату пониженої горючості (Внг-HF);
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).
Стандарти/ТУ
ТУ У 31.3-05758730-032-2003
IEC 60332-1-2 IEC 60793-1-1 IEC 60793-1-1 IEC 60793-1-20
IEC 60793-1-21 IEC60793-1-22 IEC 60793-1-40 IEC 60793-1-43
IEC 60793-1-44 IEC 60793-1-41 IEC 60793-1-42 IEC 60793-2
IEC 60793-1-45 IEC 60794-1-1 IEC 60794-1-2 I IEC 60794-3
IEC 60794-3-10 IEC 60794-3
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 3000 |
| Допустиме розтягуюче зусилля, кН | 1,5; 2,7; 4,0; 6,0; 8,0 или 10,0 |
| Діапазон температур експлуатації та монтажу, °С | -40 °С - +60 °С |
Маркування
| Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: A-D2YТ |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт. | Код конструкції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 2 | 31853102 | ОКТ8-М(1,5)П...2Е1 | 10,9х4,0 (±0,4) | 47 |
| 4 | 31853104 | ОКТ8-М(1,5)П...4Е1 | 10,9х4,0 (±0,4) | 47 |
| 4 | 31852104 | ОКТ8-М(2,7)П...4Е1 | 11,9х4,0 (±0,4) | 69 |
| 8 | 31853108 | ОКТ8-М(1,5)П...8Е1 | 11.4х4,5 (±0,4) | 51 |
| 8 | 31852108 | ОКТ8-М(2,7)П...8Е1 | 12,4х4,5 (±0,4) | 72 |
| 8 | 88832308 | ОКТ8-М(4,0)П...8Е1 | 14,1х5,5 (±0,4) | 100 |
| 12 | 31853112 | ОКТ8-М(1,5)П...12Е1 | 11,4х4,5 (±0,4) | 51 |
| 12 | 31852112 | ОКТ8-М(2,7)П...12Е1 | 12,4х4,5 (±0,4) | 72 |
| 12 | 88832312 | ОКТ8-М(4,0)П...12Е1 | 14,1х5,5 (±0,4) | 101 |
| 16 | 31852116 | ОКТ8-М(2,7)П...2х8Е1 | 14,5х6,6 (±0,4) | 87 |
| 16 | 88832316 | ОКТ8-М(4,0)П...2х8Е1 | 15,2х6,6 (±0,4) | 111 |
| 24 | 31852124 | ОКТ8-М(2,7)П...2х12Е1 | 14,5х6,6 (±0,4) | 91 |
| 24 | 88832324 | ОКТ8-М(4,0)П...2х12Е1 | 15,2х6,6 (±0,4) | 111 |
| 36 | 31852136 | ОКТ8-М(2,7)П...3х12Е1 | 15,9х8,0 (±0,4) | 108 |
| 36 | 88832336 | ОКТ8-М(4,0)П...3х12Е1 | 16,6х8,0 (±0,4) | 129 |
| 48 | 31852148 | ОКТ8-М(2,7)П...4х12Е1 | 15,9х8,0 (±0,4) | 108 |
| 48 | 88832348 | ОКТ8-М(4,0)П...4х12Е1 | 16,6х8,0 (±0,4) | 129 |
| 64 | 88832364 | ОКТ8-М(4,0)П...8х8Е1 | 18,1х9,5 (±0,4) | 152 |
| 72 | 88832372 | ОКТ8-М(4,0)П...6х12Е1 | 18,1х9,5 (±0,4) | 152 |
| 96 | 88832396 | ОКТ8-М(4,0)П...8х12Е1 | 18,1х9,5 (±0,4) | 153 |
