Кабель високочастотний кросовий станційний КВКСл

Кабель высокочастотный кроссовый станционный КВКСл

Застосування

Для нестаціонарних кросових з'єднань і монтажу високочастотного станційного устаткування напругою до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Для внутрішньої нестаціонарної прокладки.

Типова конструкція

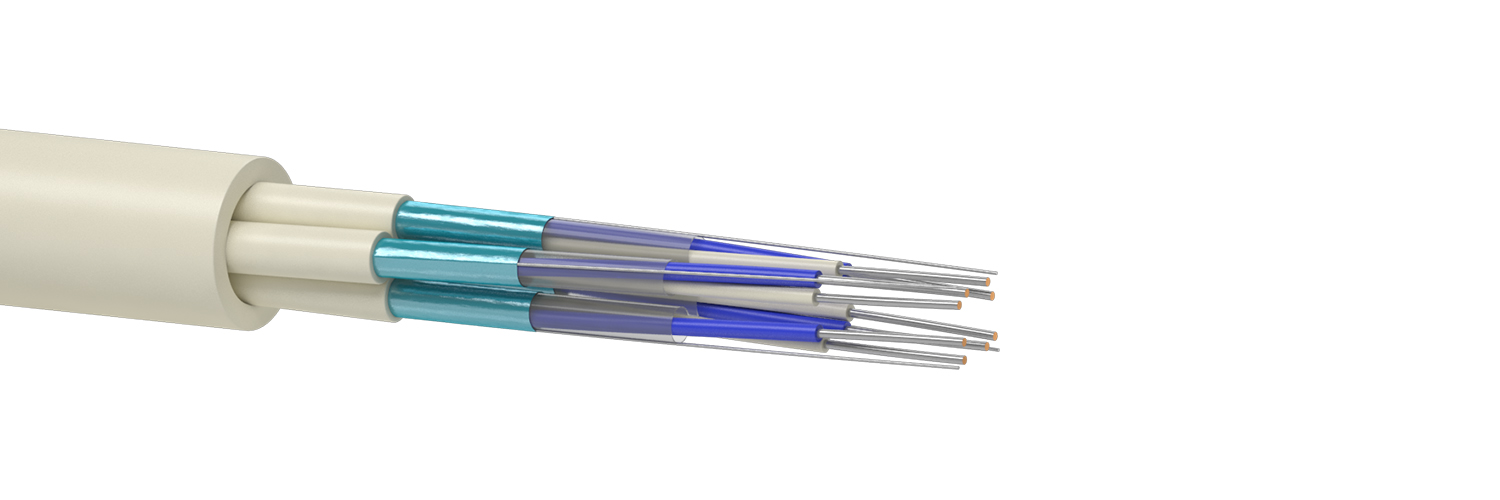

Структура кабелю

1. Струмопровідна жила – мідний м'який луджений дріт
Ø 0,40 або 0,50 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили,що різко відрізняються за кольором, скручені в пару односпрямованою скруткою.

3. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

4. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

5. Оболонка - полівінілхлоридний пластикат (ПВХ).

6. Сердечник двопарного кабелю складається з двох паралельно покладених промаркованих однопарних кабелів. Сердечник багатопарного (більше двох пар) кабелю складається зі скручених разом промаркованих однопарних кабелів.

7. Оболонка багатопарного кабелю - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-045:2007

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше 60 60
Електричний опір ізоляції, не менше, МОм•км 6500 6500
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1000 кГц, не менше, дБ (для багатопарних кабелів) 80 80
Власне загасання, на довжині 100 м, при частоті 1000 кГц, не менше, дБ 3,5 3,2

Зовнішній діаметр кабелю, мм

Кількість пар 0,40 мм 0,50 мм
1 4,0 5,0
2 5,6х9,0 5,6х9,3
4 9,8 12,0
8 13,4 15,0
16 17,0 20,4
24 21,2 25,0

Маса кабелю, кг/км

Кількість пар 0,40 мм 0,50 мм
1 11 15
2 22 26
4 64 82
8 115 147
16 216 276
24 315 407
