Розподільчий волоконно-оптичний кабель ОКВо (Breakout)

Распределительный волоконно-оптический кабель ОКВо (Breakout)

Застосування

В якості розподільного кабелю в локальних мережах для з'єднання апаратури зв'язку із магістральним кабелем і для кінцевої розводки. Прокладка в приміщеннях у вертикальних трубопроводах, вертикальних шахтах, в будівлях між поверхами.

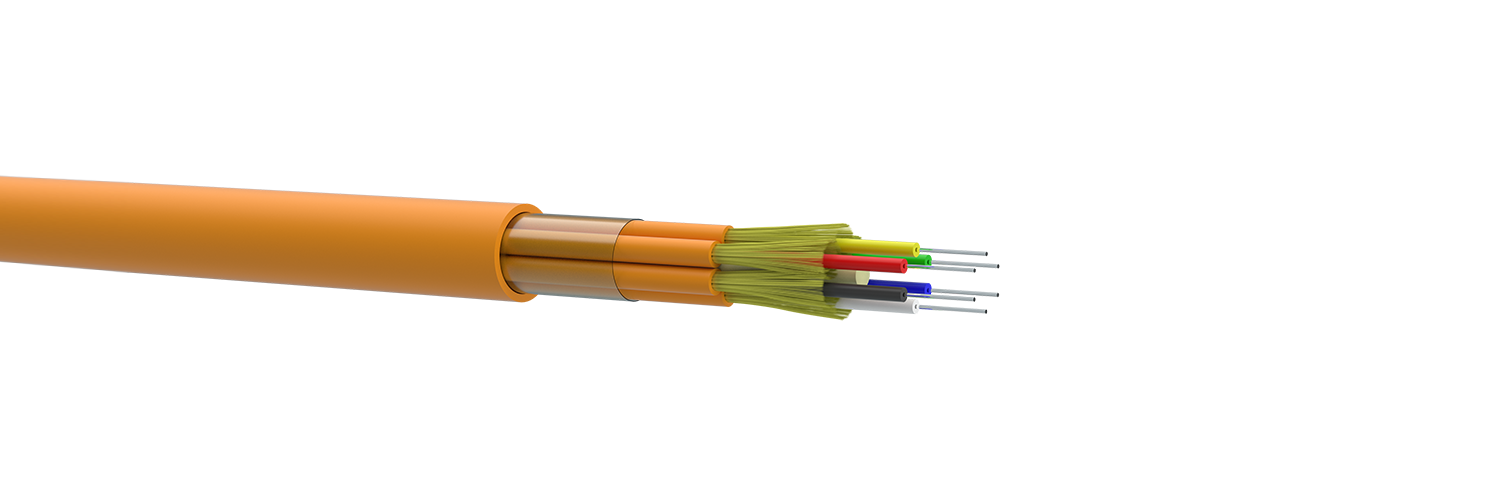

Типова конструкція

Распределительный волоконно-оптический кабель ОКВо (Breakout)

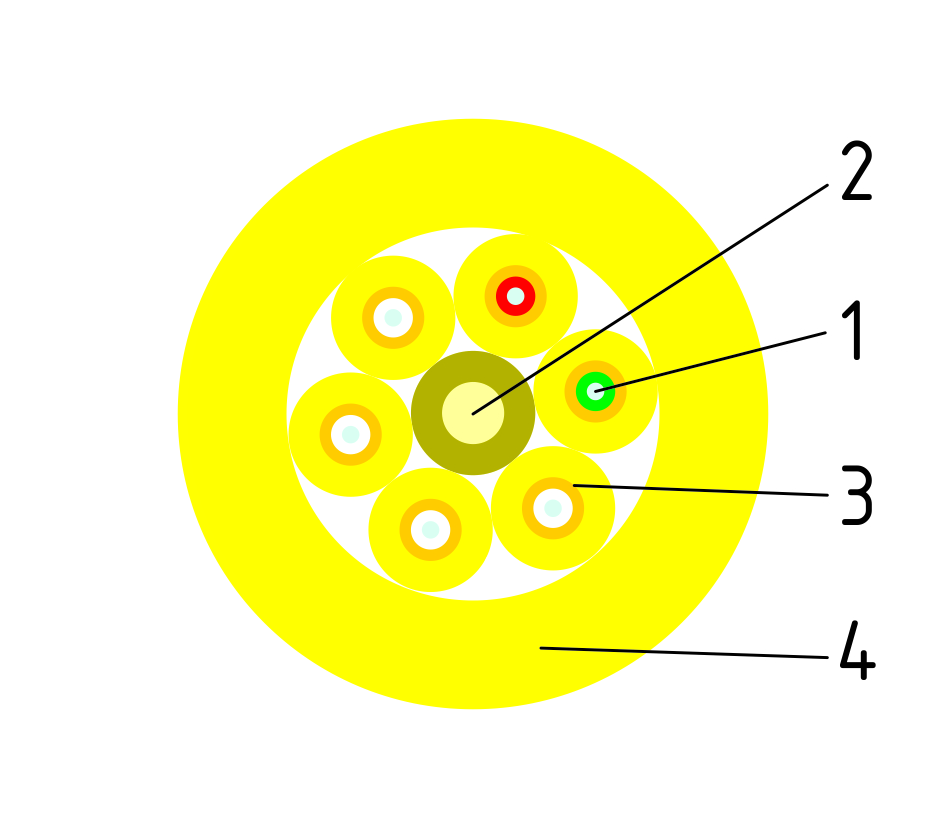

Структура кабелю

1. Оптичне влокно ITU-T G.652 D.
2. Центральний силовий елемент.
3. Мінікабель:
- пщільна захисна оболонка;
- силовий елемент;
- зовнішня оболонка.
4. Оболонка.

Варіанти виконання

1. ОВ:
- ITU-T G.657; ITU-T G.652 D;
- багатомодове волокно ITU-T G.651.1; IEC 60793-2-10.
2. Силовий елемент - арамідні нитки.
3. Щільна захисна оболонка з
- компаунда, що не поширює горіння, низькодимного, безгалогенного (LSZH);
4. Оболонка з:
- полівінілхлоридного пластикату зниженої горючості (Внг-HF);
- полівінілхлоридного пластикату зі зниженим димогазовиділенням (Внг-LS);
- пополімера, що не поширює горіння зі зниженим димогазовиділенням, безгалогенного (LSZH).

Стандарти/ТУ

ТУ У 31.3-05758730-016-2004
IEC 60304 IEC 60793-2-50 IEC 60794-2-20
IEC 60793-1-1 IEC60794-2 IEC 60794-3-10
IЕС60794-1-2 IEC 60794-3-20 IEC 60793-2
IEC 60793-2 IEC 60794-3 IEC 60794-3
IEC 60793-2-10 IEC 60794-2-10

Основні техніко-експлуатаційні характеристики

Максимальний індивідуальний коефіцієнт загасання, дБ/км: - 1310nm/1550 nm 0,5/0,5
Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm 3,5/20
Тип ОВ ITU-T G.657; ITU-T G.652 D; ITU-T G.651.1; IEC 60793-2-10
Мінімальний радіус вигину, мм не менше 20 номінальних діаметрів кабелю
Допустиме роздавлююче зусилля, Н/100 мм 1000
Допустиме розтягуюче зусилля, кН 0,4; 0,6; 0,8; 1,0; 1,2; 1,6; 1,8; 2,0; 2,4; 3,0; 3,6
Діапазон температур експлуатації та монтажу, °С 0 °С - +60 °С

Маркування

  Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки
  На основі стандарту DIN VDE 0888: J-V(ZN)Н

Номенклатура і масо-габаритні характеристики:


Конструкція кабелю, включаючи масо-габаритні розміри, розраховується виходячи з індивідуальних вимог замовника.
