Кабель високочастотний кросовий станційний КВКС
Застосування
Для нестаціонарних кросових з'єднань і монтажу високочастотного станційного устаткування напругою до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму. Для внутрішньої нестаціонарної прокладки.

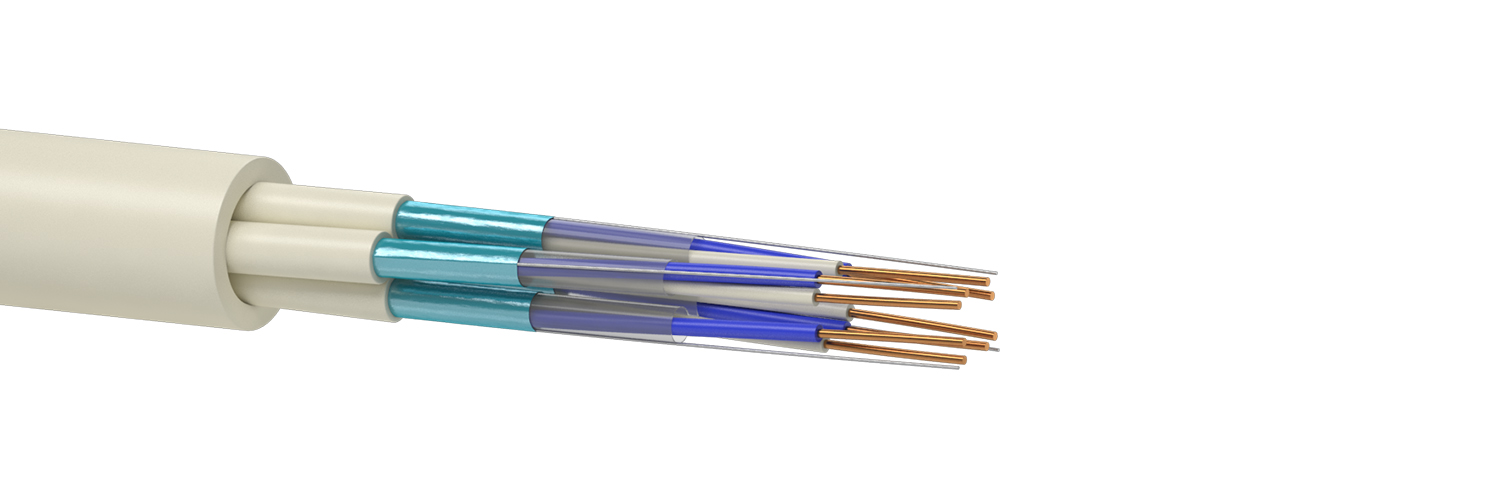

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,40 або 0,50 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою скруткою.
3. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.
4. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.
5. Оболонка - полівінілхлоридний пластикат (ПВХ).
6. Сердечник двопарного кабелю складається з двох паралельно покладених промаркованих однопарних кабелів. Сердечник багатопарного (більше двох пар) кабелю складається зі скручених разом промаркованих однопарних кабелів.
7. Оболонка багатопарного кабелю - полівінілхлоридний пластикат (ПВХ).
Стандарти/ТУ
ТУ У 31.3 - 05758730-045:2007
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -20 °C до +60 °C | ||
| Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C | ||
| Радіус вигину не менше 10 діаметрів кабелю. | ||
| Мінімальний термін служби - 20 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,40 | 0,50 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 150 | 100 |
| Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше | 60 | 60 |
| Електричний опір ізоляції, не менше, МОм•км | 6500 | 6500 |
| Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1000 кГц, не менше, дБ (для багатопарних кабелів) | 80 | 80 |
| Власне загасання, на довжині 100 м, при частоті 1000 кГц, не менше, дБ | 3,5 | 3,2 |
Зовнішній діаметр кабелю, мм
| Кількість пар | 0,40 мм | 0,50 мм |
| 1 | 4,0 | 5,0 |
| 2 | 5,6х9,0 | 5,6х9,3 |
| 4 | 9,8 | 12,0 |
| 8 | 13,4 | 15,0 |
| 16 | 17,0 | 20,4 |
| 24 | 21,2 | 25,0 |
Маса кабелю, кг / км
| Кількість пар | 0,40 мм | 0,50 мм |
| 1 | 11 | 15 |
| 2 | 22 | 26 |
| 4 | 64 | 82 |
| 8 | 115 | 147 |
| 16 | 216 | 276 |
| 24 | 315 | 407 |
