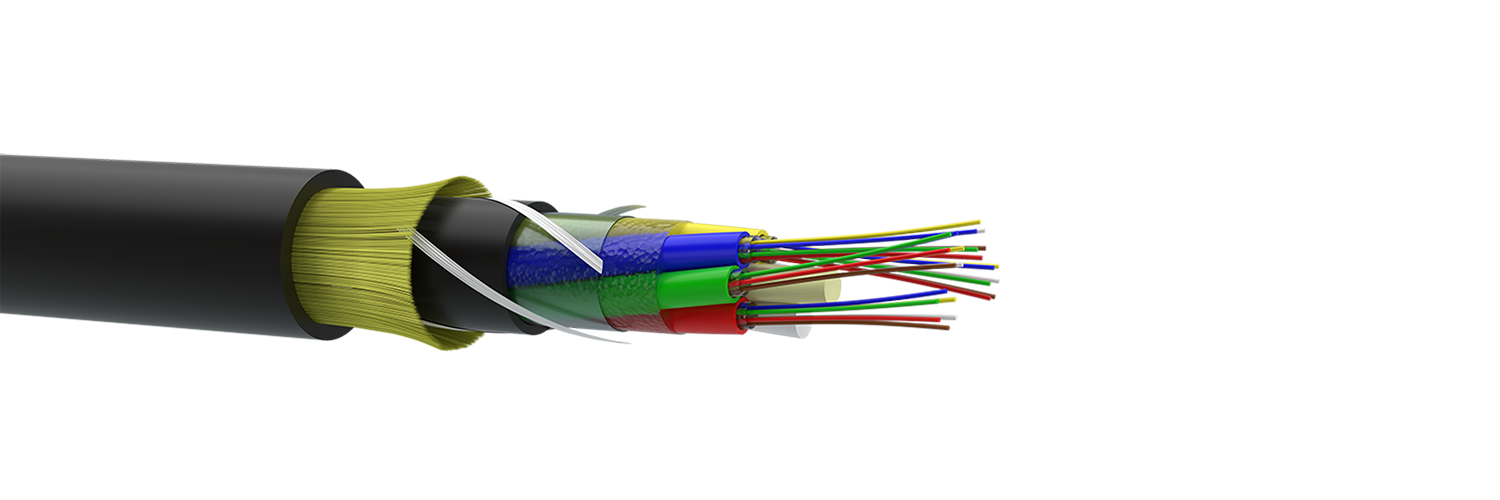

Самонесучий волоконно-оптичний кабель ОКЛ (ADSS)
Застосування
Кабель призначений для підвіски та експлуатації на опорах повітряних ліній зв'язку, міського електротранспорту та повітряних лініях електропередачі в умовах впливу навантажень від вітру, ожеледі, температури та їх комбінацій. При електричному потенціалі в точці підвісу більше 12 кВ - застосовується трекінгостійкий поліетилен для оболонок.

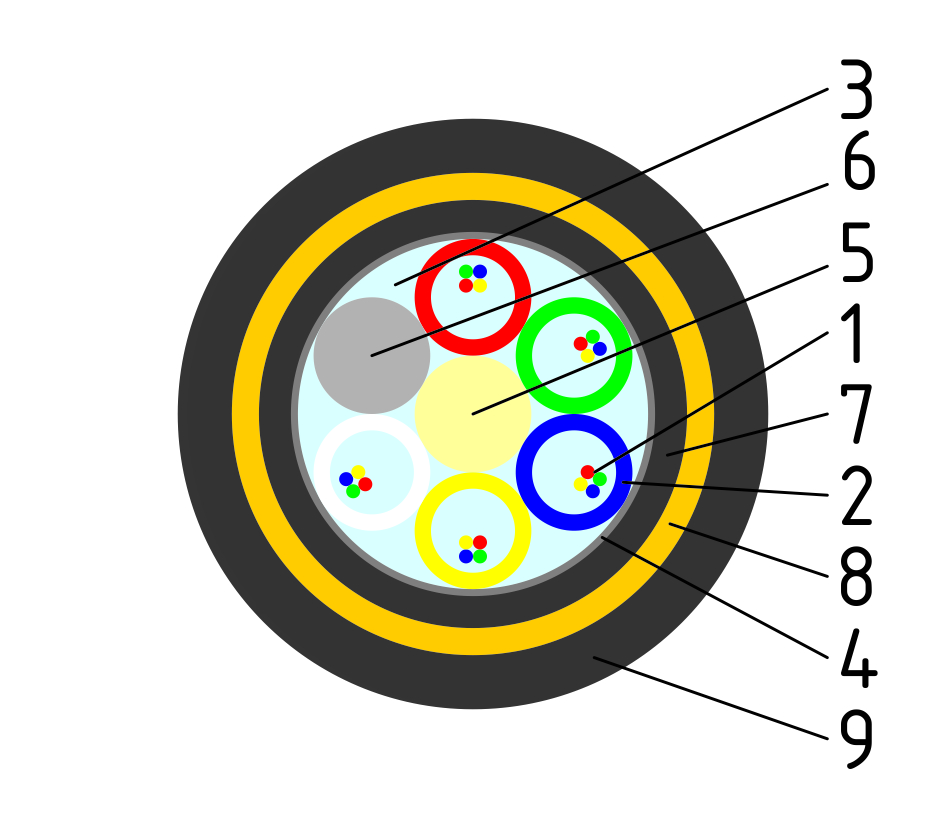

Типова конструкція
1. Оптичні волокна ITU-T G.652 D.
2. Оптичний модуль.
3. Гідрофобний тиксотропний заповнювач.
4. Скріплююча стрічка.
5. Центральний силовий елемент - склопластиковий пруток.
6. Кордель (за наявності).
7. Проміжна оболонка з поліетилену.
8. Периферійний силовий елемент - арамідні нитки.
9. Зовнішня оболонка з поліетилену.
Варіанти виконання
1. З багатомодовим волокном за вимогами ITU-T G.651.1; IEC 60793-2-10
2. "Сухий" спосіб водоблокування.
3. Із зовнішньою оболонкою з трекінгостійкого поліетилену.
Стандарти/ТУ
ТУ У 31.3-05758730-047:2007
IEC 60189-1 IEC 60304 IEC 60332-1-2 IEC 60332-3-22
IEC 60793-1-1 IEC60793-1-4 IEC 60793-2 IEC 60793-2-10
IEC 60793-2-50 IEC 60794-1-1 IEC 60793-1-2 IEC 60794-3
IEC 60794-3-10 IEC 60794-3-20 IEC 60794-3-30 IEC 60811-1-1
IEC 60825-3-1 IEC 61034-2
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 3000 |
| Допустиме розтягуюче зусилля, кН | 7,0; 10,0 и 15,0 |
| Діапазон температур експлуатації та монтажу, °С | -40 °С - +60 °С |
Маркування
| Маркування по оболонці кабелю: марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| Маркування на основі стандарту DIN VDE 0888: A-DF(ZN)2Y |
Номенклатура і масо-габаритні характеристики:
| Конструкція кабелю, включаючи масо-габаритні розміри, розраховується виходячи з індивідуальних вимог замовника. |
