КАБЕЛІ ЗВ'ЯЗКУ
Кабель телефонного зв'язку і радіофікації ПРППМ
Застосування
Кабель призначений для експлуатації при напрузі до 380 В частотою до 10 кГц на абонентських лініях телефонного зв'язку і розподільних мережах.
Прокладка в ґрунті, по телефонній каналізації, колекторах, по зовнішніх стінах будівель. Допускається прокладка на опорах повітряних ліній зв'язку в районах, не схильних до сильної ожеледі та вітру.
Типова конструкція

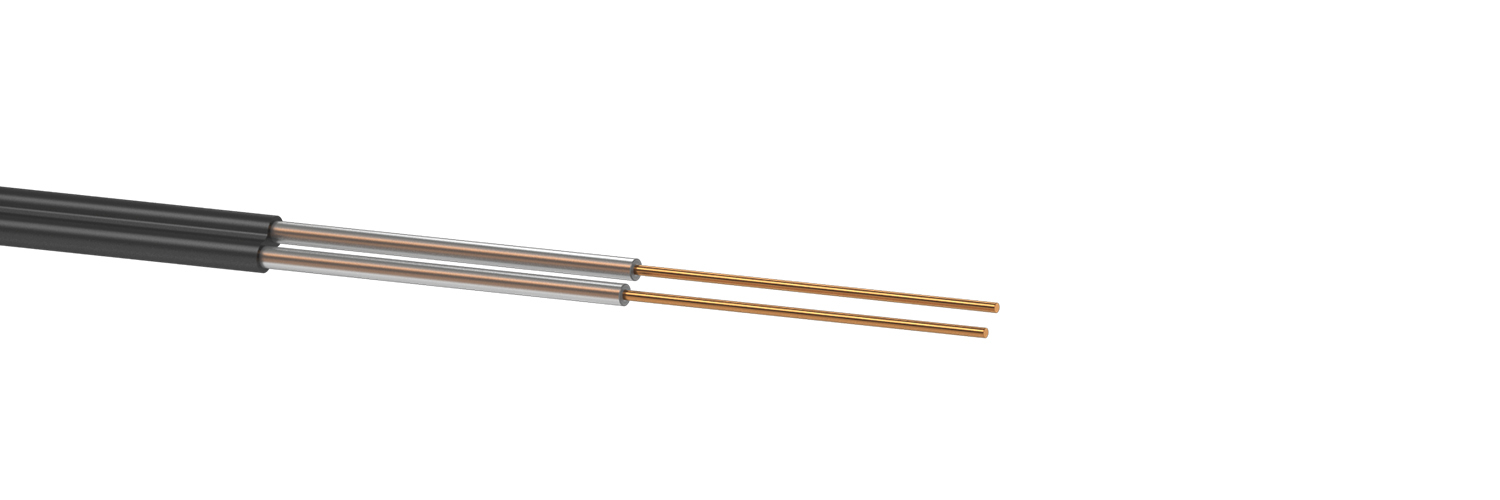

Структура кабелю
1. Струмопровідна жила - мідний дріт Ø 0,8; 0,9 або 1,2 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили укладені паралельно.
3. Оболонка - ПЕ світлостабілізований.
Стандарти/ТУ
ТУ У 05758730.009-98
Варіанти виконання
При наявності вимоги до нерозповсюдження горіння можливе виготовлення кабелю ПРПВМ з оболонкою із полівінілхлоридного пластикату.
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -60 °C до +50 °C | |||
| Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C | |||
| Мінімальний радіус вигину при монтажі: 10 найменших зовнішніх розмірів кабелю | |||
| Мінімальний термін служби – 10 років | |||
| Діаметр струмопровідних жил, мм, ном. | 0,8 | 0,9 | 1,2 |
| Електричний опір жили, Ом/км, не більше | 36,0 | 28,4 | 16,0 |
| Робоча електрична ємність, нФ/км, не більше | 50 | 50 | 56 |
| Електричний опір ізоляції між жилами після 3 годин перебування у воді, МОм, не менше | 10000 | 10000 | 10000 |
| Тягове зусилля при прокладанні кабелю Н(кгс), не більше | 196 (20) | 245 (25) | 294,3 (30) |
Максимальні зовнішні розміри кабелю, мм
| Марка кабелю | 0,8 мм | 0,9 мм | 1,2 мм |
| ПРППМ | 3,4 х 7,0 | 3,7 х 7,6 | 4,4 х 9,0 |
Розрахункова маса кабелю, кг/км
| Марка кабелю | 0,8 мм | 0,9 мм | 1,2 мм |
| ПРППМ | 22 | 26 | 42 |
