Кабель сигнально-блокувальний СБЗПУ
Застосування
Кабель призначений для електричних установок зв'язку та залізничної сигналізації, централізації, блокування та автоматики з номінальною змінною напругою 380 В або постійною напругою 700 В.
Прокладка в землі (траншеях), в умовах агресивного середовища, при відсутності механічних впливів на кабель, в умовах підвищеної вологості.

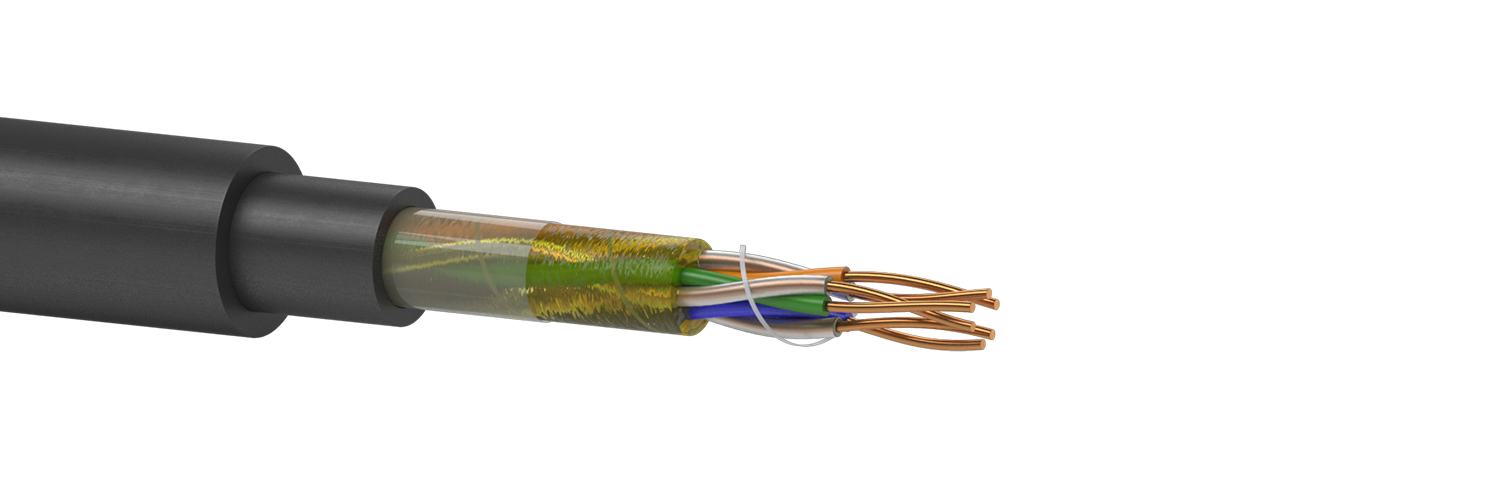

Типова конструкція
1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,0 мм.
2. Ізоляція жил - поліетилен (ПЕ).
3. Елементарний пучок - формується з одиночних жил або пар. Скріплююча обмотка пучка - капронова нитка.
4. Сердечник кабелю складається з одиночних жил або пар (у кількості жил або пар до 12) або з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка. Кількість пар: 3, 4, 7, 10, 12, 14, 19, 24, 27 або 30. Кількість одиночних жил: 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30 , 33, 37, 42, 48, 61.
5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.
6. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е).
7. Оболонка - подвійна:
перша - ПЕ або ПВХ;
друга - ПЕ світлостабілізований.
Стандарти/ТУ
ТУ У 31.3-05758730-018-2004
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -50 °C до +60 °C | ||
| Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C | ||
| Радіус вигину не менше 7 діаметрів кабелю | ||
| Мінімальний термін служби - 25 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,9 | 1,0 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 28,8 | 23,3 |
| Робоча ємність пар кабелів парної скрутки, нФ / км, не більше | 100 | 100 |
| Робоча ємність жил кабелів з поодинокими жилами, нФ / км, не більше | 150 | 150 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 |
