КАБЕЛІ ЗВ'ЯЗКУ

Кабель для структурованих кабельних мереж КППЕ-ВП (16)

Кабель для структурированных кабельных сетей КППЭ-ВП (16)

Застосування

Для експлуатації в структурованих кабельних системах (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка в телефонній каналізації, в колекторах, шахтах, по стінах будівель, в умовах підвищених електромагнітних впливів.

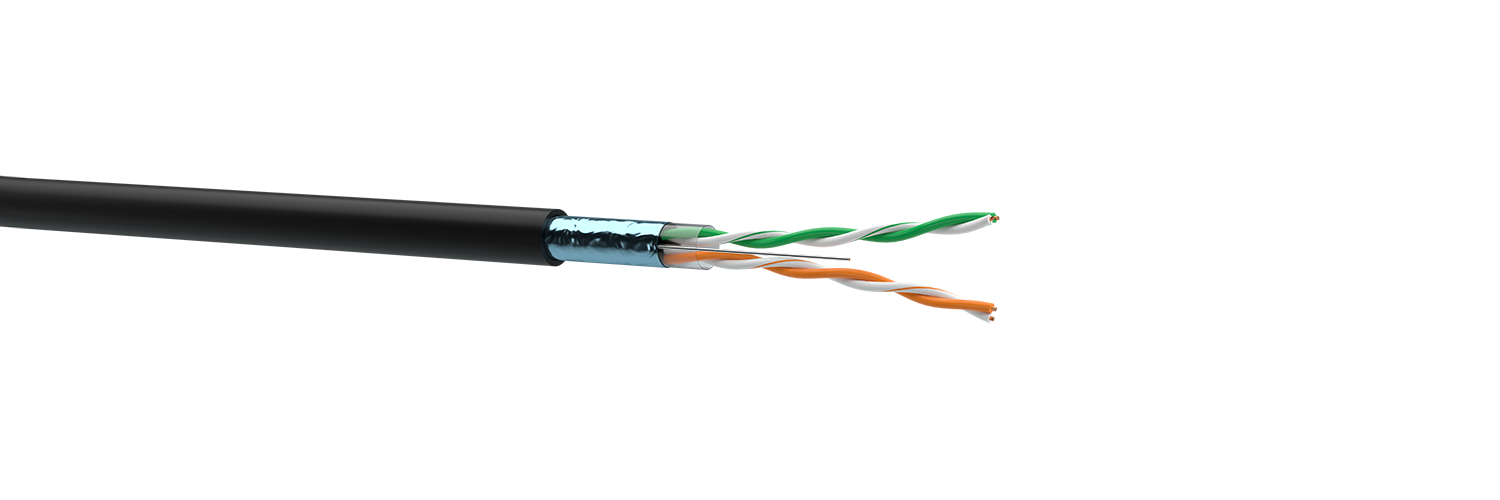

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40 або 0,50 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили,що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

7. Оболонка - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном.	0,40	0,50
Електричний опір струмопровідної жили постійному струму, Ом/км, не більше	150	100
Омічна асиметрія жил парі, %, не більше	5	5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше	55	55
Електричний опір ізоляції, не менше, МОм•км	5000	5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, не менше, дБ:
- при частоті 1 000 кГц	41	41
- при частоті 4 000 кГц	32	32
- при частоті 10 000 кГц	26	26
- при частоті 16 000 кГц	23	23
Власне загасання, на довжині 100 м, не більше, дБ:
- при частоті 1 000 кГц	4,0	4,0
- при частоті 4 000 кГц	5,6	5,6
- при частоті 10 000 кГц	9,8	9,8
- при частоті 16 000 кГц	13,1	13,1
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц	39	39
- при частоті 4 000 кГц	27	27
- при частоті 10 000 кГц	19	19
- при частоті 16 000 кГц	15	15
Зворотні втрати (RL), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц	12	12
- при частоті 4 000 кГц	12	12
- при частоті 10 000 кГц	12	12
- при частоті 16 000 кГц	10	10

Зовнішній діаметр кабелю, мм, не більше

Кількість пар	0,40 мм	0,50 мм
5	10,4	11,3
10	11,6	12,8
20	13,5	16,3
25	14,3	17,2
30	15,8	18,1
50	18,0	20,7
100	24,7	28,5
150	28,7	33,6
200	31,3	37,7
300	38,7	45,2

Маса кабелю, кг/км

Кількість пар	0,40 мм	0,50 мм
5	42	54
10	62	85
20	103	146
25	121	174
30	140	203
50	214	314
100	403	600
150	567	853
200	736	1112
300	1061	1617
