Кабель зв'язку телефонний шахтний КСШ

Кабель связи телефонный шахтный КСШ

Застосування

Кабель призначений для організації зв'язку та передачі інформації в підземних виробках шахт і на поверхні у вибухонебезпечних середовищах з високою вологістю. Прокладка в шахтах по горизонтальних і похилих виробках та зовнішня прокладка на поверхні.

Типова конструкція

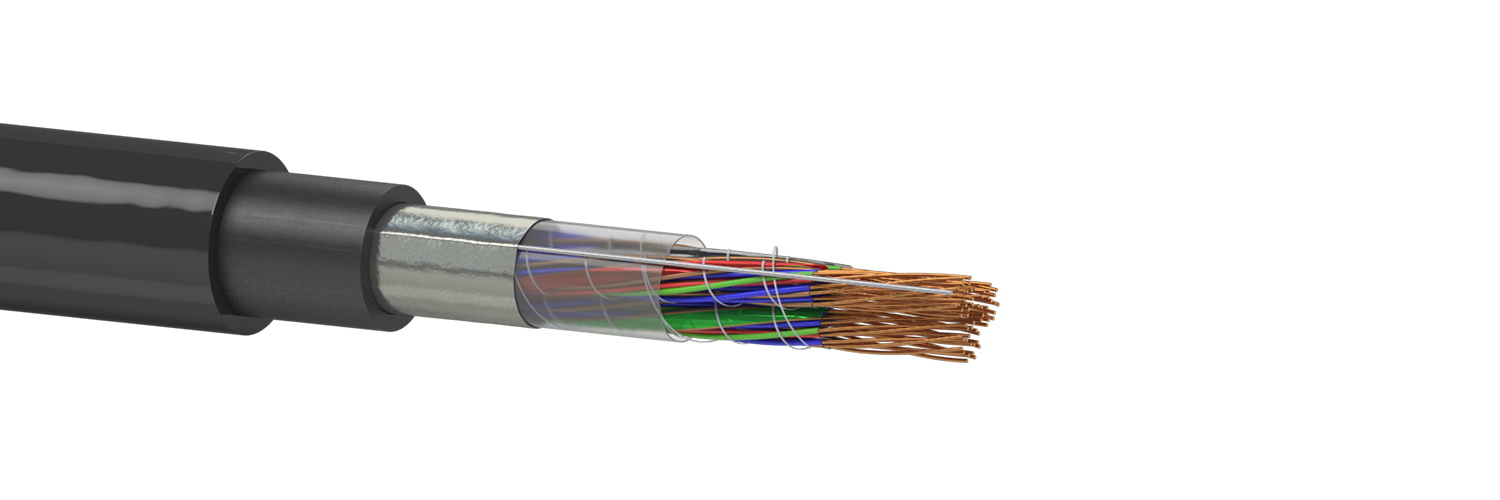

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,6 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили,що різко відрізняються за кольором, скручені в пару.

3. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка.

4. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е), накладена подовжньо або спірально.

5. Екран - алюмінієва фольга або алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

6. Оболонка - подвійна: перша - ПЕ; друга - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ 16.МТ-25-93

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю
Мінімальний термін служби - 10 років
Діаметр струмопровідних жил, мм, ном. 0,6
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 64
Робоча ємність при частоті 0,8 кГц, нФ / км, не більше 50
Електричний опір ізоляції, МОм • км, що не менше 5000

Зовнішній діаметр кабелю, мм

Кількість пар 0,6 мм
5 11,4
10 13,4
20 17,4
30 19,5
50 23,2
100 30,6

Маса кабелю, кг/км

Кількість пар 0,6 мм
5 142
10 200
20 337
30 434
50 627
100 1120
