Кабель зв'язку телефонний шахтний магістральний КТМППЕКШв

Кабель связи телефонный шахтный магистральный КТМППЭКШв

Застосування

Кабель призначений для організації зв'язку та передачі інформації в підземних виробках шахт, що характеризуються високою вологістю, вибухонебезпечною атмосферою, впливом вод лужного та слабокислого характеру, і на поверхні. Кабель використовується для монтажу іскробезпечних ланцюгів з номінальною напругою до 200 В постійного струму або 145 В змінного струму.
Прокладка у вертикальних і похилих стовбурах шахт.

Типова конструкція

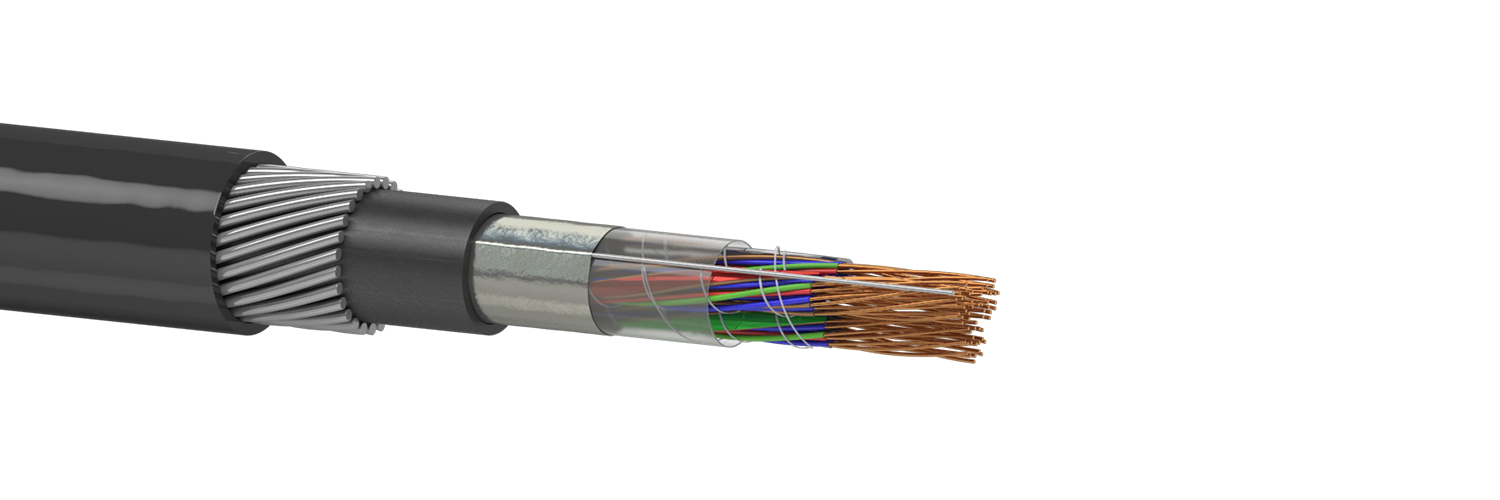

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,50; 0,60; 0,64 і 0,70 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка.

4. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕ, поліамідна або ПЕТ-Е), накладена подовжньо або спірально.

5. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

6. Оболонка - ПЕ.

7. Броня - сталеві оцинковані дроти.

8. Захисний шланг - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 27.3-05758730-061:2013

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 15 діаметрів кабелю
Мінімальний термін служби - 10 років
Діаметр струмопровідних жил, мм, ном. 0,50 0,60 0,64 0,70
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 96 65 58 48
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше 60 60 60 60
Електричний опір ізоляції, МОм • км, не менше 5000 5000 5000 5000

Зовнішній діаметр кабелю, мм

Кількість пар 0,50 мм 0,60 мм 0,64 мм 0,70 мм
5     - -
10     - -
20     22,9 23,8
30     25,1 26,7
50     29,6 35,3
80     - -
100     37,4 40,4

Маса кабелю, кг/км/h4>

Кількість пар 0,50 мм 0,60 мм 0,64 мм 0,70 мм
5 - - - -
10 - - - -
20 1002 1199 1199 1314
30 1295 1401 1401 1525
50 1965 2234 2234 2438
80 3621 3989 3989 4253
100 4263 4523 4523 4787
