Кабель для структурованих кабельних мереж КПВЕ-ВП (16)

Кабель для структурированных кабельных сетей КПВЭ-ВП (16)

Застосування

Для експлуатації в структурованих кабельних системах (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50В змінного струму частотою 50 Гц або до 72В постійного струму.
Прокладка по внутрішніх стінах будівель, у вертикальних і горизонтальних кабельних магістралях і кабельростах, в умовах підвищених електромагнітних впливів.

Типова конструкція

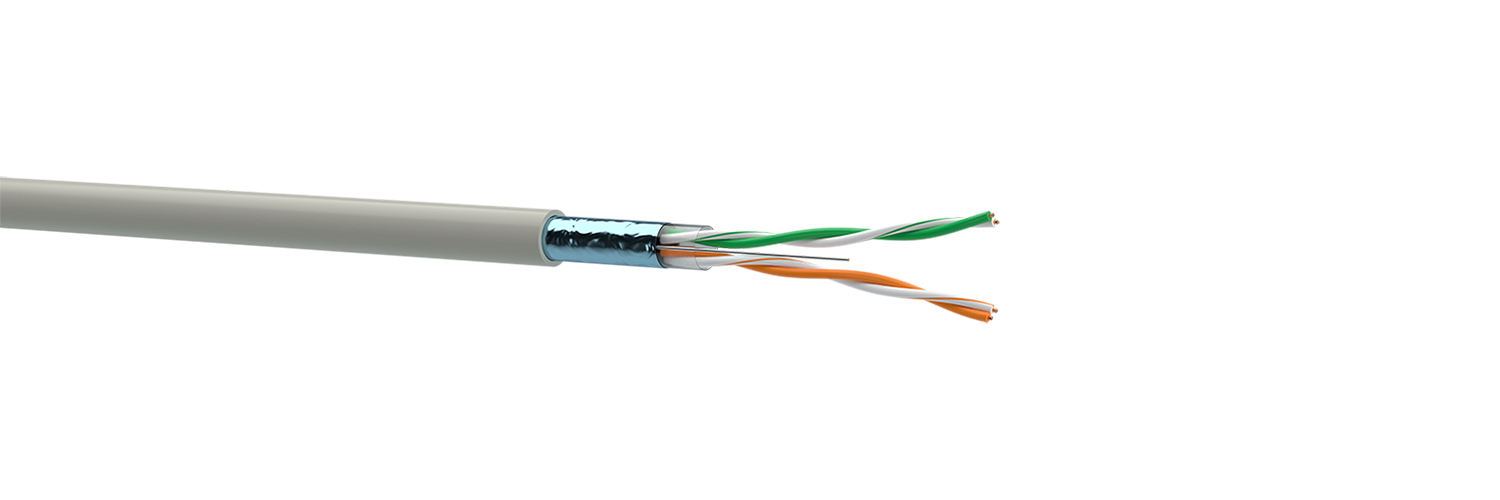

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40 або 0,50 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

7. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100
Омічна асиметрія жил в парі,%, не більше 5 5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ / км, не більше 55 55
Електричний опір ізоляції, не менше, МОм•км 5000 5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, не менше, дБ:
- при частоті 1 000 кГц 41 41
- при частоті 4 000 кГц 32 32
- при частоті 10 000 кГц 26 26
- при частоті 16 000 кГц 23 23
Власне загасання, на довжині 100 м, не більше, дБ:
- при частоті 1 000 кГц 4,0 4,0
- при частоті 4 000 кГц 5,6 5,6
- при частоті 10 000 кГц 9,8 9,8
- при частоті 16 000 кГц 13,1 13,1
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц 39 39
- при частоті 4 000 кГц 27 27
- при частоті 10 000 кГц 19 19
- при частоті 16 000 кГц 15 15
Зворотні втрати (RL), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц 12 12
- при частоті 4 000 кГц 12 12
- при частоті 10 000 кГц 12 12
- при частоті 16 000 кГц 10 10

Зовнішній діаметр кабелю, мм, не більше

Кількість пар 0,40 мм 0,50 мм
5 8,8 9,7
10 10,0 11,3
20 11,9 13,7
25 12,7 14,8
30 13,2 15,2
50 15,4 18,0
100 19,9 23,7
150 23,0 27,7
200 25,6 31,0
300 30,9 37,6

Маса кабелю, кг / км

Кількість пар 0,40 мм 0,50 мм
5 46 60
10 69 94
20 112 158
25 131 164
30 149 214
50 201 329
100 427 630
150 597 890
200 769 1154
300 1102 1671
