Кабель зв'язку абонентський шахтний КСША

Кабель связи абонентский шахтный КСША

Застосування

Кабель призначений для організації зв'язку в шахтах з прокладкою по горизонтальних і похилих виробках, що характеризується високою вологістю, вибухонебезпечною атмосферою, впливом вод лужного або слабокислого характеру, і на поверхні.

Типова конструкція

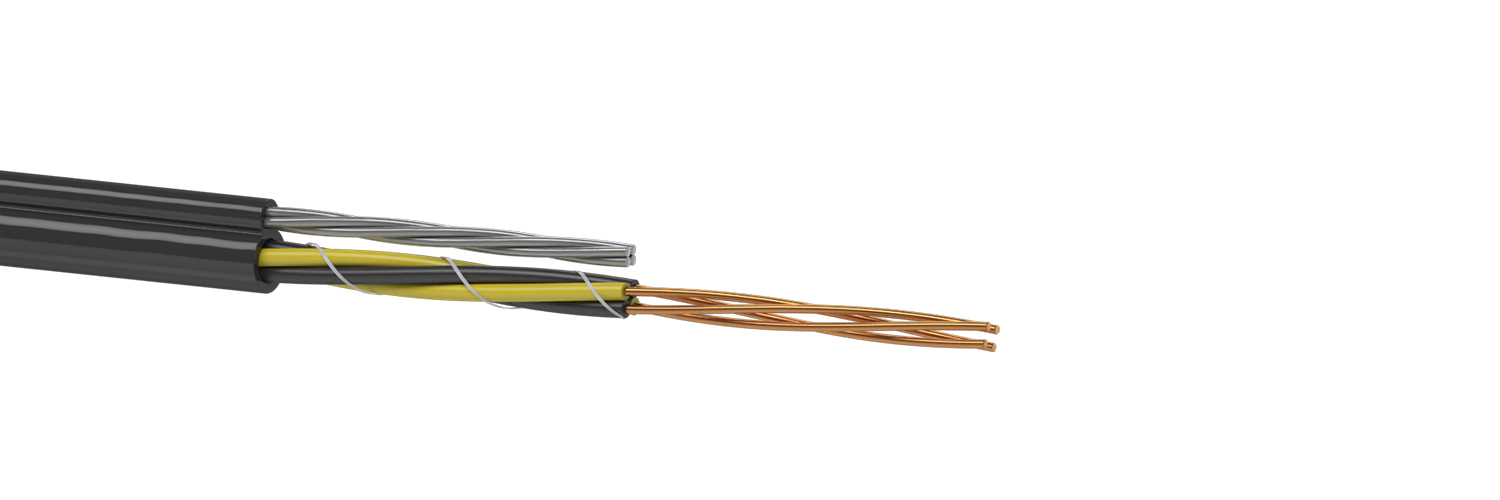

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,6 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили скручені в пару або четвірку.
У четверному кабелі дві жили, розташовані по діагоналі, утворюють робочу пару.

3. Вантажонесучий трос - звитий із сталевих дротів. Ø троса не більше 2,0 мм.

4. Оболонка - полівінілхлоридний пластикат (ПВХ). Оболонка накладена одночасно на трос і сердечник.

Стандарти/ТУ

УТУ 3.06-05758730.01-93

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю
Мінімальний термін служби - 10 років
Діаметр струмопровідних жил, мм, ном. 0,6
Електричний опір струмопровідної жили постійному струму, Ом/км, не більше 64
Робоча ємність при частоті 0,8 кГц, нФ/км, не більше 55
Електричний опір ізоляції, МОм • км, що не менше 5000

Зовнішній діаметр кабелю, мм

Маркорозмір кабелю КСША 2х0,6 КСША 4х0,6
Зовнішні розміри 6,0х9,0 6,7х9,7

Маса кабелю, кг/км

Маркорозмір кабелю КСША 2х0,6 КСША 4х0,6
Маса кабелю 65,9 76,1
