Кабель сигнально-блокувальний СБПБбШп
Застосування
Кабель призначений для залізничних ланцюгів, електричних установок сигналізації, централізації, блокування, пожежної сигналізації, телеграфу і автоматики з номінальною змінною напругою 380 В або постійною напругою 700 В.
Прокладка в землі (траншеях) в умовах високо агресивного середовища при відсутності значних механічних впливів на кабель.

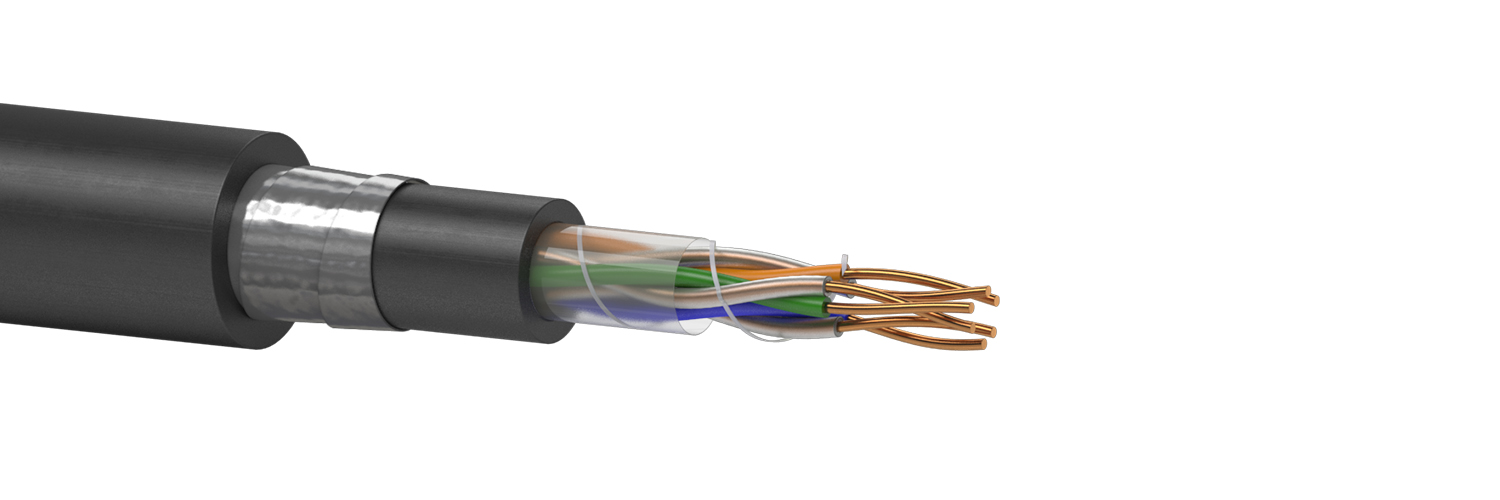

Типова конструкція
1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,0 мм.
2. Ізоляція жил - поліетилен (ПЕ).
3. Елементарний пучок - формується з одиночних жил або пар. Скріплююча обмотка пучка - капронова нитка.
4. Сердечник кабелю складається з одиночних жил або пар (у кількості жил або пар до 12) або з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка. Кількість пар: 3, 4, 7, 10, 12, 14, 19, 24, 27 або 30. Кількість одиночних жил: 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30 , 33, 37, 42, 48, 61.
5. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е).
6. Оболонка - ПЕ.
7. Броня - плоскі сталеві оцинковані стрічки, накладені спірально з перекриттям.
8. Захисний шланг - ПЕ світлостабілізований.
Стандарти/ТУ
ТУ У 31.3-05758730-018-2004
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -50 °C до +60 °C | ||
| Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C | ||
| Радіус вигину не менше 12 діаметрів кабелю | ||
| Мінімальний термін служби - 25 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,9 | 1,0 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 28,8 | 23,3 |
| Робоча ємність пар кабелів парної скрутки, нФ / км, не більше | 100 | 100 |
| Робоча ємність жил кабелів з поодинокими жилами, нФ / км, не більше | 150 | 150 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 12,0 | |
| 4 | 12,5 | |
| 5 | 13,0 | |
| 7 | 13,5 | |
| 9 | 14,8 | |
| 12 | 15,7 | |
| 16 | 16,8 | |
| 19 | 17,9 | |
| 21 | ||
| 24 | 19,0 | |
| 27 | 19,0 | |
| 30 | 20,1 | |
| 33 | 20,1 | |
| 37 | 21,0 | |
| 42 | 21,9 | |
| 48 | 22,8 | |
| 61 | ||
| 3х2 | 14,3 | |
| 4х2 | 15,1 | |
| 7х2 | 17,1 | |
| 10х2 | 19,0 | |
| 12х2 | 20,2 | |
| 14х2 | 21,6 | |
| 19х2 | 23,7 | |
| 24х2 | 25,8 | |
| 27х2 | 26,7 | |
| 30х2 | 27,4 |
Розрахункова маса кабелю, кг / км (довідкова)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 199 | |
| 4 | 217 | |
| 5 | 236 | |
| 7 | 264 | |
| 9 | 307 | |
| 12 | 352 | |
| 16 | 410 | |
| 19 | 459 | |
| 21 | ||
| 24 | 524 | |
| 27 | 547 | |
| 30 | 594 | |
| 33 | 617 | |
| 37 | 670 | |
| 42 | 729 | |
| 48 | 794 | |
| 61 | ||
| 3х2 | 275 | |
| 4х2 | 307 | |
| 7х2 | 399 | |
| 10х2 | 483 | |
| 12х2 | 542 | |
| 14х2 | 607 | |
| 19х2 | 731 | |
| 24х2 | 865 | |
| 27х2 | 935 | |
| 30х2 | 996 |
