КАБЕЛІ ЗВ'ЯЗКУ
Провід кросовий станційний ПКСВ
Застосування
Провід призначений для здійснення нестаціонарних включень в кросах телефонних станцій при постійній напрузі до 120 В.
Типова конструкція

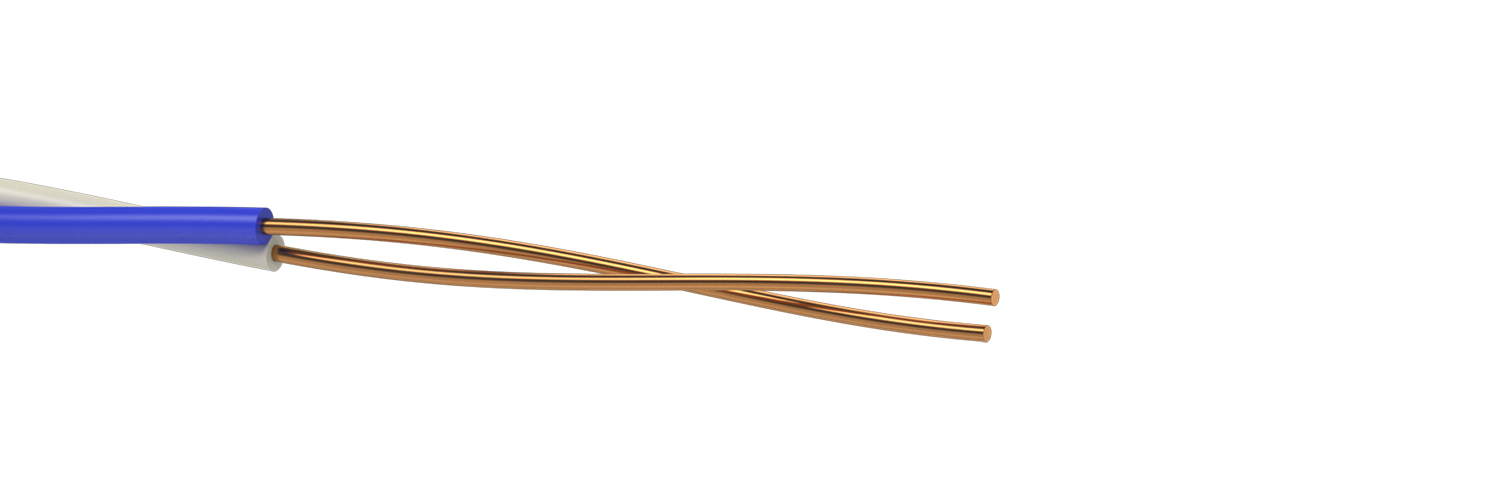

Структура кабелю
1. Струмопровідна жила - мідний, м'який дріт Ø 0,4 або 0,5 мм.
2. Ізоляція жил - полівінілхлоридний пластикат (ПВХ). Ізольовані жили скручені. Кількість жил: 2, 3 або 4.
Стандарти/ТУ
ТУ У 31.3-05758730-035-2004
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -10 °C до +50 °C | ||
| Температурний діапазон прокладки і монтажу: від -5 °C до +50 °C | ||
| Радіус вигину при монтажі - не менше 10 діаметрів дроту | ||
| Мінімальний термін служби - 5 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,4 | 0,5 |
| Електричний опір струмопровідної жили постійному струму, Ом/км, не більше | 148 | 94 |
| Електричний опір ізоляції постійному струму між жилами, МОм•км, не менше | 100 | 100 |
| Розривне зусилля ізольованої струмопровідної жили, Н (кгс), не менше | 31,5 (3,2) | 49 (5) |
Максимальний зовнішній діаметр проводу, мм
| Кількість жил | 0,4 мм | 0,5 мм |
| 2 | 2,3 | 2,8 |
| 3 | 2,5 | 3,0 |
| 4 | 2,9 | 3,4 |
Розрахункова маса проводу, кг/км
| Кількість жил | 0,4 мм | 0,5 мм |
| 2 | 3,8 | 5,3 |
| 3 | 5,6 | 7,8 |
| 4 | 7,5 | 10,5 |
