Кабель зв'язку телефонний шахтний абонентський КТАПВТ

Кабель связи телефонный шахтный абонентский КТАПВТ

Застосування

Кабель призначений для організації зв'язку та передачі інформації в підземних виробках шахт, що характеризуються високою вологістю, вибухонебезпечною атмосферою, впливом вод лужного та слабокислого характеру, і на поверхні. Кабель використовується для монтажу іскробезпечних ланцюгів з номінальною напругою до 200 В постійного струму або 145 В змінного струму.
Організація тимчасового зв'язку в шахтах по горизонтальних і похилих виробках.

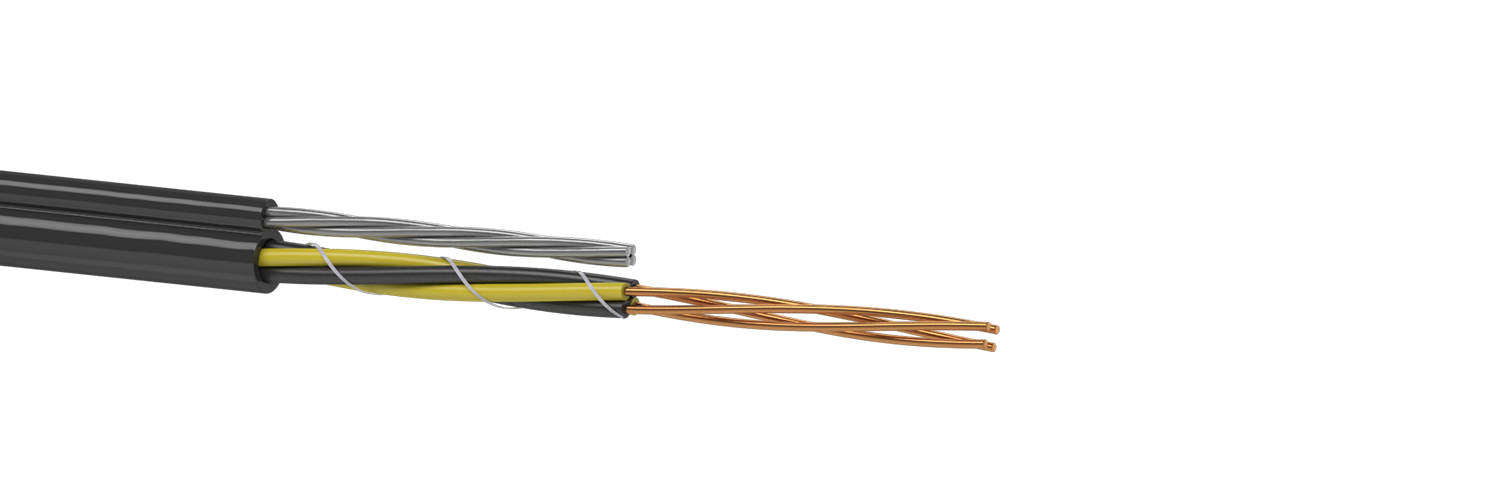

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,6 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили скручені в пару або четвірку.
У четверному кабелі дві жили, розташовані по діагоналі, утворюють робочу пару.

3. Вантажонесучий трос – звитий із сталевих дротів. Ø троса не більше 2,0 мм.

4. Оболонка - полівінілхлоридний пластикат (ПВХ). Оболонка накладена одночасно на трос і сердечник.

Стандарти/ТУ

ТУ У 27.3-05758730-061:2013

Варіанти виконання

Можливе виготовлення кабелю КТАПВнгТ з оболонкою з ПВХ зниженої горючості; при пред'явленні вимог зниженого димогазовиділення - КТАПВнг-LSТ з оболонкою з ПВХ зі зниженим димогазовиділенням, КТАПВнг-HFТ з оболонкою з поліетилену зі зниженою горючістю та димогазовиділенням, безгалогенні.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -40 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю
Мінімальний термін служби - 10 років
Діаметр струмопровідних жил, мм, ном. 0,60
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 65
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше 60
Електричний опір ізоляції, МОм • км, що не менше 5000

Зовнішні розміри кабелю, мм, не більше (довідкові)

Маркорозмірів кабелю КТАПВТ 1х2х0,6 КТАПВТ 1х4х0,6
Зовнішні розміри 6,4х9,0 7.1х9,7

Маса кабелю, кг / км (довідкова)

Маркорозмірів кабелю КТАПВТ 1х2х0,6 КТАПВТ 1х4х0,6
Маса кабелю 65 75
