Розподільчий волоконно-оптичний кабель для вертикальної прокладки ОКВр (Riser)

Распределительный волоконно-оптический кабель для вертикальной прокладки ОКВр (Riser)

Застосування

Для прокладки всередині будівель і споруд, міжетажній розводці, а також для вертикальної прокладки всередині будівель в кабельних лотках і кабельних каналах.

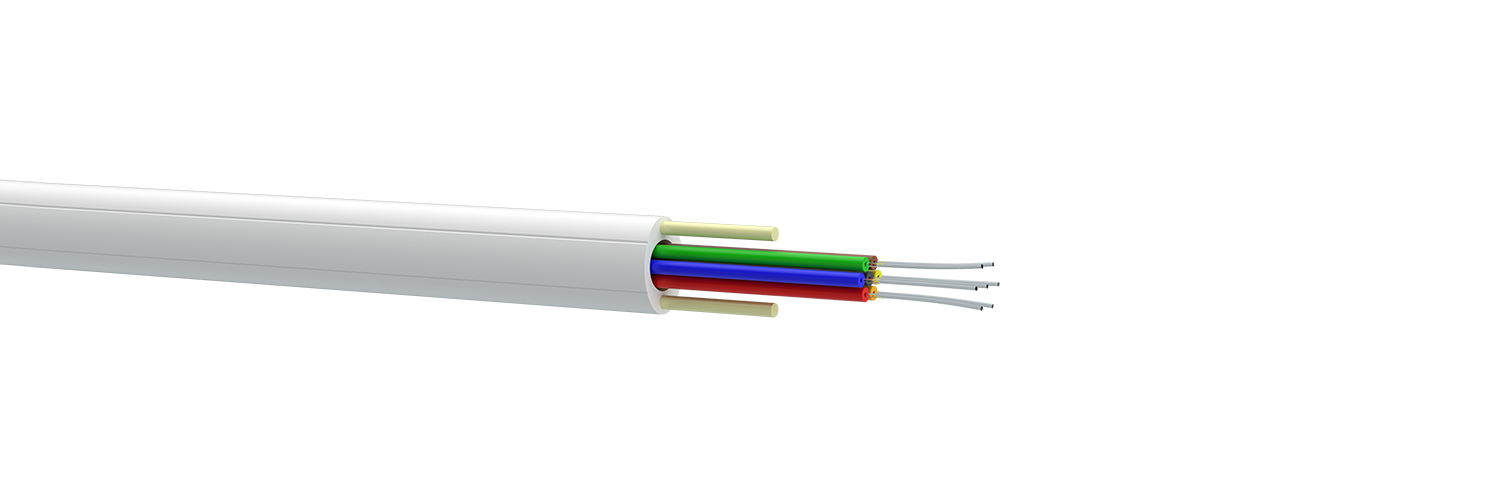

Типова конструкція

Распределительный волоконно-оптический кабель для вертикальной прокладки ОКВр (Riser)

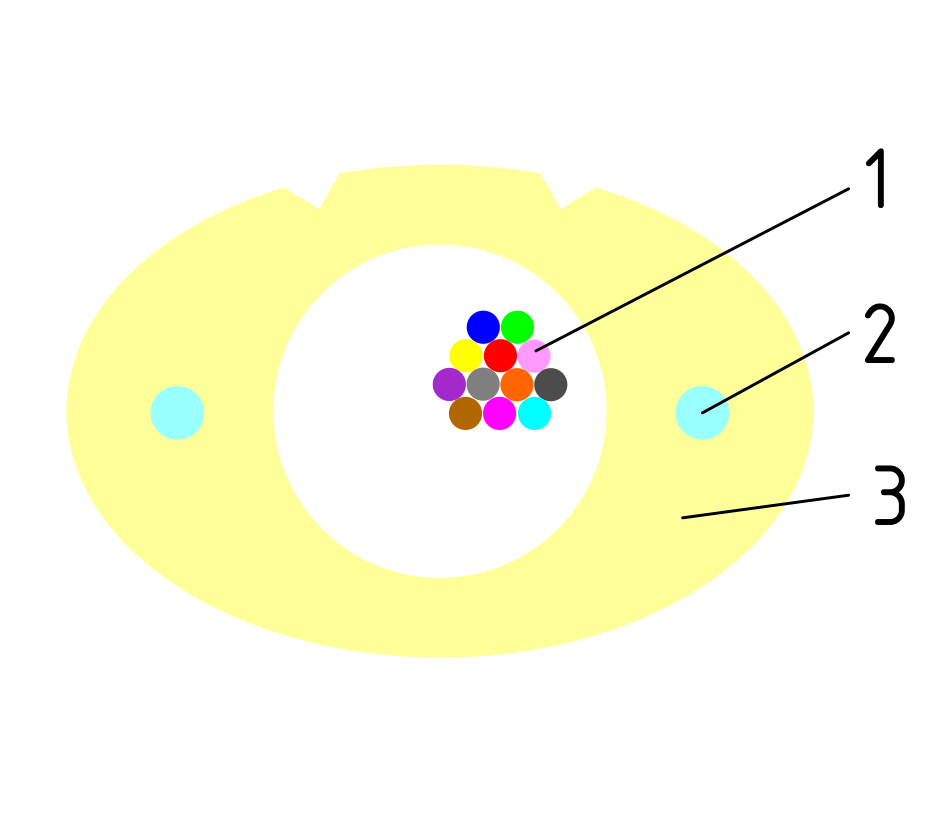

Структура кабеля

1. Оптичне волокно ITU-T G.652 D.
2. Силовий елемент – склопластиковий пруток.
3. Оболонка, що не поширює горіння, безгалагенного, низькодимного компаунда.

Варіанти виконання

1. ОВ:
- ITU-T G.657;TU-T G.652 D;
- багатомодове волокно ITU-T G.651.1; IEC 60793-2-10.
2. Силовий елемент - склопластиковий пруток.
3. Щільна захисна оболонка з:
- компаунда, що не поширює горіння, низькодимного, безгалогенного (LSZH);
4. Мікромодулі з полібутилентерефталату.

Стандарти/ТУ

ТУ У 31.3-05758730-016-2004
IEC 60304 IEC 60793-2-50 IEC 60794-2-20
IEC 60793-1-2 IEC60794-2 IEC 60794-3-10
IЕС60794-1-2 IEC 60794-3-20 IEC 60793-2
IEC 60793-2 IEC 60794-3 IEC 60794-3
IEC 60793-2-10 IEC 60794-2-10

Основні техніко-експлуатаційні характеристики

Максимальний індивідуальний коефіцієнт загасання, дБ/км: - 1310nm/1550 nm 0,50/0,50
Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm 3,5/20
Тип ОВ ITU-T G.657; ITU-T G.652 D
Мінімальний радіус вигину, мм не менше 20 номінальних діаметрів кабелю
Допустиме роздавлююче зусилля, Н/100 мм 1000
Допустиме розтягуюче зусилля, кН 0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2
Діапазон температур експлуатації та монтажу, °С 0 °С - +60 °С

Маркування

Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки
На основі стандарту DIN VDE 0888: J-V(ZN)Н

Номенклатура і масо-габаритні характеристики:


Конструкція кабелю, включаючи масо-габаритні розміри, розраховується виходячи з індивідуальних вимог замовника.
