Кабель абонентський високочастотний КВАЗЕП

Кабель абонентский высокочастотный КВАЗЭП

Застосування

Для мереж абонентського доступу з використанням технологій цифрового ущільнення абонентських ліній xDSL, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка в телефонній каналізації, в колекторах, шахтах, по стінах будівель, в умовах підвищених електромагнітних впливів і підвищеної вологості.

Типова конструкція

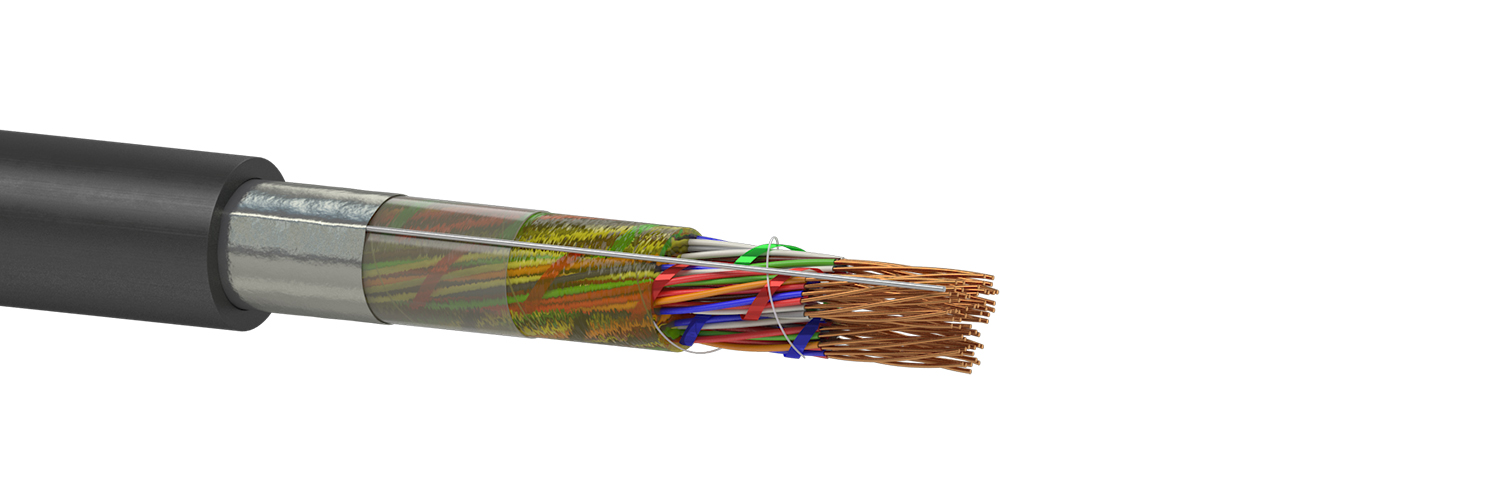

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50 або 0,60 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.

6. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ, поліамідна або паперово-поліетиленова), накладена подовжньо або спірально. Поверх поясної ізоляції покладено шар гідрофобного заповнювача або водоблокуючої стрічки.

7. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

8. Оболонка - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +50 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 25 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,60
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100 70
Омічна асиметрія жил в парі,%, не більше 5 5 5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ / км, не більше 55 55 55
Електричний опір ізоляції, не менше, МОм•км 5000 5000 5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1024 кГц, не менше, дБ 52 52 52
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, при частоті 1024 кГц, не менше, дБ 50 50 50
Зворотні втрати (RL), на довжині 100 м, при частоті 1 024 кГц, дБ, не менше 20 20 20

Зовнішній діаметр кабелю, мм, не більше

Кількість пар 0,40 мм 0,50 мм 0,60 мм
5 10,2 11,0 11,7
10 11,7 13,0 13,8
20 13,1 15,8 17,2
25 15,0 16,9 18,5
30 15,7 17,7 19,4
50 18,4 21,1 23,2
100 24,0 27,8 30,8
150 27,8 32,5 36,2
200 31,1 36,5 40,7
300 37,5 44,0 49,3

Маса кабелю, кг / км

Кількість пар 0,40 мм 0,50 мм 0,60 мм
5 52 67 83
10 80 107 136
20 135 187 243
25 160 226 293
30 183 259 338
50 280 402 532
100 531 772 1026
150 755 1105 1479
200 979 1444 1939
300 1419 2104 2842
