Кабель абонентський високочастотний КВАЕОВ

Кабель абонентский высокочастотный КВАЭОВ

Застосування

Для мереж абонентського доступу з використанням технологій цифрового ущільнення абонентських ліній xDSL, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка по внутрішніх стінах будівель, у вертикальних і горизонтальних кабельних магістралях і кабельростах, в умовах високих електромагнітних впливів.

Типова конструкція

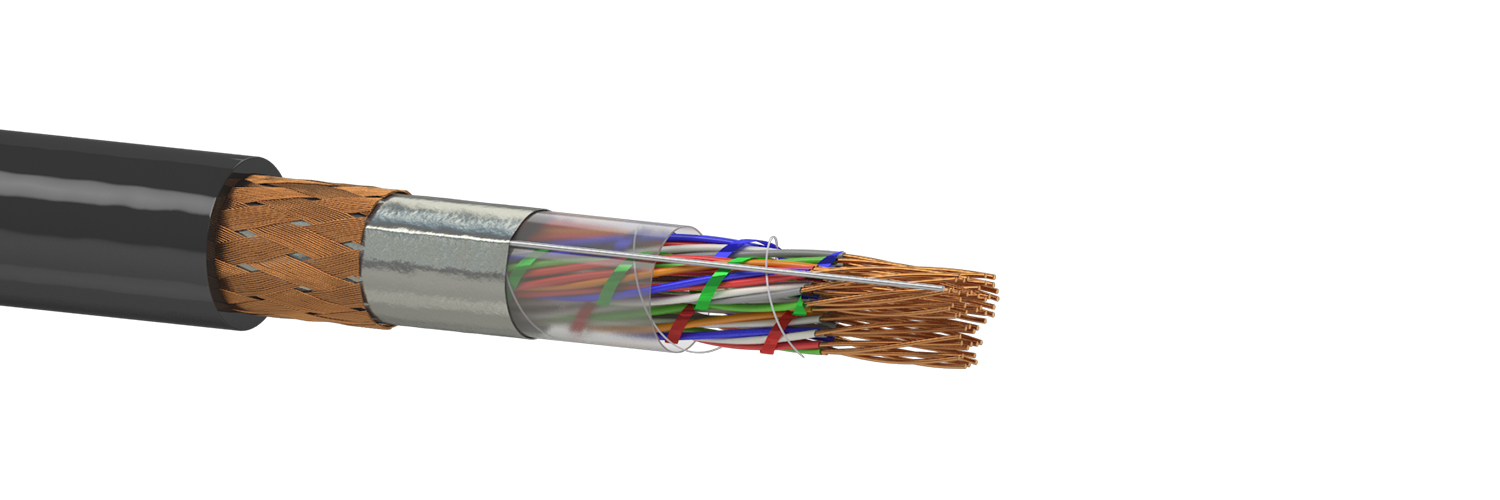

Структура кабелю

1. Струмопровідна жила – мідний м'який дріт Ø 0,40; 0,50 або 0,60 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 8-ми або 16-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 8-ми або 16-парних елементарних пучків або 32-парних головних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Екран - алюмополімерна стрічка, накладена подовжньо. Поверх стрічки накладене обплетення з мідного лудженого дроту.

7. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-043:2006

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном.	0,40	0,50	0,60
Електричний опір струмопровідної жили постійному струму, Ом/км, не більше	150	100	70
Омічна асиметрія жил в парі, %, не більше	5	5	5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше	55	55	55
Електричний опір ізоляції, не менше, МОм•км	5000	5000	5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1000 кГц, не менше, дБ	52	52	52
Зворотні втрати (RL), на довжині 100 м, при частоті 1 024 кГц, дБ, не менше	20	20	20

Зовнішній діаметр кабелю, мм, не більше

Кількість пар	0,40 мм	0,50 мм	0,60 мм
4	7,7	8,5	9,2
8	10,5	11,6	12,5
16	12,5	14,1	15,5
24	13,8	15,7	17,5
32	14,3	17,5	18,3
48	16,0	18,6	20,9
64	17,5	20,5	23,2
96	20,7	24,3	27,7
128	23,8	27,9	31,8

Маса кабелю, кг/км

Кількість пар	0,40 мм	0,50 мм	0,60 мм
4	33	44	57
8	50	69	89
16	83	120	158
24	113	164	220
32	141	206	279
48	196	291	397
64	251	374	517
96	389	575	792
128	497	741	1023
