Кабель абонентський високочастотний КВАВ

Кабель абонентский высокочастотный КВАВ

Застосування

Для мереж абонентського доступу з використанням технологій цифрового ущільнення абонентських ліній xDSL, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка по внутрішніх стінах будівель, у вертикальних і горизонтальних кабельних магістралях і кабельростах.

Типова конструкція

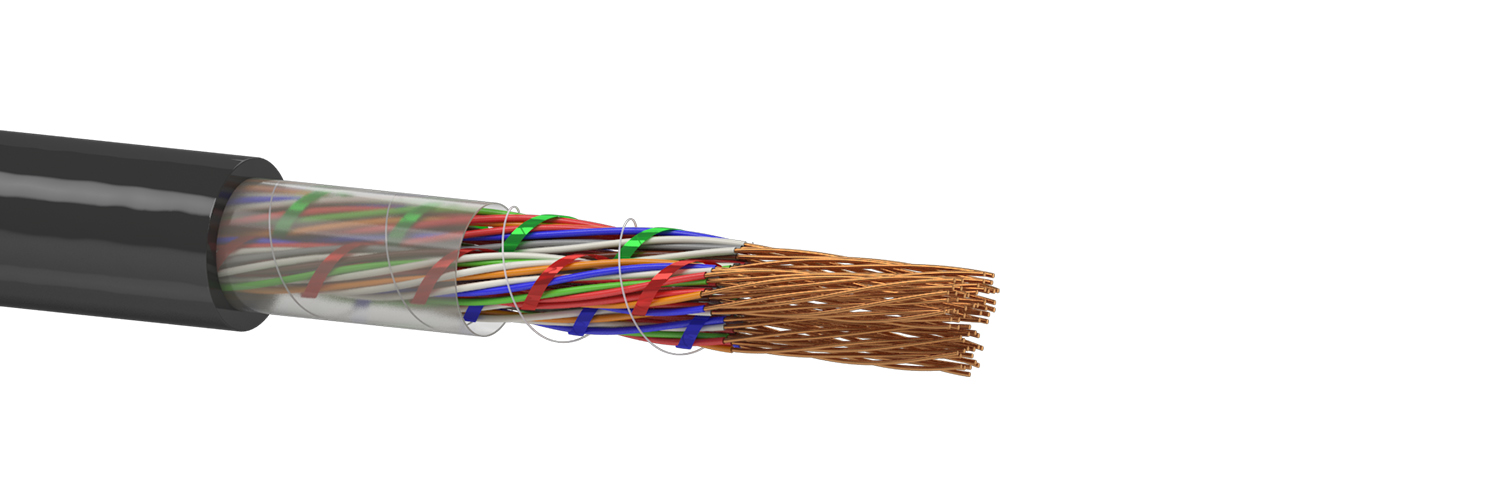

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50 або 0,60 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Варіанти виконання

Для прокладки в пучках кабелів на кабельростах і в жолобах можливе виготовлення кабелю КВАВнг з оболонкою з ПВХ зниженої горючості; при пред'явленні вимог зниженого димогазовиділення - КВАВнг-LS з оболонкою з ПВХ зі зниженим димогазовиділенням.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,60
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100 70
Омічна асиметрія жил в парі,%, не більше 5 5 5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше 55 55 55
Електричний опір ізоляції, не менше, МОм•км 5000 5000 5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1024 кГц, не менше, дБ 52 52 52
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, при частоті 1024 кГц, не менше, дБ 50 50 50
Зворотні втрати (RL), на довжині 100 м, при частоті 1024 кГц, дБ, не менше 20 20 20

Зовнішній діаметр кабелю, мм

Кількість пар 0,40 мм 0,50 мм 0,60 мм
5 8,5 9,4 10,2
10 9,7 11,0 12,0
20 11,6 14,4 15,9
25 12,3 15,5 16,1
30 13,0 15,8 16,9
50 16,1 17,8 20,2
100 19,7 23,5 26,9
150 22,8 27,5 31,6
200 25,4 30,8 35,6
300 30,7 37,3 43,2

Маса кабелю, кг / км

Кількість пар 0,40 мм 0,50 мм 0,60 мм
5 39 53 67
10 61 84 111
20 101 144 194
25 120 174 233
30 138 220 270
50 211 312 426
100 407 607 835
150 574 862 1180
200 744 1124 1565
300 1072 1632 2284
