Кабель зв'язку телефонний шахтний КСШБбШв
Застосування
Кабель призначений для організації зв'язку та передачі інформації в підземних виробках шахт і на поверхні у вибухонебезпечних середовищах з високою вологістю. Прокладка в шахтах по горизонтальних і похилих виробках з підвищеним ризиком механічних пошкоджень.

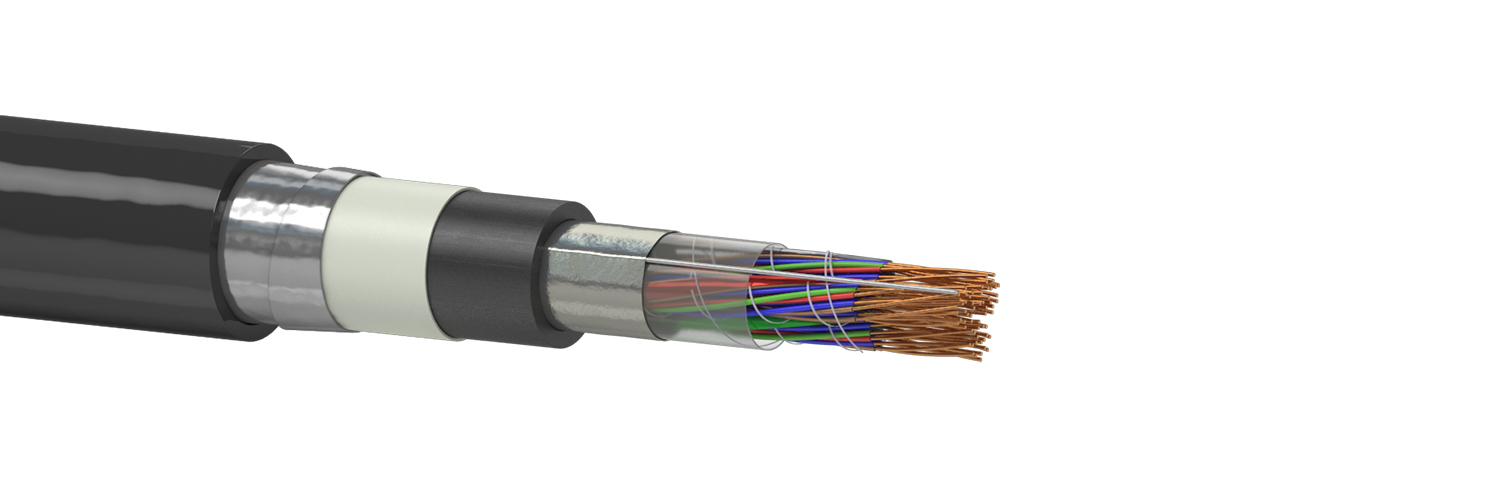

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,6 мм.
2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.
3. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка.
4. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е), накладена подовжньо або спірально.
5. Екран - алюмінієва фольга або алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.
6. Оболонка - ПЕ.
7. Броня - плоскі сталеві стрічки, накладені спірально з перекриттям. Подушка під броню - папір кабельний крепований або ПВХ стрічки.
8. Захисний шланг - полівінілхлоридний пластикат (ПВХ).
Стандарти/ТУ
ТУ 16.МТ-25-93
Варіанти виконання
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -40 °C до +50 °C | |
| Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C | |
| Радіус вигину не менше 10 діаметрів кабелю | |
| Мінімальний термін служби - 15 років | |
| Діаметр струмопровідних жил, мм, ном. | 0,6 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 64 |
| Робоча ємність при частоті 0,8 кГц, нФ / км, не більше | 50 |
| Електричний опір ізоляції, МОм • км, що не менше | 5000 |
Зовнішній діаметр кабелю, мм
| Кількість пар | 0,6 мм |
| 5 | 13,1 |
| 10 | 15,2 |
| 20 | 19,6 |
| 30 | 22,5 |
| 50 | 26,6 |
| 100 | 34,0 |
Маса кабелю, кг / км
| Кількість пар | 0,6 мм |
| 5 | 277 |
| 10 | 361 |
| 20 | 557 |
| 30 | 823 |
| 50 | 1084 |
| 100 | 1719 |
