Кабель станційний високочастотний КСВОВ

Кабель станционный высокочастотный КСВОВ
Кабель станционный высокочастотный КСВОВ

Застосування

Для монтажу високочастотного станційного устаткування напругою до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Стаціонарна прокладка всередині будівель, споруд, в умовах високих електромагнітних впливів.

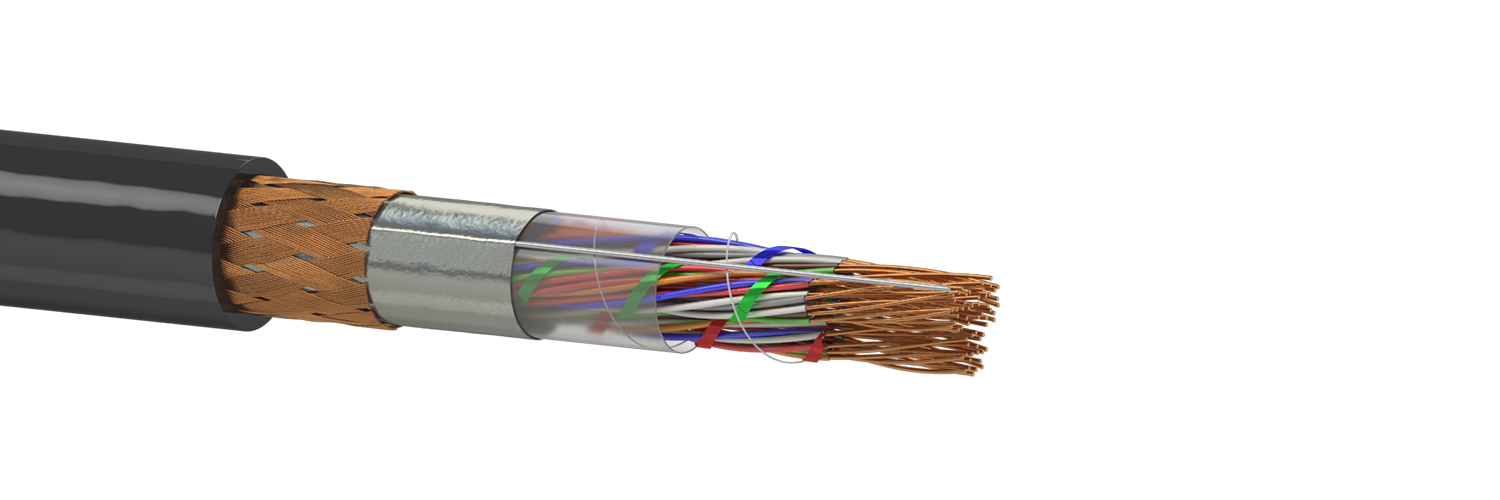

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідний м'який луджений дріт
Ø 0,40 або 0,50 мм.

2. Ізоляція жил - полівінілхлоридний пластикат (ПВХ).
Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 4-х, 8-ми або 16-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 8-ми або 16-парних елементарних пучків або 32-парних головних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.


6. Екран - алюмополімерна стрічка, накладена подовжньо. Поверх стрічки накладене обплетення з мідного лудженого дроту.

7. Оболонка - ПВХ пластикат.

Стандарти/ТУ

ТУ У 31.3 - 05758730-044:2006

Варіанти виконання

Для прокладки в пучках кабелів на кабельростах і в жолобах можливе виготовлення кабелю КСВОВнг з оболонкою з ПВХ зниженої горючості; при пред'явленні вимог зниженого димогазовиділення - КСВОВнг-LS з оболонкою з ПВХ зі зниженим димогазовиділенням.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -20 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 10 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, не більше 120 120
Електричний опір ізоляції, не менше, МОм•км 10 10
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, при частоті 1000 кГц, не менше, дБ 52 52

Зовнішній діаметр кабелю, мм

Кількість пар 0,40 мм 0,50 мм
4 6,4 7,1
8 7,2 7,5
16 8,9 10,3
32 10,6 12,4
64 13,4 15,9
96 16,4 19,5
128 18,3 21,9

Маса кабелю, кг / км

Кількість пар 0,40 мм 0,50 мм
4 32 42
8 48 65
16 80 114
32 136 198
64 244 362
96 379 557
128 483 719
