Кабель сигнально-блокувальний СБЕВГ
Застосування
Кабель призначений для залізничних ланцюгів, електричних установок сигналізації, централізації, блокування, пожежної сигналізації, телеграфу і автоматики з номінальною змінною напругою 380 В або постійною напругою 700 В.
Прокладка в приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища при відсутності механічних впливів на кабель і при необхідності захисту електричних ланцюгів від впливу зовнішніх електричних полів.

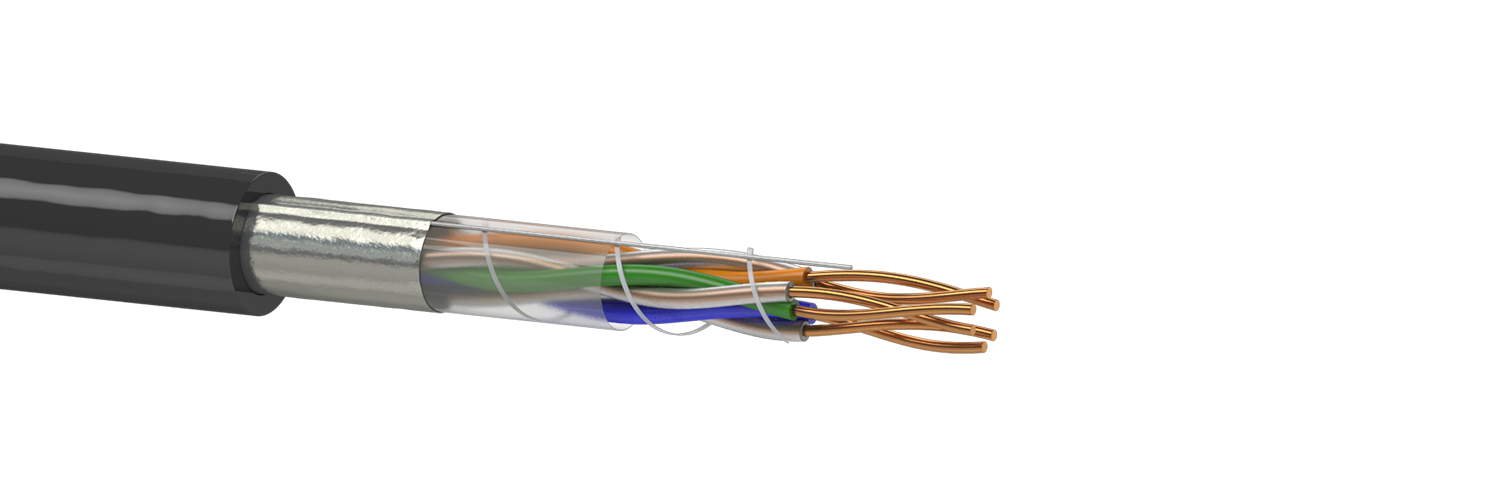

Типова конструкція
1. Струмопровідна жила - мідний дріт Ø 0,9 або 1,0 мм.
2. Ізоляція жил - поліетилен (ПЕ).
3. Елементарний пучок - формується з одиночних жил або пар. Скріплююча обмотка пучка - капронова нитка.
4. Сердечник кабелю складається з одиночних жил або пар (у кількості жил або пар до 12) або з елементарних пучків. Скріплююча обмотка пучків і сердечника - синтетична нитка. Кількість пар: 3, 4, 7, 10, 12, 14, 19, 24, 27 або 30. Кількість одиночних жил: 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30 , 33, 37, 42, 48, 61.
5. Поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е).
6. Екран - алюмополіетиленова плівка або алюмінієва фольга. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.
7. Оболонка - полівінілхлоридний пластикат (ПВХ).
Стандарти/ТУ
ТУ У 31.3-05758730-018-2004
Варіанти виконання
Для прокладки в пучках кабелів можливе виготовлення кабелю марки СБЕВГнг з оболонкою з ПВХ пластикату зниженої горючості і марки СБЕВГнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димогазовиділенням (LS).
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -40 °C до +60 °C | ||
| Температурний діапазон прокладки і монтажу: від -10 °C до +60 °C | ||
| Радіус вигину не менше 7 діаметрів кабелю | ||
| Мінімальний термін служби - 25 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,9 | 1,0 |
| Електричний опір струмопровідної жили постійному струму, Ом / км, не більше | 28,8 | 23,3 |
| Робоча ємність пар кабелів парної скрутки, нФ / км, не більше | 100 | 100 |
| Робоча ємність жил кабелів з поодинокими жилами, нФ / км, не більше | 150 | 150 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 7,6 | |
| 4 | 8,1 | |
| 5 | 8,6 | |
| 7 | 9,5 | |
| 9 | 10,8 | |
| 12 | 11,7 | |
| 16 | 12,8 | |
| 19 | 13,8 | |
| 21 | 13,8 | |
| 24 | 15,0 | |
| 27 | 15,0 | |
| 30 | 16,0 | |
| 33 | 16,0 | |
| 37 | 17,0 | |
| 42 | 17,9 | |
| 48 | 19,3 | |
| 61 | 21,6 | |
| 3х2 | 10,2 | |
| 4х2 | 11,0 | |
| 7х2 | 13,1 | |
| 10х2 | 14,9 | |
| 12х2 | 16,1 | |
| 14х2 | 17,6 | |
| 19х2 | 20,3 | |
| 24х2 | 22,1 | |
| 27х2 | 23,0 | |
| 30х2 | 23,8 |
Розрахункова маса кабелю, кг / км (довідкова)
| Кількість жил (пар) | 0,9 мм | 1,0 мм |
| 3 | 76 | |
| 4 | 88 | |
| 5 | 101 | |
| 7 | 129 | |
| 9 | 157 | |
| 12 | 190 | |
| 16 | 233 | |
| 19 | 267 | |
| 21 | 282 | |
| 24 | 317 | |
| 27 | 339 | |
| 30 | 373 | |
| 33 | 396 | |
| 37 | 437 | |
| 42 | 485 | |
| 48 | 566 | |
| 61 | 693 | |
| 3х2 | 128 | |
| 4х2 | 152 | |
| 7х2 | 217 | |
| 10х2 | 282 | |
| 12х2 | 327 | |
| 14х2 | 374 | |
| 19х2 | 499 | |
| 24х2 | 597 | |
| 27х2 | 655 | |
| 30х2 | 709 |
