Кабель телефонний ТППеп (четвірка)

Кабель телефонный ТППэп

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму. Прокладка в телефонній каналізації, в колекторах, шахтах, по стінах будівель і підвіска на повітряних лініях зв'язку.

Типова конструкція

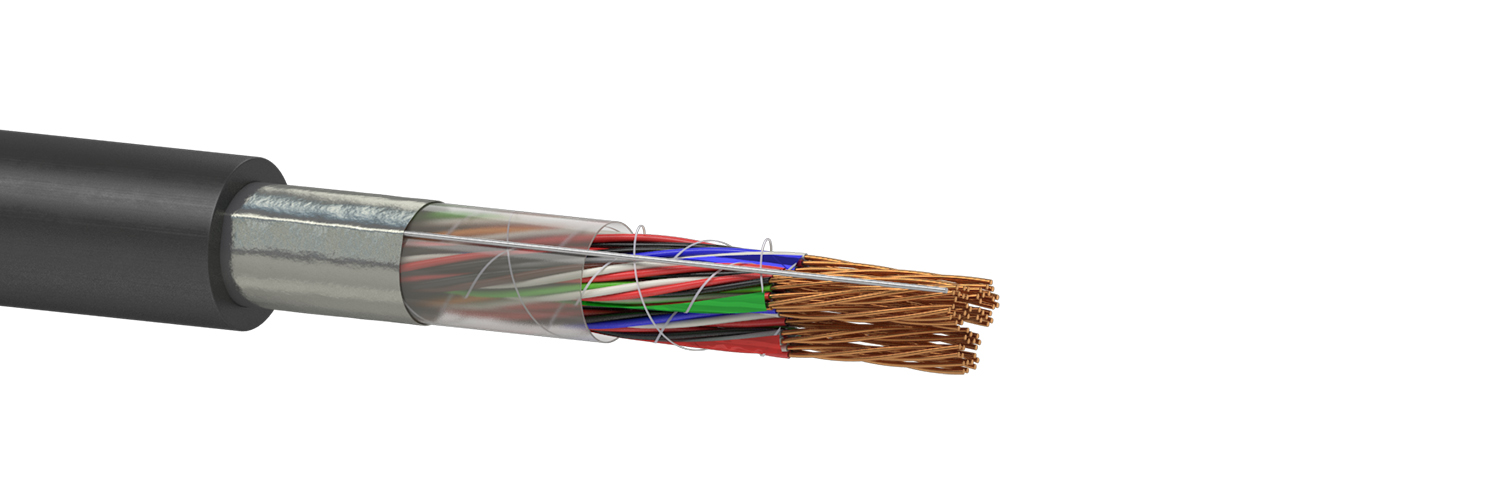

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,40; 0,50; 0,60; 0,80 або 0,90 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили, що різко відрізняються за кольором, скручені в четвірку. У кожній четвірці дві жили, розташовані по діагоналі, утворюють робочу пару.

3. Елементарний пучок - формується з 5-ти четвірок. Всі четвірки в елементарному пучку мають індивідуальне забарвлення.

4. Сердечник кабелю складається з елементарних 5-ти четверних пучків (в кабелях з кількістю четвірок до 50 включно) або з головних 25-ти або 50-ти четверних пучків (в кабелях з кількістю четвірок більше 50). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕТ-Е або ПЕ), накладена подовжньо або спірально.

6. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

7. Оболонка - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 05758730-040-2006
МЕК 60708-1
МЕК 60189-1

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50 0,60 0,80 0,90
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 148 96 65 36,6 28,4
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ / км, не більше 50 50 50 50 50
Електричний опір ізоляції, МОм • км, не менше 5000 5000 5000 5000 5000
Коефіцієнт ємнісного зв'язку k1, перерахований на 300 м довжини, пФ, не більше 600 600 600 600 600
Коефіцієнти ємнісного зв'язку k9-k12 перерахований на 300 м довжини, пФ, не більше 300 300 300 300 300

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість четвірок 0,40 мм 0,50 мм 0,60 мм 0,80 мм 0,90 мм
5 7,6 8,5
10 9,2 10,3
15 10,9 12,4
20 12,2 14,2
25 13,7 15,6
50 17,9 20,9
75 21,5 25,6
100 25,0 28,8
150 30,0 35,2
200 33,9 39,7
250 37,8 43,7
300 40,9 47,3

Розрахункова маса кабелю, кг/км (довідкова)

Кількість четвірок 0,40 мм 0,50 мм 0,60 мм 0,80 мм 0,90 мм
5 63 81 107 182 221
10 100 137 185 320 391
15 139 192 273 473 584
20 176 252 347 606 788
25 227 316 436 799 988
50 408 590 855 1503 1890
75 593 891 1254 2231 2791
100 790 1143 1662 2895 3602
150 1207 1770 2393 4196 -
200 1554 2284 3102 5548 -
250 1937 2800 3828 6851 -
300 2277 3312 4525 8099 -
