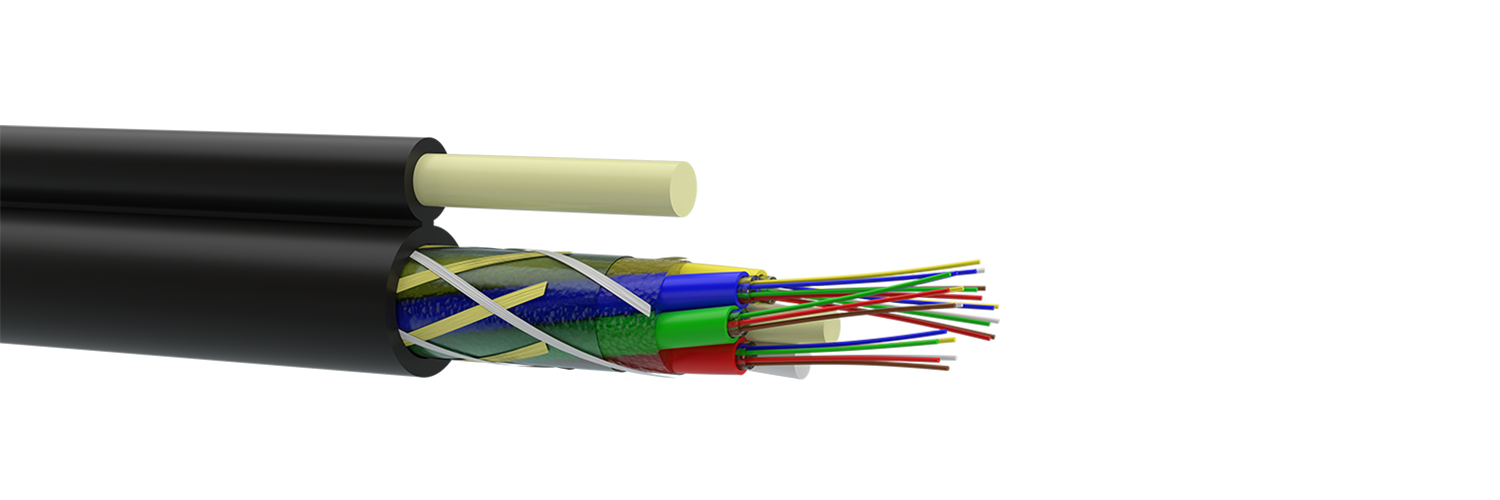

Підвісний волоконно-оптичний кабель ОКЛ8
Застосування
Кабель призначений для підвісу на лініях зв'язку, лініях електропередач, контактних мережах залізничного та міського електротранспорту, стовпах міського освітлення, між будинками, на високовольтних лініях відповідно до правил улаштування електроустановок (ПУЕ). Кабель забезпечує міцність і гнучкість, необхідну для підвісу.

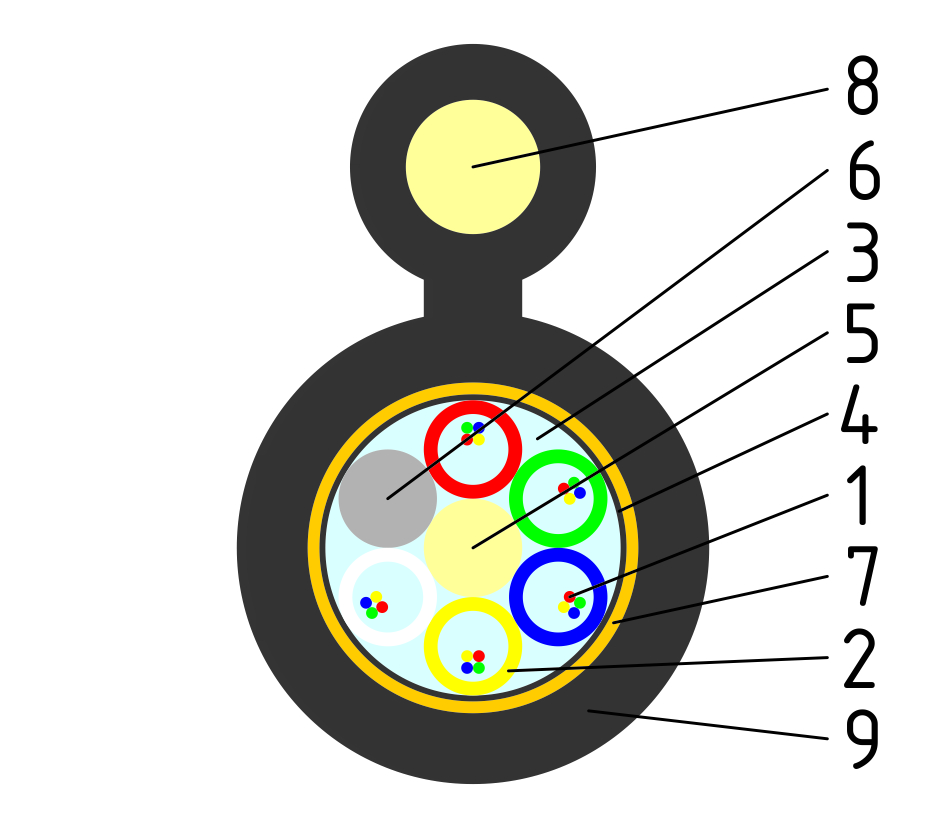

Типова конструкція
1. Оптичні волокна ITU-T G.652 D.
2. Оптичний модуль.
3. Гідрофобний тиксотропний заповнювач.
4. Скріплююча стрічка.
5. Центральний силовий елемент-склопластиковий пруток.
6. Кордель (за наявності).
7. Арамідні нитки (за наявності).
8. Виносний силовий елемент - склопластиковий пруток або сталевий канат.
9. Зовнішня оболонка - поліетилен середнього тиску.
Варіанти виконання
1. З багатомодовими волокнами за вимогами ITU-T G.651.1; IEC 60793-2-10.
2. Із зовнішньою оболонкою з:
- полімеру, що не поширює горіння (Пнг-HF);
- полівінілхлоридного пластикату пониженої горючості (Внг);
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).
Стандарти/ТУ
ТУ У 31.3-05758730-047:2007
IEC 60189-1 IEC 60304 IEC 60332-1-2 IEC 60332-3-22
IEC 60793-1-1 IEC60793-1-4 IEC 60793-2 IEC 60793-2-10
IEC 60793-2-50 IEC 60794-1-1 IEC 60793-1-2 IEC 60794-3
IEC 60794-3-10 IEC 60794-3-20 IEC 60794-3-30 IEC 60811-1-1
IEC 608253-1 IEC 61034-2
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 3000 |
| Допустиме розтягуюче зусилля, кН | 4,0 и 6,0 |
| Діапазон температур експлуатації та монтажу | -40 °С - +60 °С |
Маркування
| Маркування по оболонці кабелю: марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: A-DF-2YT |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт | Код продукції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 4 | 8713069 | ОКЛ8-3-ДД(6,0П-1х4E2D | 19,54х10,1±0,6 | 140 |
| 8 | 8713031 | ОКЛ8-3-ДД(6,0П-2х4E2D | 19,54х10,1±0,6 | 141 |
| 12 | 8713070 | ОКЛ8-3-ДД(6,0П-2х6E2D | 19,54х10,1±0,6 | 142 |
| 16 | 8713071 | ОКЛ8-3-ДД(6,0П-4х4E2D | 19,54х10,1±0,6 | 143 |
| 24 | 8713073 | ОКЛ8-3-ДД(6,0П-2х12E2D | 20,25х10,7±0,6 | 154 |
| 36 | 8713074 | ОКЛ8-3-ДД(6,0П-3х12E2D | 20,25х10,7±0,6 | 155 |
| 48 | 8713033 | ОКЛ8-3-ДД(6,0П-4х12E2D | 20,25х10,7±0,6 | 156 |
| 72 | 8713075 | ОКЛ8-3-ДД(6,0П-6х12E2D | 21,14х11,6±0,6 | 176 |
| 96 | 8713034 | ОКЛ8-3-ДД(6,0П-8х12E2D | 22,85х13,4±0,6 | 209 |
